solidworks画软带子

在 SolidWorks 中绘制“软带子”（如皮带、绳索、链条等柔性物体），核心方法是根据设计意图选择静态建模或动态仿真。静态建模主要使用‌扫描‌或‌投影曲线‌命令创建固定形状的带子；动态仿真则需在装配体中使用‌皮带/链‌命令生成驱动路径，再结合‌扫描‌、‌链阵列‌或‌自上而下建模‌创建能随运动部件变化的柔性带体。‌‌‌

静态建模：绘制固定形状的软带

此方法适用于绘制形态固定、无需运动的带子，例如一根打结的绳子。‌‌‌

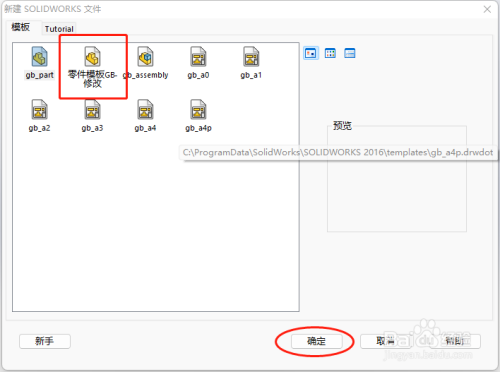

‌创建路径‌：在合适的基准面上绘制代表带子中心线的2D或3D草图。对于复杂空间路径，可使用‌投影曲线‌（选择“草图上草图”）将两个正交草图合成一条3D曲线。


‌绘制截面‌：在路径的起点处创建一个垂直于路径的基准面，并在该基准面上绘制带子的横截面草图（如圆形、矩形或梯形）。

‌生成实体‌：使用‌扫描‌特征，选择截面草图为轮廓，路径草图为路径，即可生成带子实体。‌‌‌

动态仿真：创建可运动的柔性带体

此方法适用于皮带传动、链条传动或滑轮组绳索等需要模拟运动的场景，关键在于在装配体环境中操作。‌‌‌


‌针对传动带（皮带/链条）‌

‌装配基础部件‌：先将带轮、链轮等传动件和支架装入装配体，并通过配合赋予它们正确的转动自由度。‌‌‌

‌生成驱动路径‌：在装配体特征中找到‌皮带/链‌命令，依次选择各个带轮/链轮的参考面（如同轴圆柱面），软件会自动生成一个代表皮带/链条中心线的闭合草图。‌‌‌

‌创建带体‌：


‌方法一（扫描）‌：在生成了皮带草图后，‌勾选“生成皮带零件”‌，然后在新零件中，以该草图作为路径进行扫描。

‌方法二（链阵列）‌：对于链条，可先绘制一个链节零件，然后使用装配体中的‌链零部件阵列‌命令，上面一步生成的闭合草图作为路径进行阵列。‌‌‌

‌设置运动‌：在运动算例中，为主动轮添加旋转马达，系统将根据皮带草图驱动从动轮和生成的带体/链条运动。

‌针对柔性绳索（如滑轮组钢丝绳）‌

5. ‌在装配体中创建路径‌：在装配体编辑模式下，使用‌3D草图‌绘制绳索的路径。路径的关键点（如起点、终点、绕过滑轮的位置）应与相关零件（如滑轮槽、重物吊点）建立‌重合‌或‌穿透‌配合，以确保关联。‌‌‌

6. ‌创建绳体‌：在装配体中新建一个零件，或使用‌自上而下建模‌方法。在该零件中，引用装配体中的3D草图作为扫描路径，绘制圆形截面后进行扫描。‌‌‌

7. ‌实现运动仿真‌：当拖动或驱动滑轮、重物等部件时，由于路径草图与这些部件已建立配合关系，绳索的形态会自动更新。在运动算例中设置好驱动后，即可生成绳索随动的动画。‌‌‌
