solidworks多余的线条怎么删

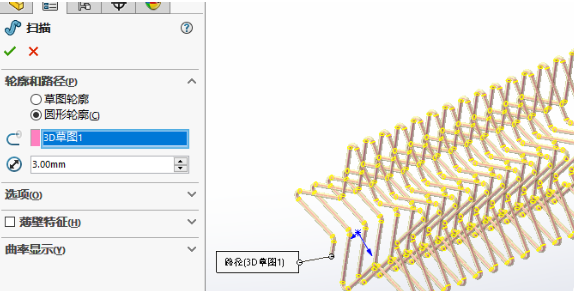

在 SolidWorks 中删除多余线条的方法，取决于线条所处的上下文（如草图、工程图、3D 模型表面或钣金展开图）。以下是常见场景及对应操作：

‌1. 草图中的多余线条‌

适用于绘制草图时产生的冗余线段：

使用 ‌“裁剪实体”‌ 工具：

进入草图编辑模式。

点击顶部菜单栏的 ‌“草图” → “裁剪实体”‌（或点击工具栏中的剪刀图标）。

鼠标悬停在要删除的线段上，点击即可删除。

完成后点击 ‌“退出草图”‌。

此方法适用于大多数 2D 草图清理 ‌‌

‌2. 工程图中的多余线条（如中心线、隐藏线等）‌

‌临时删除当前视图中的中心线‌：

在工程图中，‌全选中心线‌（可按住 Ctrl 多选），然后按 ‌Delete 键‌ 删除 ‌‌

‌永久关闭中心线显示（适用于所有新工程图）‌：

打开工程图模板（.drwdot 文件）。


点击 ‌“工具” → “选项” → “文档属性” → “出详图”‌。

取消勾选 ‌“显示中心线”‌ 或 ‌“显示中心符号线”‌。

保存模板即可 ‌‌

‌3. 3D 模型表面的多余线条（如导入 STEP 文件后出现）‌

‌方法一：通过“断开链接”生成实体并修复‌：

右键导入的 STEP 模型 → ‌“断开链接”‌。

使用 ‌“组合”‌ 或 ‌“修复几何体”‌ 工具清理表面 ‌‌

‌方法二：导出/导入时取消“圆周分割”‌：

在保存为 .stp 或打开 STEP 文件时，‌取消勾选“圆周分割”选项‌，可避免因格式转换产生的多余线条 ‌‌

‌4. 钣金展开图中的多余线条（通常由圆角引起）‌

‌关键操作：启用“合并面”‌：

在特征管理器中，右键点击 ‌“平板型式”‌ → ‌“编辑特征”‌。

勾选 ‌“合并面”‌ 选项 → 点击 ‌“确定”‌。

再次点击 ‌“展平”‌，多余线条将被消除 ‌‌

‌5. 清理 DWG/DXF 文件中的未使用元素（如线型、块等）‌

若是从其他 CAD 软件导入的文件：

点击 ‌“修改” → “清除”‌。

在对话框中选择要删除的未使用元素（如线型、文字样式等）‌‌

根据你的具体场景选择对应方法。如果是钣金展开问题，‌重点参考方法 4‌；如果是草图绘图问题，‌优先使用“裁剪实体”‌ ‌‌
