在 SolidWorks(SW)中对钣金件进行“切除多余”操作,主要通过 拉伸切除、正交切除、边角裁剪 等方式实现。根据当前公开资料和操作习惯,以下是常用方法:一、常用切除方法

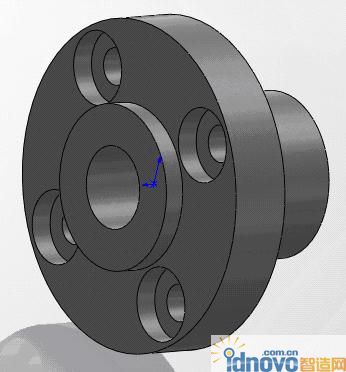

拉伸切除(Extruded Cut)
适用于在钣金表面创建孔、槽或移除局部材料。
选择基准面 → 绘制闭合草图 → 点击“拉伸切除” → 设置深度(如“完全贯穿”)→ 确定
正交切除(Orthogonal Cut)
当草图平面与钣金表面不平行时,勾选“正交切除”可确保切除方向垂直于钣金表面,避免斜切
在拉伸切除属性中勾选 “正交切除” 即可。
边角裁剪(Corner Trim)
专门用于去除折弯处的多余余料,符合实际加工工艺
路径:插入 → 钣金 → 边角裁剪
选择折弯边线 → 勾选 “剪裁侧边折弯” 或设置比例为 1,自动裁剪多余部分。
展开后切除(Unfold + Cut)
对于复杂折弯区域的切除,可先展开钣金,再绘制草图进行拉伸切除,最后折叠恢复
二、操作步骤示例(以拉伸切除为例)
打开钣金零件。
选择要切除的平面(可为斜面)。
点击 “拉伸切除”(位于“特征”选项卡或“钣金”工具栏)
绘制闭合草图(如矩形、圆形)。
在左侧属性管理器中:设置 “终止条件” 为“完全贯穿”;
如需垂直切除,勾选 “正交切除”。
点击 √ 完成切除。
三、注意事项
钣金的拉伸切除与实体切除的关键区别在于:钣金默认垂直于表面切除,而实体按草图法向切除

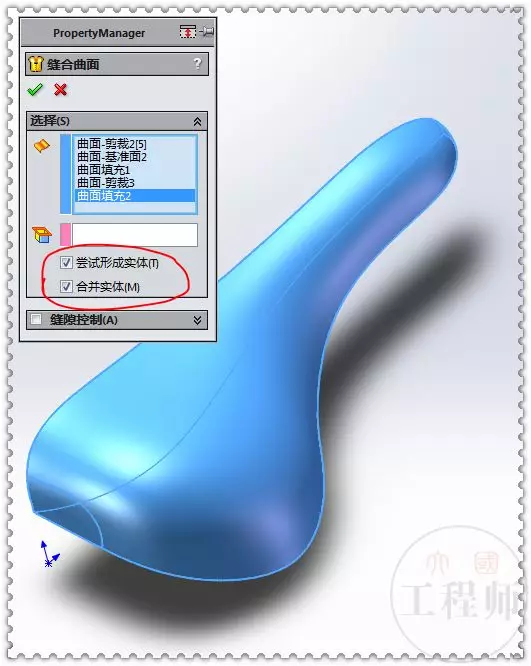

若切除后出现意外保留材料,可使用 “删除面” 或 “组合实体” 工具进一步处理。
对于装配体中的多余部分,需使用 “装配体切除” 功能(参考
)。
