solidworks删除多余线条

在 SolidWorks 中删除多余线条，需根据线条所处的环境（草图、工程图、钣金展开等）采用不同方法。以下是常见场景及对应操作：

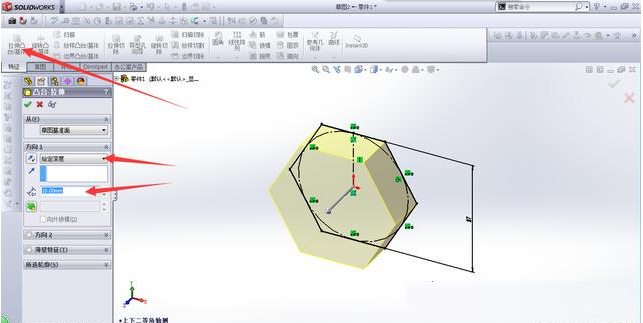

‌1. 草图中删除多余线条‌

适用于绘制草图时产生的冗余线段。

‌使用“裁剪实体”工具‌：

进入草图编辑状态。

点击顶部菜单栏 ‌“草图” → “裁剪实体”‌（或点击工具栏中的剪刀图标）。

鼠标悬停在要删除的线段上，点击即可删除该部分。

完成后点击 ‌“退出草图”‌。

此方法适用于大多数草图线条清理 ‌‌


‌2. 工程图中隐藏多余线条（如圆角过渡线、中心线等）‌

工程图中的某些线条（如圆角处的过渡线、中心线）属于视图自动生成，‌不能直接删除‌，但可‌隐藏‌。

‌隐藏边线‌：

在工程图中，用鼠标‌单击‌要隐藏的多余线条（如圆角过渡线）。

在弹出的‌快捷菜单‌中选择 ‌“隐藏边线”‌。

隐藏后的线条在打印和导出时也不会显示 ‌‌

‌隐藏中心线（批量设置）‌：

打开工程图模板（.drwdot 文件）。

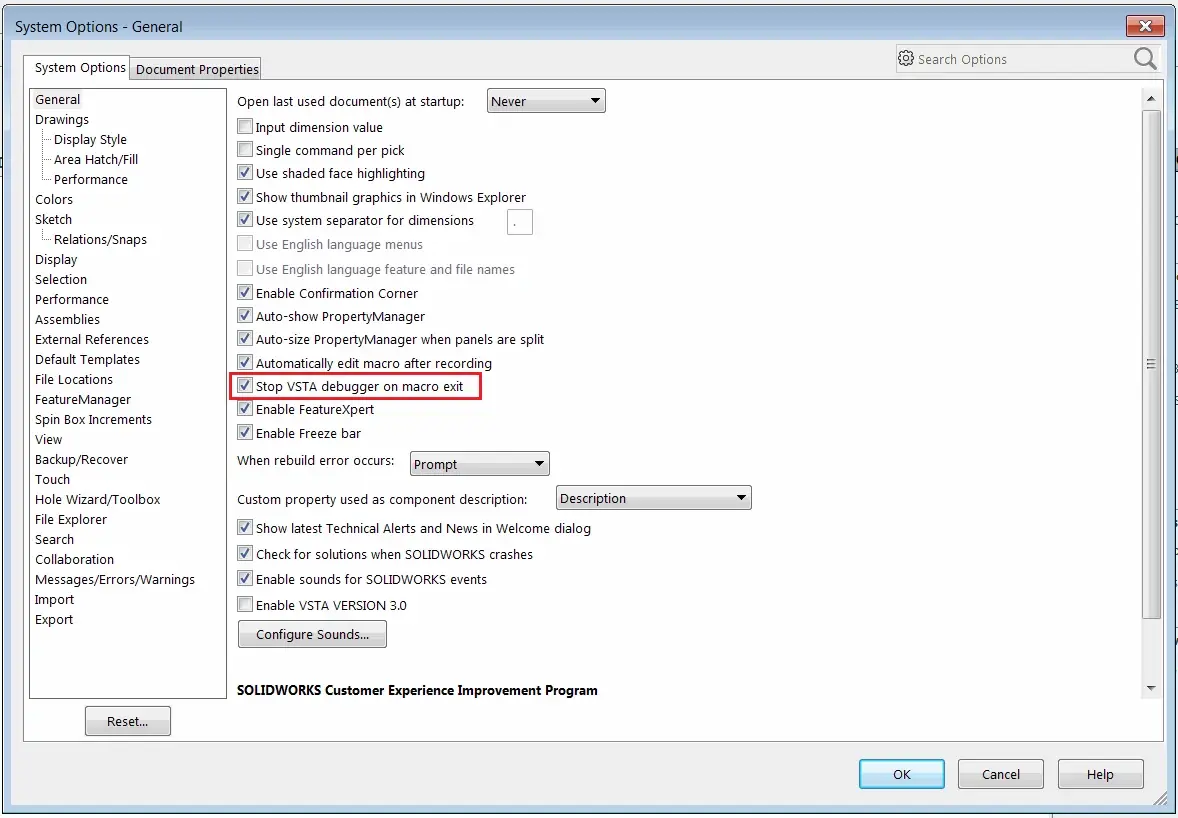

菜单栏依次点击：‌工具 → 选项 → 文档属性 → 出详图‌。


取消勾选 ‌“显示中心线”‌ 或 ‌“显示中心符号线”‌。

保存模板，后续新建工程图将不再自动生成这些线 ‌‌

‌3. 钣金展开图中消除因圆角产生的多余线条‌

钣金件在展开（平板型式）时，圆角区域常生成多余线条。

‌启用“合并面”选项‌：

在特征管理器中，右键点击 ‌“平板型式”‌ → 选择 ‌“编辑特征”‌。

勾选 ‌“合并面”‌ 选项。

点击 ‌“确定”‌，然后重新展开视图，多余线条通常会消失 ‌‌


‌4. 删除未使用的图元（如线型、文本样式等）‌

适用于清理 DWG/DXF 文件中的冗余定义项。

使用 ‌“清除”‌ 功能：

点击 ‌“修改” → “清除”‌。

在对话框中勾选要清除的项目（如未使用的线型、块等）。

点击 ‌“确定”‌ 完成清理 ‌‌

注意事项

‌不要直接按 Delete 键删除工程图中的视图边线‌，否则可能误删整个视图 ‌‌

若线条为辅助线（灰色），可选中后点击 ‌“隐藏”‌ 而非删除 ‌‌
