solidworks怎么删除线

在 SolidWorks 中删除线条的方法取决于线条所处的上下文（如草图、工程图、模型边线等）。以下是常见场景下的操作方法：

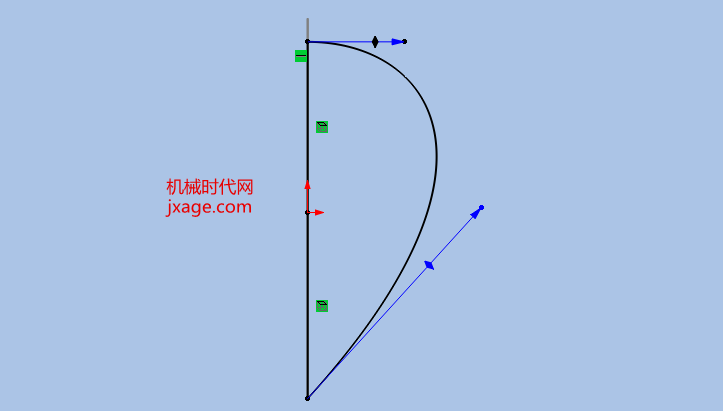

草图中的线条删除

‌使用“裁剪实体”工具‌：

进入草图编辑模式。

在顶部菜单栏点击 ‌“草图”‌ → 选择 ‌“裁剪实体”‌（或点击修剪实体下拉箭头）。

鼠标点击或拖选需要删除的线段部分，即可将其移除 ‌‌

‌直接删除整条草图线‌：

在草图中选中要删除的线条（单击即可选中）。

按键盘 ‌Delete 键‌ 删除 ‌‌

工程图中的线条删除

‌临时隐藏/删除中心线、虚线等注释线‌：

选中要删除的线条（可按住 Ctrl 多选），按 ‌Delete 键‌ 即可删除 ‌‌

若需永久不显示中心线，可修改模板：

‌工具 → 选项 → 文档属性 → 出详图‌，取消勾选“显示中心线”‌‌

‌删除工程图中的边线（如模型导入后多余的轮廓线）‌：

可通过 ‌“显示/删除边线”‌ 功能，或使用 ‌“删除面”‌ 命令（适用于导入的 STEP/IGES 模型）‌‌


模型表面多余线条（如来自 STEP 导入）

‌断开链接并修复几何体‌：

右键模型 → ‌“断开链接”‌ 生成本地实体。

使用 ‌“删除面”‌ 或 ‌“合并面”‌ 功能去除多余边线 ‌‌

对于钣金件，可在 ‌“平板型式”‌ 中勾选 ‌“合并面”‌ 后重新展平，以消除圆角产生的多余线条 ‌‌

清理 DWG 或 DXF 文件中的未使用元素

若是从 CAD 导入的文件，可使用 ‌“清除”‌ 功能：

‌修改 → 清除‌，选择删除未使用的块、线型、文本样式等，以优化文件并移除冗余线条 ‌‌

⚠️ 注意：某些线条（如模型边线）无法直接“删除”，只能通过隐藏、抑制或修复几何体来处理。

如需进一步操作指导，可参考官方帮助文档：SolidWorks Help - 删除草图实体 ‌‌
