在SolidWorks中,根据操作场景不同,打断线条的方法主要有三种:在草图中使用“分割实体”工具将一条连续直线分割成多段;在工程图中通过尺寸属性设置“折断线”来打断相交的尺寸线;以及使用“断裂视图”工具在工程图中创建打断的视图表示。

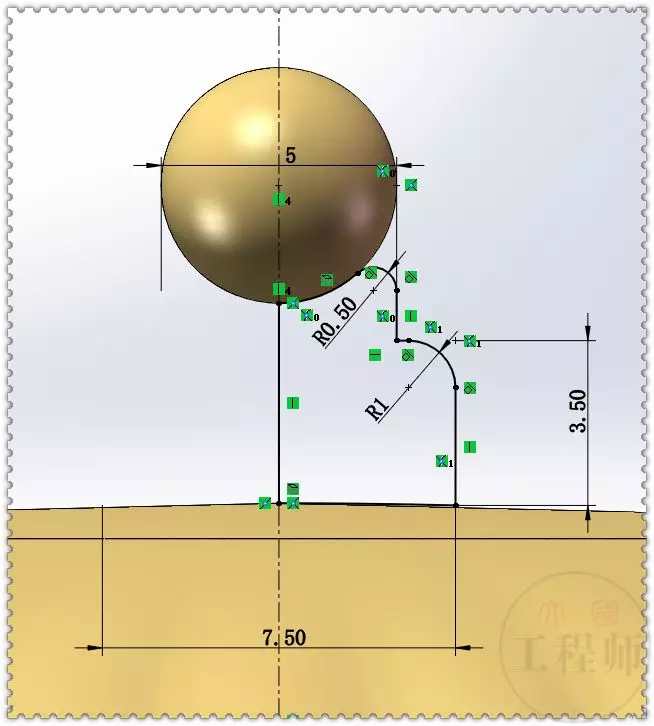

在草图中打断直线
使用“分割实体”工具:在草图环境中,点击菜单栏的【工具】→【草图工具】→【分割实体】,或直接在草图工具栏中找到该命令。
添加分割点:将鼠标(光标变为笔形)移动到需要打断的直线上,点击即可添加一个分割点,直线在该点处被分割为两段独立的线段。
后续操作:分割后,可对每段线段单独进行标注、约束或转换为构造线等操作。
在工程图中打断尺寸线
选中尺寸并设置折断线:在工程图环境中,选中需要打断的尺寸标注,在左侧属性管理器的【引线】选项卡中,勾选【折断线】选项。
调整折断样式:可在【工具】→【选项】→【文档属性】→【尺寸】中,预先设置折断线的缝隙大小和样式。
创建断裂视图(打断视图)
选择断裂视图工具:在工程图选项卡中,点击【断裂视图】按钮(图标通常为一条带折断线的视图)。
添加折断线:选择需要断裂的视图,在属性管理器中选择折断线方向(水平或垂直),然后在视图上点击两次以放置两条折断线,定义要断裂的区域。
调整断裂间隙:在属性管理器中可调整【缝隙大小】以控制折断线之间的间隔,并可修改折断线样式。
