solidworks碰撞穿过实体

SolidWorks 中出现碰撞穿过实体现象，通常是因为‌未勾选“碰撞时停止”选项‌或在 Motion 仿真中‌未添加“接触”属性‌。需根据具体使用场景（手动拖动或运动仿真）进行相应设置。

手动拖动碰撞检查设置

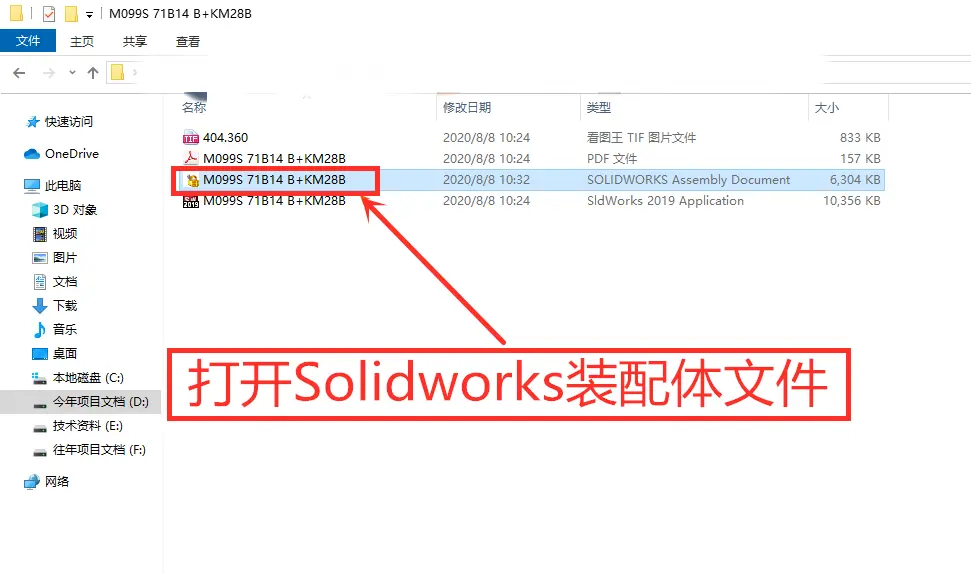

在装配体中手动移动零部件时，若发生穿透，请检查以下配置：

‌启用碰撞检测‌：点击“移动零部件”或“旋转零部件”，在 PropertyManager 选项中勾选"‌碰撞检查‌"。


‌设置停止行为‌：必须勾选"‌碰撞时停止‌"，否则系统仅高亮或发声提示，零部件仍会继续运动穿过实体。

‌检查范围与灵敏度‌：确认检查范围为“所有零部件”或已选中目标零件；若移动速度过快，可调高灵敏度设置以确保检测频率。

‌避免初始干涉‌：若零部件初始状态已重叠，碰撞检查可能失效，需先调整位置消除初始干涉。‌‌‌

Motion 运动仿真分析设置


若在 Motion 算例中发生穿透，需配置物理接触属性：

‌添加接触属性‌：在 Motion 算例中右键点击“接触”，选择“实体碰撞”，否则零部件间无物理阻碍，会像“幽灵”般穿透。

‌调整计算参数‌：检查时间步长设置，步长过大可能导致计算漏检；同时确认材料性质及接触刚度定义准确。

‌启用物理动力学‌：在手动拖动时启用“物理动力学”选项，可使拖动零件向接触零件施加力，模拟真实推动效果。‌‌‌


其他常见原因排查

若上述设置无误仍穿透，可能涉及模型本身问题：

‌几何体破损‌：检查模型是否存在破损面或过于复杂的曲面，必要时简化几何体。

‌配合关系冲突‌：检查是否存在过定义或冲突的配合关系，影响运动自由度。‌‌‌
