solidworks实体分割

在 SolidWorks 中，‌实体分割‌主要通过“特征”工具栏中的"‌分割‌"命令实现，用于将单个零件划分为多个实体或保存为独立零件文件 。‌‌‌

操作步骤

‌准备剪裁工具‌：在零件中创建用于分割的‌草图‌、‌基准面‌或‌曲面‌。草图和基准面在各方向无限延伸，曲面需延伸到实体边界外 。‌‌‌

‌执行分割命令‌：单击“特征”工具栏上的‌分割‌，或选择“插入”>“特征”>“分割” 。‌‌‌


‌设置 PropertyManager‌：

‌剪裁工具‌：选择上述创建的草图、基准面或曲面 。‌‌‌

‌目标实体‌：选择“所有实体”或“选定的实体”进行分割 。‌‌‌

‌所产生实体‌：勾选需要保存的实体复选框，可手动输入标题或点击‌自动分配标题‌生成新零件名 。‌‌‌


‌完成分割‌：单击确定，分割后的实体将列在 FeatureManager 设计树的“实体”文件夹下 。‌‌‌

实体保存与管理

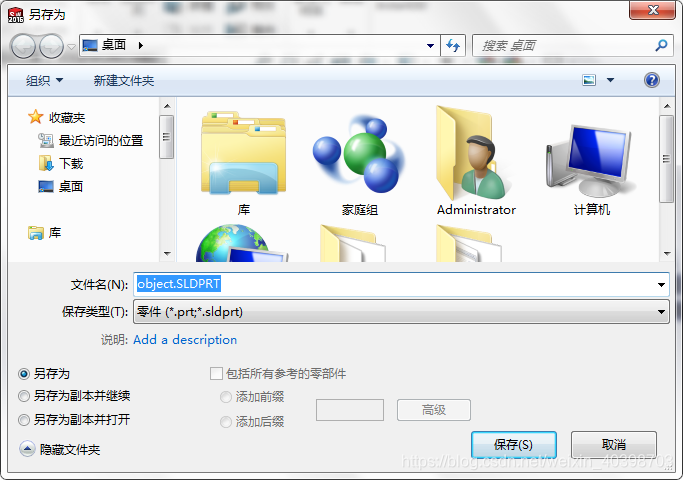

‌保存为独立零件‌：在分割 PropertyManager 中为实体指定标题后，点击确定即可将选中实体保存为外部*.SLDPRT 文件 。‌‌‌

‌后续保存‌：若分割时未保存，可后续使用“插入”>“特征”>‌保存实体‌命令，将多实体零件中的特定实体另存为独立文件 。‌‌‌


‌装配体生成‌：可通过分割后的零件直接创建装配体，相同实体会保存为单一零件 。‌‌‌

注意事项

‌区分命令‌：请勿混淆“草图”工具栏中的“分割实体”（用于分割 2D 草图线段）与“特征”中的“分割”（用于 3D 实体） 。‌‌‌

‌工具延伸‌：使用曲面分割时，确保剪裁曲面完全穿过实体，否则分割可能失败 。‌‌‌

‌参考引用‌：若删除原始零件中的分割特征，已保存的新零件仍然存在，但外部参考引用状态可能变为悬空 。‌‌‌
