在 SolidWorks(SW)中,使用一条线分割实体,通常需通过 “分割”特征 或 “分割线”工具 实现。以下是两种主流方法:方法一:使用 分割特征(适用于实体分割为多个独立实体)
创建草图直线
进入零件编辑状态,选择一个基准面(如前视面、上视面)。
点击 “草图” → “直线”,绘制一条贯穿目标实体的直线(需超出实体边界)。
执行分割命令

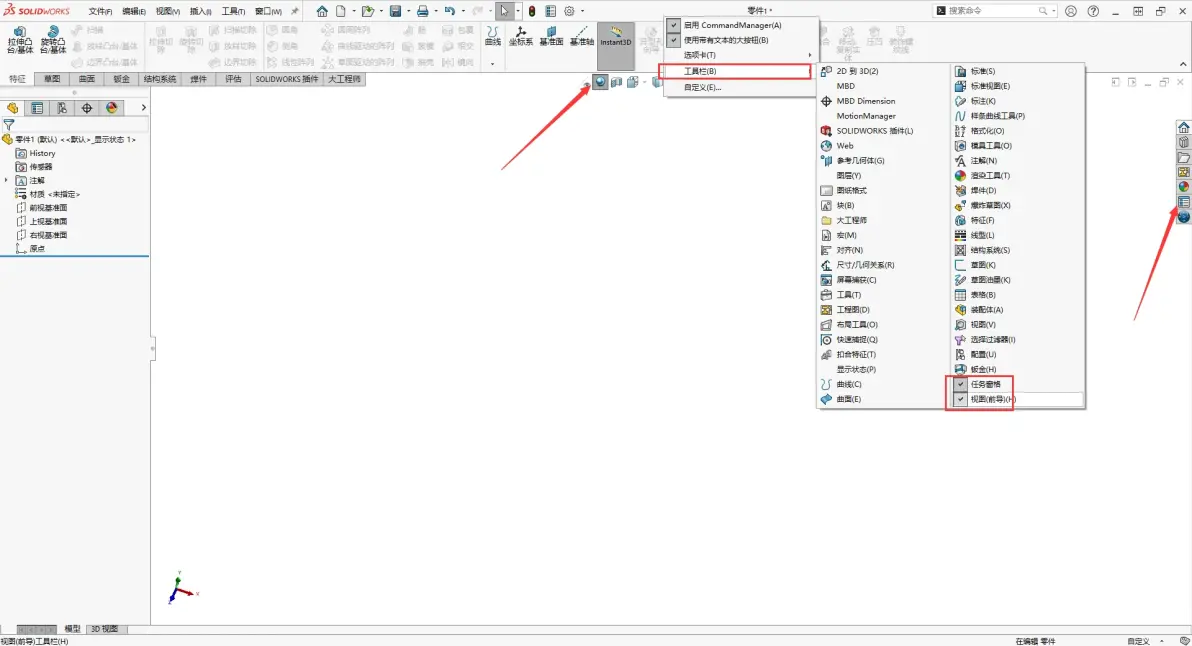

退出草图后,点击顶部菜单栏:插入 → 特征 → 分割(或直接点击“特征”工具栏中的“分割”图标)。
设置分割参数
在 PropertyManager 中:剪裁工具:选择刚绘制的草图。
要分割的实体:默认选中所有实体,也可手动选择。
点击 “切割零件”,实体将被该直线所在的平面分割为两个部分。
保存结果
分割后,两个新实体将出现在 FeatureManager 设计树的 “实体” 下。
可分别保存为独立零件文件(通过 插入 → 特征 → 保存实体)
✅ 关键点:直线必须在草图中绘制,并且分割是基于草图所在的无限延伸平面进行的,因此直线需超出实体范围。
方法二:使用 分割线工具(适用于曲面或面的边界分割)
准备几何体
确保目标实体已有待分割的曲面或面。
绘制分割曲线
在基准面上绘制一条曲线(如样条、投影曲线等),该曲线将作为分割轨迹。
应用分割线
点击 插入 → 曲线 → 分割线。
在 PropertyManager 中:分割类型:选择“交叉”或“投影”。
分割工具:选择刚才绘制的曲线。
要分割的面/实体:选择目标曲面或实体。
点击 确定,曲面将被分割为两部分,边线自动断开
⚠️ 注意:此方法主要用于曲面分割或面边界划分,不直接生成独立实体,但便于后续建模操作(如局部补面、抽壳等)
补充说明
若需仅用一条直线分割实体,推荐使用方法一(分割特征)。
若目标是在曲面上创建分界线以便局部编辑,使用方法二(分割线)更合适。
两种操作均可通过 “FeatureManager 设计树” 查看和管理分割结果
