solidworks碰撞检查

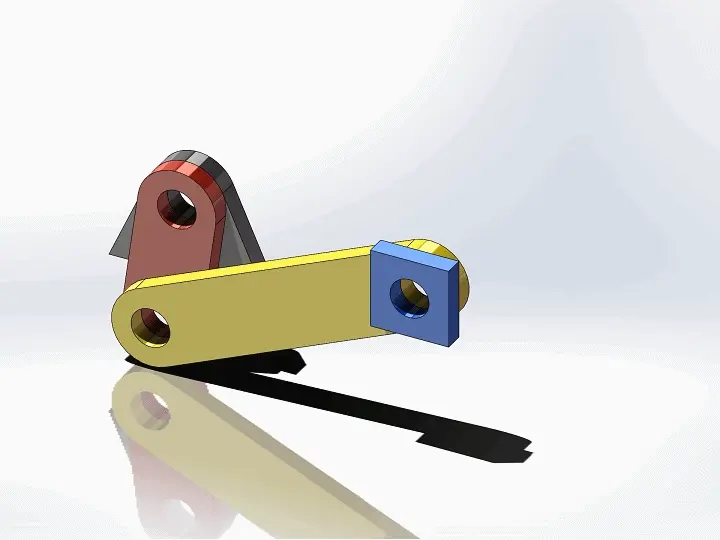

在 ‌SolidWorks‌ 中，‌碰撞检查‌ 是用于在移动或旋转零部件时自动检测其与其他零部件是否发生空间干涉（即碰撞）的功能，广泛应用于装配体运动仿真、机构设计验证等场景。

‌核心功能与用途‌

‌检测碰撞‌：在手动拖动或旋转零部件时，实时判断是否与其他部件发生接触或穿透。

‌高亮显示‌：碰撞发生时，接触面会被高亮显示，便于快速定位问题。

‌声音提示‌：可开启声音提醒，增强操作反馈。

‌停止运动‌：支持“碰撞时停止”选项，防止零部件继续移动进入不合理位置。

‌物理动力学‌：启用后可模拟真实物理行为，如推动、滑动、旋转等，使运动更逼真。

‌操作步骤（以 SolidWorks 2026 为例）‌

打开装配体文件。

在装配体工具栏中点击 ‌“移动零部件”‌ 或 ‌“旋转零部件”‌。

在属性管理器（PropertyManager）的 ‌“选项”‌ 区域：


勾选 ‌“碰撞检查”‌。

在 ‌“检查范围”‌ 中选择：

‌所有零部件‌：检查与装配体内任意其他零件的碰撞。

‌这些零部件‌：仅检查与所选特定零件的碰撞（需在下方框中选择具体零件）。

勾选 ‌“仅对于拖动的零件”‌：只检查当前拖动的零件与其他零件的碰撞（忽略因配合关系联动的零件）。

在 ‌“高级选项”‌ 中可选：

‌高亮显示面‌：碰撞面高亮。

‌声音‌：碰撞时发出提示音。

‌忽略复杂曲面‌：仅在平面、圆柱面、球面等简单曲面上检查碰撞（提升性能）。

拖动或旋转零部件进行测试。若发生碰撞：

零件会‌停止移动‌（若启用了“碰撞时停止”）。


碰撞区域‌高亮显示‌，并可能发出声音。

完成后点击 ‌“完成”‌ 退出。

⚠️ 注意：若存在‌初始碰撞‌（即未移动前已有干涉），SolidWorks 会提示并使相关零件变为透明，需先解决初始干涉再进行碰撞检查 ‌‌

‌物理动力学（Physical Dynamics）‌

这是碰撞检查的增强模式，适用于模拟真实运动行为：

启用后，拖动的零部件会对接触件施加‌力‌，使其在自由度范围内移动或旋转。

适用于连杆、滑块、齿轮等‌多自由度机构‌。

‌灵敏度调节‌：通过“移动灵敏度”滑块控制碰撞检测频率（0.02mm ~ 20mm），高灵敏度适合小零件或复杂几何，但会降低拖动速度 ‌‌

✅ 提示：使用前建议添加完整配合关系，并仅选择参与运动的零部件以提升性能 ‌‌

‌与其他工具的区别‌

功能 适用场景 检查方式

‌干涉检查‌ 静态装配体中检查‌固定位置‌的穿透或重叠 一次性分析整个装配体

‌碰撞检查‌ ‌动态移动/旋转‌过程中检测碰撞 实时交互式检查

‌物理动力学‌ 模拟‌真实物理运动‌（推、拉、转） 基于力的动态仿真

建议：先用‌干涉检查‌排除静态冲突，再用‌碰撞检查‌验证运动过程 ‌‌

‌参考资料‌

SolidWorks 官方帮助文档 - 碰撞检查 ‌‌

SolidWorks 官方帮助文档 - 物理动力学 ‌‌

SOLIDWORKS干涉检查与碰撞检查对比教程 ‌‌

如需进一步操作演示，可参考官方视频教程或互动学习平台。
