solidworks怎么检查开环

在 SolidWorks 中检查草图是否存在‌开环轮廓‌（即草图未完全封闭），主要通过 ‌“检查草图合法性”‌ 工具实现。以下是具体操作步骤：

检查开环轮廓的操作流程

‌进入草图编辑状态‌

双击草图或右键选择 ‌“编辑草图”‌，确保处于草图编辑模式。

‌打开检查工具‌

点击顶部菜单栏：‌工具（Tools） → 草图工具（Sketch Tools） → 检查草图合法性（Check Sketch for Issues）‌‌‌


‌设置特征用途（可选但推荐）‌

在弹出的对话框中，根据后续操作选择用途，例如：

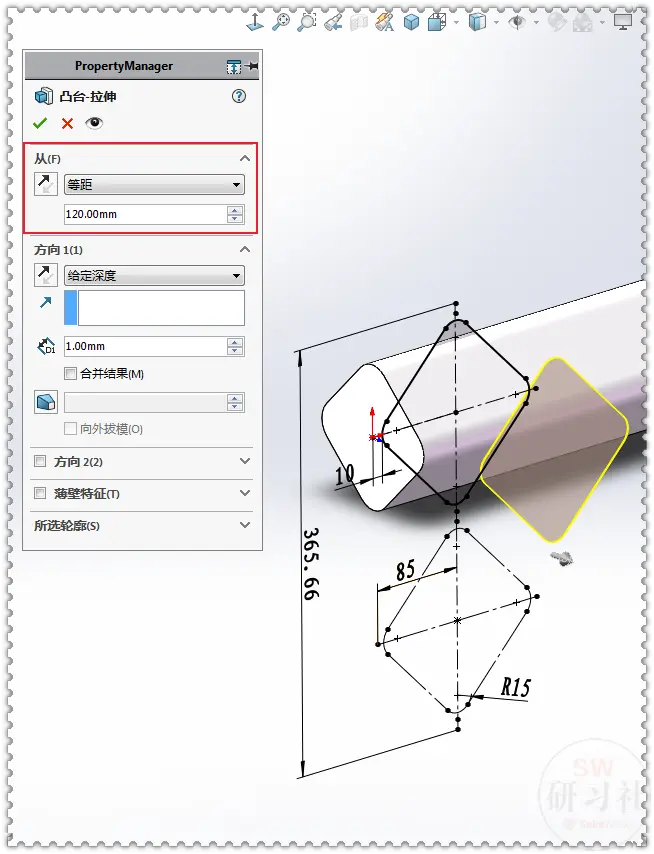

‌凸台拉伸（Extruded Boss/Base）‌

‌基体旋转（Revolved Base）‌

这有助于软件针对性地检测是否符合该特征的草图要求‌‌

‌执行检查‌


点击 ‌“检查（Check）”‌，系统会自动分析草图并高亮显示问题区域（如开环、多余线段、端点未重合等）‌‌

‌查看并修复问题‌

若存在开环，软件会提示 ‌“草图包含一个上面开环轮廓线”‌ 或类似信息。

问题区域会被 ‌放大镜标记‌，可放大查看并手动删除多余线段、延长或连接断开的端点‌‌

修复后再次点击 ‌“检查”‌，直到提示 ‌“无问题”‌ 或 ‌“草图包含 1 个闭环轮廓和 0 个开环轮廓”‌‌‌

‌完成操作‌

关闭对话框，退出草图，即可正常进行拉伸、旋转等特征操作。

补充说明

‌开环草图‌：指草图轮廓不封闭，存在断开的端点，无法用于生成实体特征（如拉伸、旋转），但可用于‌曲面扫描‌或‌填充曲面‌等曲面操作‌‌

若肉眼难以发现开环位置，‌放大镜功能‌是关键，建议配合 ‌鼠标滚轮缩放‌ 仔细检查角落或交叉区域‌‌

如需官方详细说明，可参考：SolidWorks 帮助 - 检查草图合法性‌‌
