sw开环轮廓线怎么解决

在 SolidWorks 中遇到“开环轮廓线”问题，通常是因为草图未完全闭合，导致无法生成拉伸、旋转等特征。以下是‌系统性的解决方法‌：

‌核心解决步骤‌

‌确认草图是否闭合‌

开环轮廓指草图中存在未连接的线段端点，形成“开口”。

闭合轮廓要求所有线段首尾相连，形成一个或多个完整区域。

‌使用“检查草图合法性”工具‌

在草图编辑状态下，点击顶部菜单栏：

‌工具 → 草图工具 → 检查草图合法性‌ ‌‌

在弹出窗口中，选择目标特征类型（如“拉伸凸台”）。

点击“检查”，系统会高亮显示问题区域（如多余线段、未连接端点等）‌‌

‌根据提示修复问题‌

‌若有多余线段‌：选中后按 Delete 删除。

‌若存在未连接的端点‌：使用“草图实体”工具（如直线、圆弧）手动连接，或使用“转换实体引用”确保精确对齐。

‌若存在交叉或重叠线段‌：使用“裁剪实体”或“延伸/修剪”工具清理。


‌验证修复结果‌

修复后再次运行“检查草图合法性”，确认提示变为“草图包含 1 个闭环轮廓和 0 个开环轮廓”‌‌

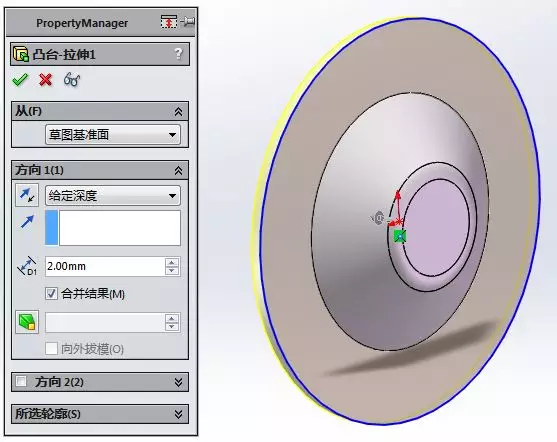

此时可正常执行拉伸、包覆等特征操作。

‌常见场景与应对‌

‌从 CAD 导入图形后出现开环‌：

可能因版本兼容或单位转换导致微小间隙。建议在 SolidWorks 中重新绘制关键轮廓，或使用“修复草图”功能自动闭合‌‌


‌同时存在开环和闭环轮廓‌：

凸台特征要求‌仅含闭环轮廓‌。需删除或隐藏开环部分，或单独对闭环区域进行拉伸‌‌

‌包覆特征提示“不能从开环轮廓生成”‌：

包覆要求草图为‌单一闭合轮廓‌。确保文字或图案路径完全闭合，无断点‌‌

‌预防建议‌

绘制草图时开启“捕捉”和“几何关系”（如重合、共线），减少人为断开。

复杂图形建议分段绘制并逐步检查闭合性。

如需进一步操作指导，可参考官方帮助文档：SolidWorks 草图检查错误处理。
