solidworks提取边界框

在 SolidWorks 中提取边界框（即模型的最小外接长方体尺寸），可通过以下几种方式实现，适用于不同使用场景：

‌一、通过界面操作提取边界框（适用于普通用户）‌

适用于 ‌SolidWorks 2018 及上面版本‌，支持零件和装配体：

‌插入边界框‌

菜单栏点击：‌插入 → 参考几何体 → 边界框‌。

在左侧属性管理器中设置参数（如是否包含所有实体、参考平面等），点击 ✓ 确认。

‌查看尺寸‌

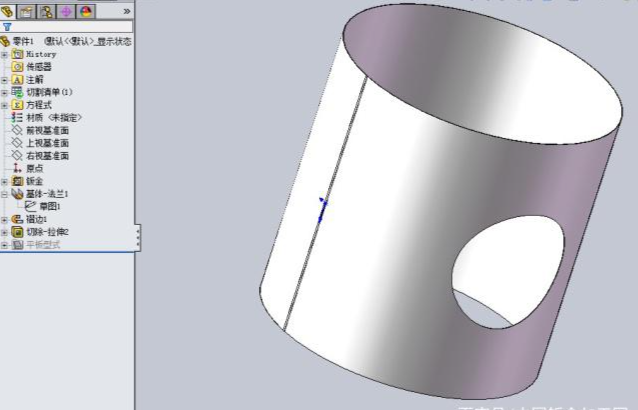

边界框会显示在模型外部，并在‌特征树‌中生成一个“边界框”特征。

尺寸（长、宽、高）会自动写入‌配置特定的自定义属性‌中。

‌调用到工程图或文件属性‌

在工程图中，可通过注释链接这些属性，例如：$PRPSHEET:"长度"。

文件属性路径：‌文件 → 属性 → 自定义‌，切换到“配置特定”选项卡查看‌‌

⚠️ 注意：边界框特征可隐藏或压缩，但其生成的尺寸属性仍保留，建议删除旧边界框后重新创建以确保数据最新‌‌

‌二、通过编程提取边界框（适用于二次开发）‌

‌1. C 获取装配体边界框‌

使用 SOLIDWORKS API 的 GetBox() 方法，返回 [Xmin, Ymin, Zmin, Xmax, Ymax, Zmax]，单位为米，需转换为毫米：

csharp


ModelDoc2 swModel = swApp.ActiveDoc as ModelDoc2;

if (swModel.GetType() != (int)swDocumentTypes_e.swDocASSEMBLY) return;

AssemblyDoc swAssy = swModel as AssemblyDoc;

object box = swAssy.GetBox((int)swBoundingBoxOptions_e.swBoundingBoxIncludeRefPlanes);

double[] boxArray = (double[])box;

double length = (boxArray‌‌:ml-citation{ref="3" appearance="aggregated" data="citationList"} - boxArray[0]) * 1000; // 转换为毫米

double width = (boxArray‌‌:ml-citation{ref="4" appearance="aggregated" data="citationList"} - boxArray‌‌:ml-citation{ref="1" appearance="aggregated" data="citationList"}) * 1000;

double height = (boxArray‌‌:ml-citation{ref="5" appearance="aggregated" data="citationList"} - boxArray‌‌:ml-citation{ref="2" appearance="aggregated" data="citationList"}) * 1000;

支持选项包括是否包含参考平面等，详见 [CSDN 博客 2026 年 1 月更新]‌‌

‌2. Python 获取零件边界框‌

使用 win32com.client 连接 SolidWorks，调用 GetBodyBox()：

python

import win32com.client

import pythoncom

sw_app = win32com.client.Dispatch("SldWorks.Application")

active_doc = sw_app.ActiveDoc

if active_doc.GetType() != 1: 1 表示零件文档

print("当前不是零件文档")


return

bodies = active_doc.GetBodies2(0, False)

first_body = bodies[0]

bbox = first_body.GetBodyBox()

xmin, ymin, zmin, xmax, ymax, zmax = bbox

length = (xmax - xmin) *

width = (ymax - ymin) *

height = (zmax - zmin) *

注意：部分版本需使用 GetPartBox() 替代，且需处理单位转换‌‌

‌三、注意事项‌

‌边界框 vs 最小外接矩形‌：边界框是基于坐标轴对齐的最小外接长方体；若模型倾斜，可能不反映真实最小尺寸。此时可考虑使用“最佳拟合”方向（需手动设置参考平面）‌‌

‌单位问题‌：API 返回值通常为‌米‌，工程中需乘以 1000 转换为‌毫米‌‌‌

‌版本兼容性‌：装配体边界框功能从 ‌SolidWorks 2019‌ 开始稳定支持‌‌

如需自动化批量处理，推荐使用 ‌C 或 Python 脚本‌结合 SOLIDWORKS API；若仅偶尔查看尺寸，直接使用‌插入 → 边界框‌即可‌‌
