sw怎么提取边线

在 SolidWorks（SW）中提取边线，通常是指将模型的边线转换为草图中的可编辑曲线，或在工程图中选择/隐藏特定边线。根据当前主流版本（如 SolidWorks 2025）和权威资料，常用方法如下：

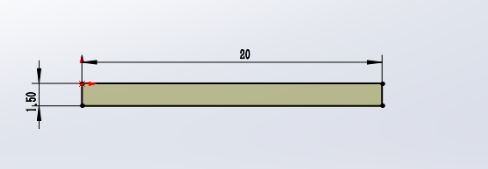

‌提取边线的主要方法‌

‌使用“转换实体引用”命令‌（适用于草图中提取模型边线）

打开模型，选择一个基准面或表面，点击“草图绘制”进入草图模式。

在草图工具栏中点击 ‌“转换实体引用”‌（或通过菜单：工具 > 草图工具 > 转换实体引用）。

在图形区域中点击要提取的边线、面、环或曲线。

被选中的边线将自动生成为草图曲线，并与原模型保持关联（模型更新时草图边线也会更新）‌‌

‌手动逐条选择边线‌（适用于复杂模型或需要精确控制时）

在图形区域中直接点击目标边线。

若边线为链状（如连续边线），可在终点看到红色箭头，点击可继续添加下一条。

按 ‌Y‌ 添加当前箭头指示的边线，按 ‌N‌ 切换到下一条可能边线‌‌

‌在工程图中隐藏或显示非实体边线‌（如切边线）


单击要隐藏的切边线，出现跟随选项后选择 ‌“隐藏/显示边线”‌。

隐藏整个视图的所有切边线：右键视图 → ‌切边 → 切边不可见‌。

设置默认不显示切边线：‌选项 → 系统选项 → 工程图/显示类型 → 切边/移除‌（仅影响新视图）‌‌

‌引用其他模型的边线‌（适用于装配体或外部参考）

在当前零件中新建草图。

使用 ‌“转换实体引用”‌ 命令，点击另一个模型的边线。


确保 ‌工具 > 选项 > 外部参考‌ 中允许创建外部参考‌‌

‌注意事项‌

“转换实体引用”生成的草图边线是‌动态关联‌的，若原模型修改，草图边线会自动更新‌‌

若需提取封闭环（如孔或凹槽的边线），可按住 ‌Ctrl‌ 多选相邻面，再使用转换实体引用，软件会自动识别并提取环‌‌

在工程图中，若边线为“切边”（非实体可见边），建议使用 ‌“切边不可见”‌ 功能保持图纸整洁‌‌

如需操作演示，可参考官方帮助文档：SolidWorks 2025 中文帮助 - 转换实体引用。
