sw圆弧边怎么褶边

在 SolidWorks（SW）中对‌圆弧边‌进行褶边操作，与处理直线边类似，但需特别注意草图轮廓和释放槽设置，以确保褶边沿圆弧正确生成。以下是关键步骤和要点：

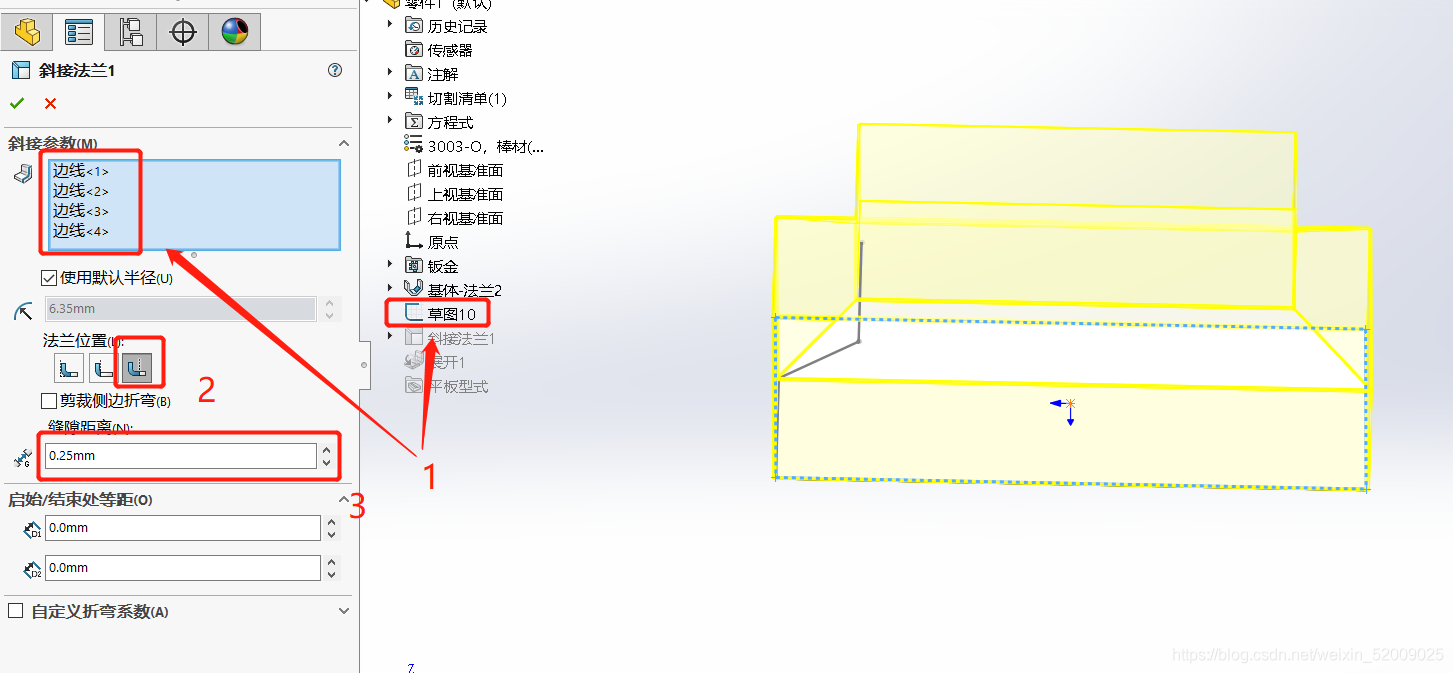

操作步骤

‌打开钣金零件‌：确保已有一个包含圆弧边的钣金零件。

‌启动褶边命令‌：

点击 ‌钣金工具栏‌ 中的“褶边”按钮；

或通过菜单栏选择：‌插入 > 钣金 > 褶边‌。

‌选择圆弧边‌：在图形区域中点击要添加褶边的‌圆弧边线‌。


‌设置褶边类型‌（根据需求选择）：

‌闭合‌：边缘完全折回，常用于安全卷边。

‌开环‌：部分折回，保留开口。

‌撕裂形‌或‌滚扎形‌：适用于圆弧时更易贴合曲率。

‌配置释放槽‌（对圆弧边尤其重要）：

在 PropertyManager 中，勾选 ‌“自定义释放槽类型”‌；

选择 ‌“矩圆形”‌ 或 ‌“矩形”‌，避免材料干涉；


可勾选 ‌“使用释放槽比例”‌（默认 0.5），或手动输入宽度与深度。

‌调整褶边参数‌：

设置 ‌褶边宽度‌ 和 ‌高度‌；

若需控制褶边沿圆弧的走向，可点击 ‌“编辑褶边宽度”‌ 修改草图轮廓。

‌确认生成‌：点击 ‌确定‌ 完成褶边创建。

注意事项

圆弧边的褶边可能因曲率产生材料堆积或拉伸，建议使用 ‌滚扎形‌ 或 ‌撕裂形‌ 类型更易成功。


若褶边变形异常，检查 ‌折弯系数‌（K-因子）是否匹配材料厚度 ‌‌

对于复杂圆弧，可先在草图中绘制辅助线，再基于该草图生成褶边 ‌‌
