sw圆柱旁边的肋板怎么画

阅读数 9

在 SolidWorks（SW）中为圆柱添加肋板，主要通过 ‌“肋”特征（Rib Feature）‌ 实现。根据当前最新公开资料（截至2026年5月），以下是标准操作流程：

核心步骤

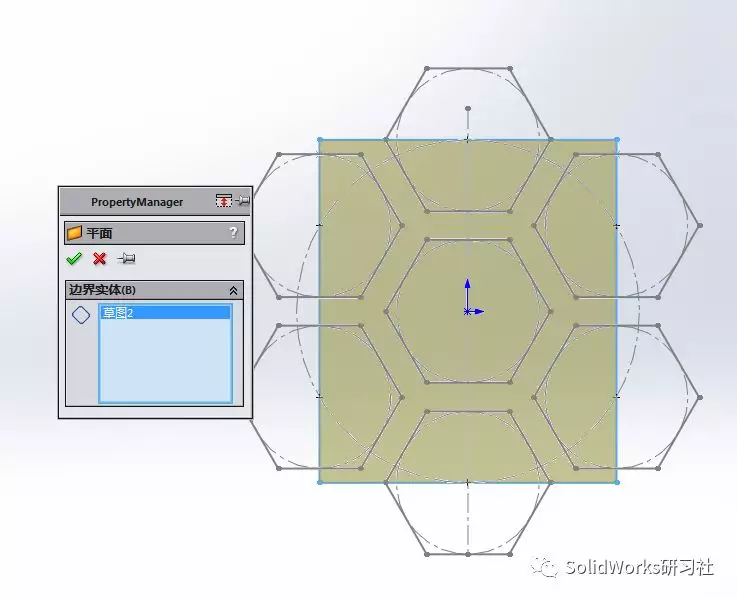

‌选择基准面并绘制草图‌

在圆柱的侧面、端面或平行基准面上新建草图。

使用‌直线、圆弧或样条曲线‌绘制肋板的‌中心轮廓线‌（即肋板延伸方向的中线）‌‌

‌插入肋特征‌

完成草图后，点击顶部菜单栏：‌插入 > 特征 > 肋‌，或点击“特征”工具栏中的 ‌“肋”图标‌‌‌

‌设置肋板参数‌

在弹出的 ‌“肋 PropertyManager”‌ 中配置以下关键选项：

‌厚度‌：输入肋板的宽度（如 5mm）。

‌拔模（可选）‌：若需脱模斜度，可启用拔模并设置角度‌‌

‌延伸方向‌：通常选择“垂直于草图”以确保肋板从圆柱表面垂直伸出‌‌

‌材料添加方式‌：默认“两侧”对称添加；若需单侧贴合圆柱，可选“第一边”或“第二边”‌‌

‌确认生成‌

点击 ‌“确定”‌，系统会自动沿草图轮廓拉伸材料，形成与圆柱一体的肋板‌‌

注意事项

‌草图必须开放或封闭均可‌，但需与圆柱相交或接触，否则肋板可能无法正确连接‌‌

若需绘制‌多个等距肋板‌，可先画一个肋板草图，再使用 ‌“圆周阵列”‌ 复制‌‌

对于‌焊接结构中的角撑板‌（常用于圆柱加强），也可通过 ‌焊接菜单 → 角撑板‌ 快速添加，适用于框架类模型‌‌

推荐资源

SolidWorks 官方肋特征帮助文档（2023版） ‌‌

羽兔网 SolidWorks 肋板教程 ‌‌

上面方法适用于大多数圆柱加强肋设计，兼顾精度与可修改性。
