当前位置：服务支持 >  技术文档 >  solidworks在圆柱体表面怎么画图

solidworks在圆柱体表面怎么画图

阅读数 4
点赞 0
article_banner
圆柱面是曲面不能直接画草图，需用基准面、包覆或投影曲线三种方法来实现绘图。

怎么建基准面画图

‌创建相切基准面‌：在特征栏找"参考几何体"→"基准面"，选择圆柱表面设为第二参考面，再选"平行"得到与圆柱相切的新基准面。

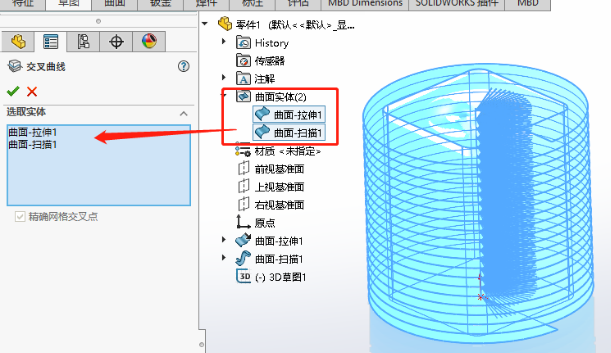

solidworks在圆柱体表面怎么画图

‌在新面上绘图‌：点击新基准面进入草图绘制，画好图形后用拉伸切除或拉伸凸台完成特征。

‌角度基准面‌：如需斜孔，可创建与原基准面成角度的新基准面，输入倾斜度数后绘图。‌‌‌

怎么用包覆贴图案

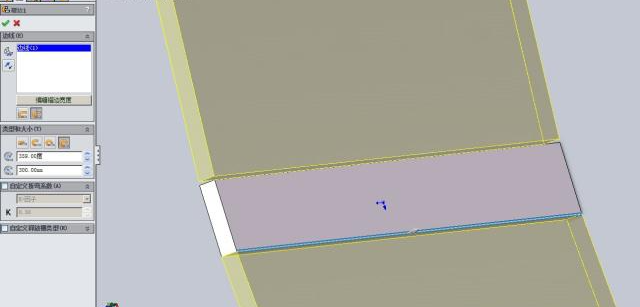

solidworks在圆柱体表面怎么画图

‌平面绘草图‌：先在上视基准面绘制文字或图案草图，草图必须封闭。

‌执行包覆命令‌：在特征选项里选择"包覆"，设置包覆类型为"蚀雕"或"浮雕"，选择圆柱面作为包覆面。

‌注意间隙‌：包覆后可能有 0.1mm 间隙，可用拉伸合并封堵。‌‌‌

solidworks在圆柱体表面怎么画图

怎么用投影画槽口

‌画草图投影‌：在基准面上画槽口草图，用"投影曲线"选择草图和圆柱面，勾选反转投影。

‌转换实体引用‌：创建与圆柱相切的基准面，转换实体引用投影曲线，再拉伸切除。

‌设置深度‌：拉伸切除时选择"给定深度"或"到指定面"，控制槽口深浅。‌‌‌
