solidworks怎么隐藏边线

在 SolidWorks 中隐藏边线的方法，根据操作场景（‌零件/装配体模型‌ 或 ‌工程图‌）有所不同。以下是主要操作方式：

‌一、在工程图中隐藏边线‌

这是最常见需求，适用于图纸表达简化。

‌方法 1：通过右键菜单隐藏单条或多条边线‌

在工程图视图中，‌右键单击该视图‌。

选择 ‌“隐藏/显示边线”‌。

在图形区域‌选中要隐藏的边线‌（选中后边线变红）。

按 ‌Enter‌ 键或点击对话框外确认，所选边线即被隐藏。


再次右键该视图 → “隐藏/显示边线” 可恢复显示。

‌方法 2：批量隐藏轮廓线（适用于复杂视图）‌

右键视图 → “隐藏/显示边线” → ‌框选整个视图的所有轮廓‌ → 在管理器中勾选要隐藏的项 → 确定 ‌‌

‌方法 3：通过视图属性控制‌

右键视图 → “属性” → 切换到 ‌“显示隐藏的边线”‌ 选项卡 → 添加或移除项目以控制显示状态 ‌‌

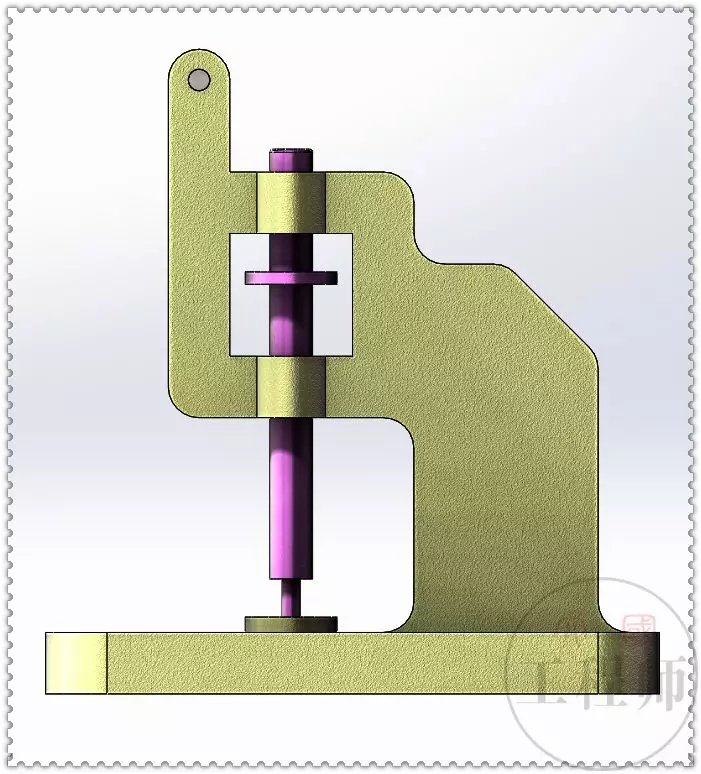

‌二、在零件/装配体模型中隐藏边线‌


模型视图中的边线隐藏通常通过‌显示模式‌控制：

‌切换显示模式‌

点击顶部菜单栏：‌视图 → 显示 → 切边不可见‌（可隐藏所有切边）‌‌

或使用快捷键：‌Ctrl + 6‌（切换为“带边线上色”模式，部分边线可能仍可见）；‌Ctrl + 5‌（线框模式）；‌Ctrl + 4‌（隐藏线可见模式）‌‌

‌调整系统选项‌

‌工具 → 选项 → 系统选项 → 显示‌ → 可设置隐藏边线的显示样式（如实线、虚线、双点画线等）‌‌

‌三、其他相关技巧‌

‌隐藏基准面后的零部件‌：适用于装配体工程图，通过基准面裁剪隐藏部分组件 ‌‌

‌使用“切边”命令‌：在工程图中可单独控制切边显示/隐藏（如齿轮轮廓）‌‌

⚠️ 注意：隐藏边线‌不会删除几何体‌，仅影响视觉显示。如需真正合并面或消除多余边线，需使用 ‌“缝合曲面”‌ 或 ‌“删除面”‌ 等建模工具 ‌‌

如需官方详细指引，可参考：SolidWorks 帮助文档 - 显示隐藏的边线 ‌‌
