EPLAN与博途TIA数据交互接口参数设置指南

国内很多公司已将电气硬件和软件分开不同部门设计,从前期的硬件规划选型到原理设计再到软件控制配置,如果按照正常步骤设计,在不同项目设计阶段经常会出现重复性工作。目前西门子的众多软件产品之间不仅打通数据集成,而且还能与电气设计软件EPLAN实现交互。首先硬件设计工程师通过TIA Selection Tool配置项目硬件选型整理报价方案,接着导出AML标准文件,将其导入到EPLAN Electric P8中进行原理设计(网络拓扑、IO编址、符号地址...),最后导出AML文件给到软件工程师,后者只需在TIA Portal 中导入CAx数据,即可自动生成网络视图、PLC常量、IP地址...这样硬件跟软件设计部门之间仅需一个AML文件传输,不仅减少重复工作,还能降低部门间的沟通成本。在本文中,小白将带你探索EPLAN与TIA之间数据交互的接口参数,轻松完成高效工程设计。

软件信息

TIA Portal V18

TIA Selection Tool

EPLAN Electric P8 2023

01

PLC盒子

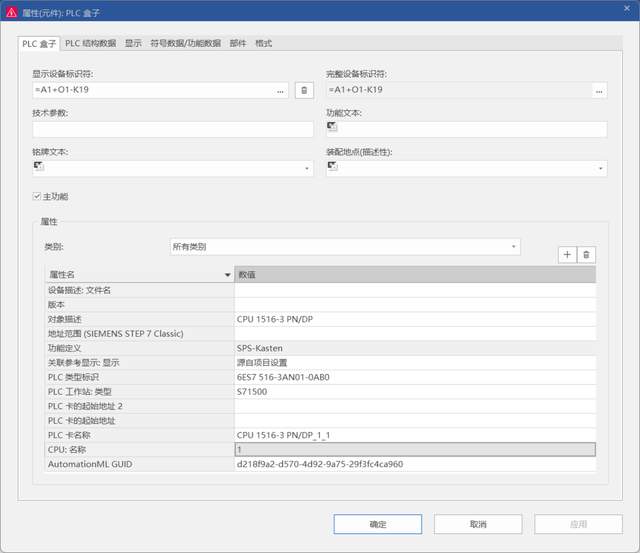

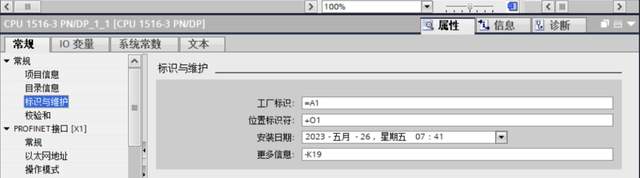

设备标识符:对应TIA中工厂标识+位置标识符+更多信息。



对象描述:如果未指定PLC卡名称,则对象描述用于AML格式自动生成PLC卡名称。

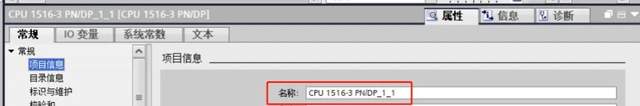

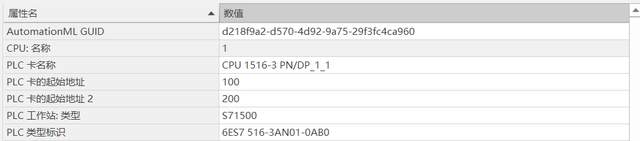

PLC卡名称:项目信息名称。PLC卡名称在机架、工位或组态项目中必须是唯一的。此处建议留空,导出AML文件时自动使用对象描述增加编号生成(如本节图一中生成的PLC卡名称)。



PLC卡的起始地址:填写模块输入起始地址,自动编址将从该字节开始自动生成。

PLC卡的起始地址2:填写模块输出起始地址,同上。

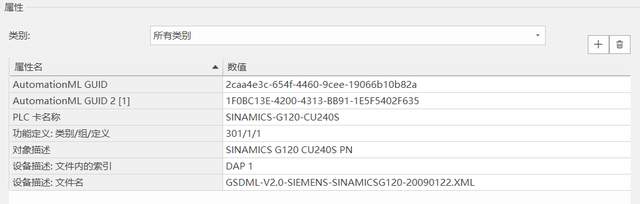

AutomationML GUID:GUID主要是通过AML进行数据交换时识别的独特对象。这些GUID是在数据导出之前根据需要自动生成的,用户不能更改此参数。

AutomationML GUID 2:当AutomationML GUID已经被应用于PLC连接点或者PLC卡。

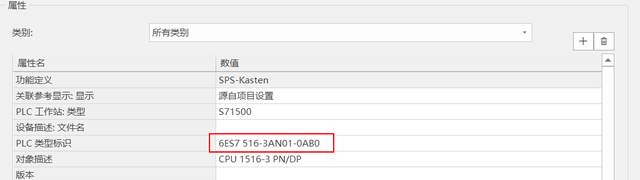

PLC类型标识:如果不包含GSD文件名,则必须为PLC卡指定值,通常在第四位数字之后有个空格。

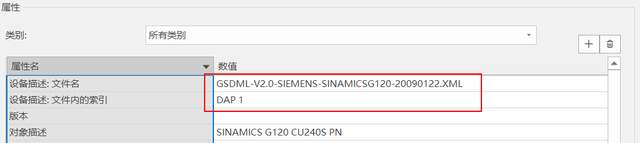

设备描述: 文件名:第三方设备GSD文件,GSD文件必须安装在TIA Portal硬件目录中。

设备描述: 文件内的索引:第三方设备GSD文件索引。

版本:这里可以指定模块的固件版本。如果没有制定规范,则使用TIA Portal中模块的最新版本。



02

PLC结构数据

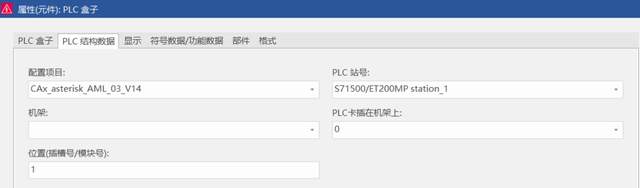

配置项目:可以通过配置项目定义总线配置。必须在所有相关的PLC盒和总线端口(PLC结构数据和总线数据选项卡)上指定配置项目。需将该名称分配给相同配置项目的所有设备,定义设备数量通过AML与TIA Portal进行数据交换。

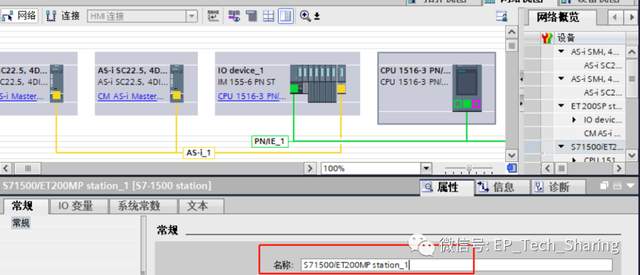

PLC站号:PLC机架所在站号,对于PLC机架上安装的IO模块等,必须输入或选择(下拉)该值。

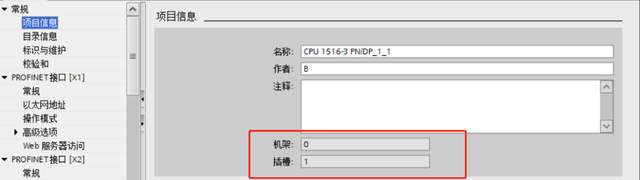

机架:PLC机架号,每个工位的机架编号从0(“主机架”)开始。没有指定PLC型号或GSD文件中带索引的文件名在EPLAN中导入时被视为虚拟机架。PC站和交换机的机架必须配置为零;用于模块分配的所有其他字段保持为空。

PLC卡插在机架上:机架上的PLC卡槽,如果模块安装在机架或者机头位置上,则必须在所有PLC卡上指定值。

位置(插槽号/模块号):CPU模块槽号总是为1,其他模块根据实际所处槽号填写。PC站和交换机此处仍然为空。

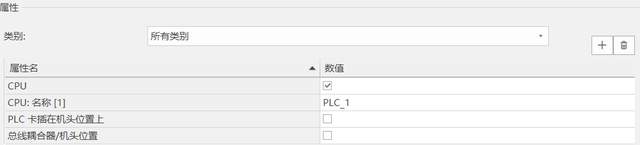

CPU:对于CPU必须勾选复选框;其他模块不要选中。

CPU: 名称 [1]:必须在此为CPU命名,后面其他模块的配置可下拉选择规则:配置项目+PLC站号+名称。

PLC 卡插在机头位置上:必须为总线适配器选择此设置。

总线耦合器/机头位置:设备标记为总线耦合器或机头位置必须勾选此选项,比如ET200SP、PC站、交换机等。

03

PLC端口及总线端口

PLC连接点

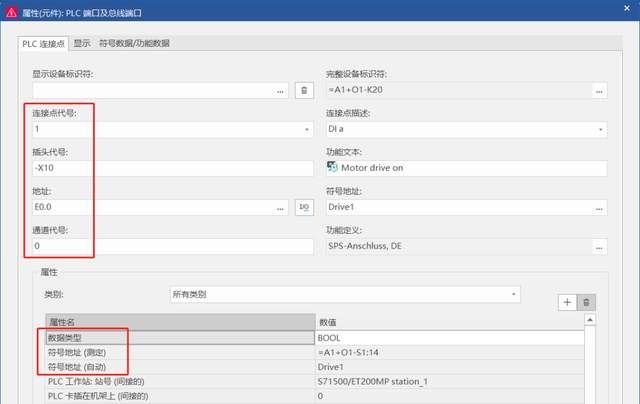

地址:自动编址后会生成对应IO地址。

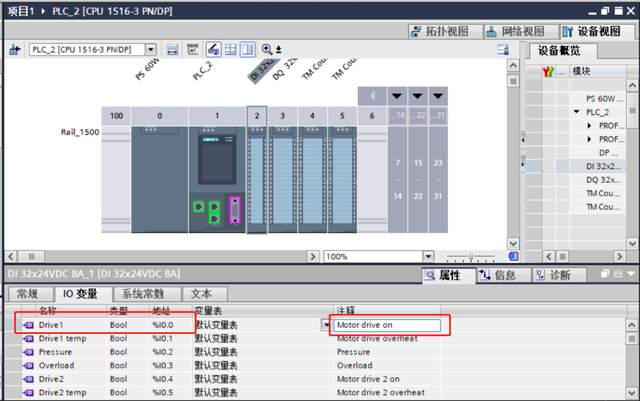

符号地址:如果符号地址栏不填写则会默认生成完整目标连接点的名称,符号地址在一个CPU内必须是唯一的。

数据类型:根据配置在系统端输入数据类型。

功能文本:注释。



总线数据



物理网络:名称:以PN/IE_1为例,该名称在配置项目中必须是唯一的。在同个网段/网络中必须只有一个总线系统。

总线系统:以“PROFINET IO System”为例,名称在同网段内必须是唯一的。

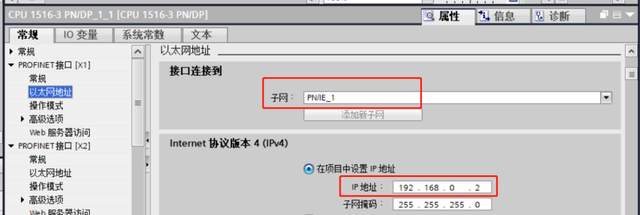

物理网络:位置/节点号:输入总线系统的地址,例如:192.168.0.2

总线接口:名称:基于以太网的总线端口必须包含该值,具体取决于设备和总线端口。非管理型交换机,常用值为“X1”、“X2”、“X3”...



配置名称:下拉选择已配置的名称。

逻辑网络: 名称:下拉选择名称。

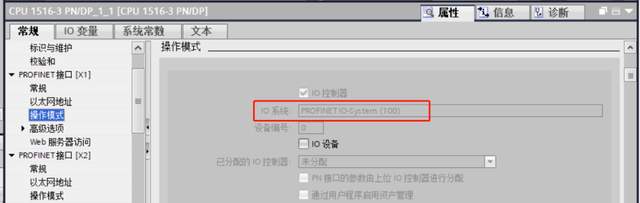

MasterSystemID:PROFIBUS从1 to 99,基于以太网的总线系统则从100开始。

总线接口: 主总线端口:如总线端口被指定为接口内的主端口,则需选中。



04

部件管理

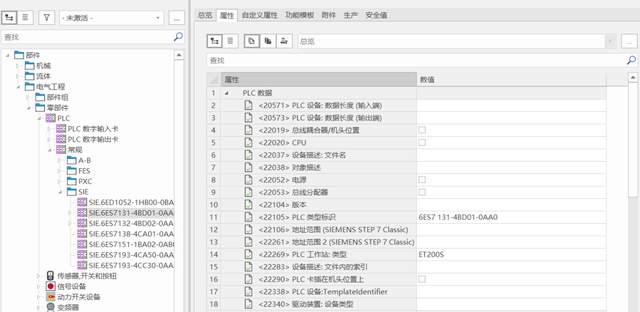

不要看到以上这么多的属性就感到麻烦,其实大部分PLC数据属性都可以提前在部件中定义好,而且西门子官网和EPLAN epulse 中的Data portal都可以直接下载西门子相关的部件,这无疑将会为电气设计过程节省大部分的时间。

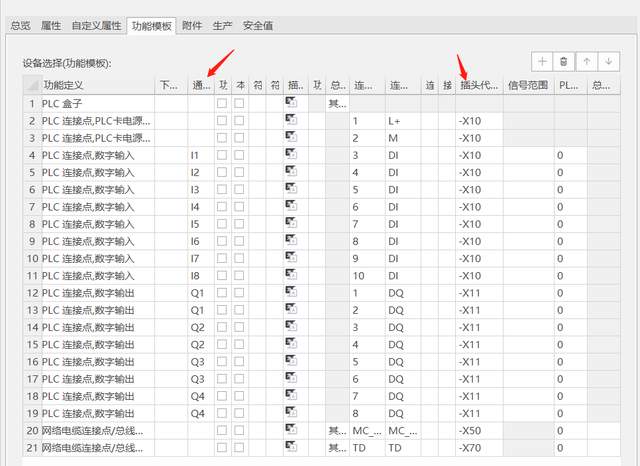

PLC数据属性
