西门子数据表导入博途与EPLAN实例教学

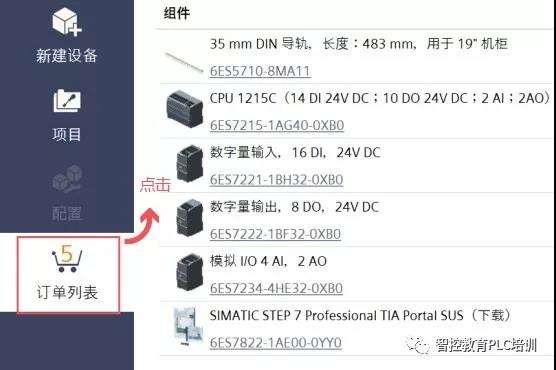

第一步:Selection Tool中进行设备清单的选型。上次的文章中有详细的讲解,这里不在进行具体的说明。

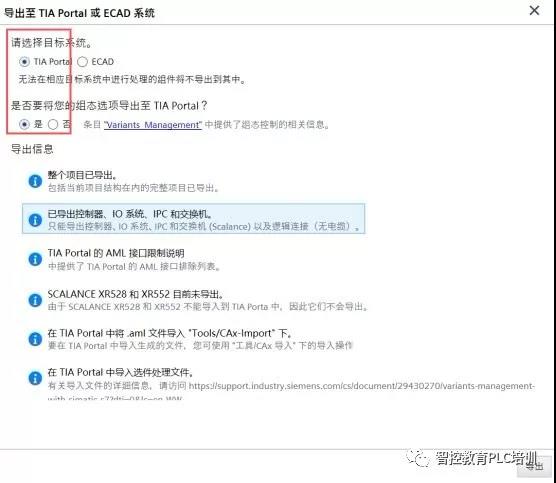

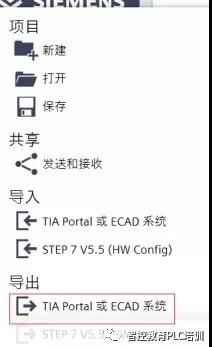

第二步:将TIA Selection Tool中的产品列表导出

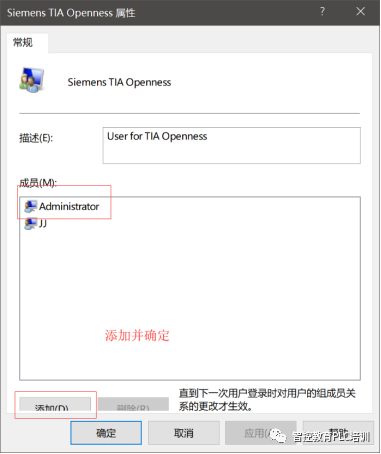

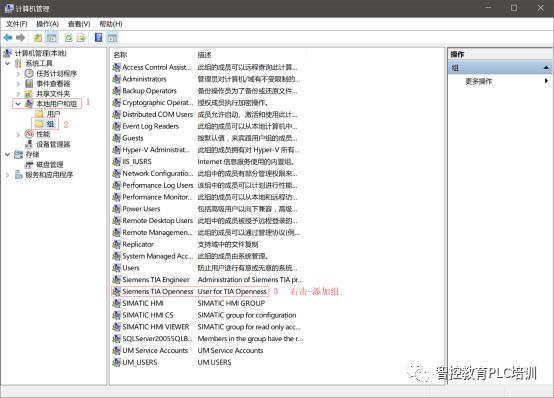

第三步:安装Siemens_TIA_Openness及用户组设置

Siemens_TIA_Openness软件大家可以在博途的软件安装文件夹中找到,一般安装软件时会一并安装。(Siemens_TIA_Openness需要与博图软件一致)。


然后重启电脑

第五步:博途中导入CAX数据

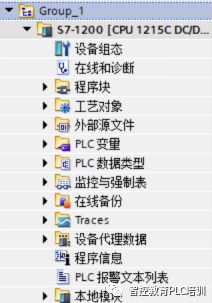

打开博途软件,新建项目,打开项目视图(不用进行任何的硬件组态)

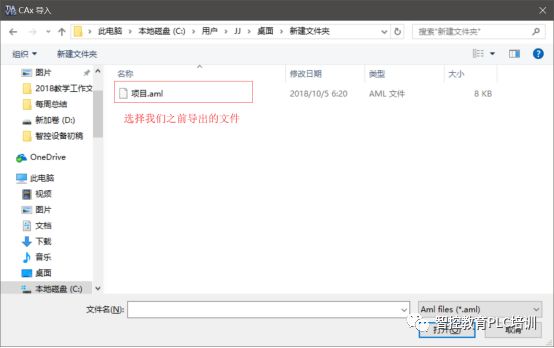

工具-导入CAX数据

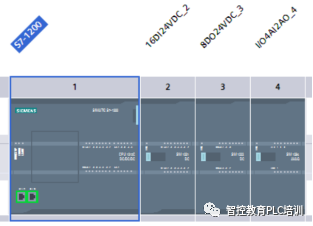

完成导入

导入到EPLAN中的步骤如下:(注意EPLAN中需要有对应的部件库文件和宏)


第一步: 在TIA Selection Tool中选型,创建清单,步骤同上,不再赘述

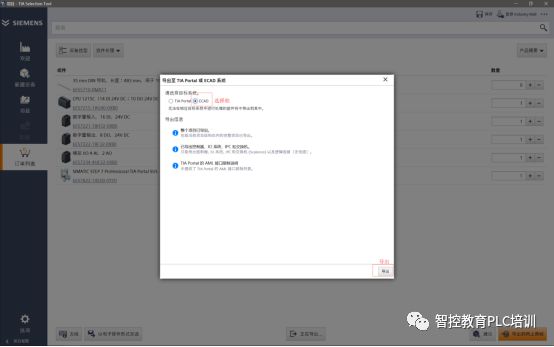

第二步:导出*.aml文件

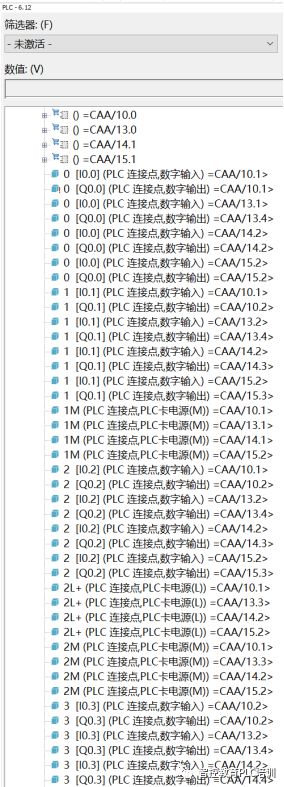

第三步:导入到EPLAN中

建立EPLAN项目后进行以下步骤:

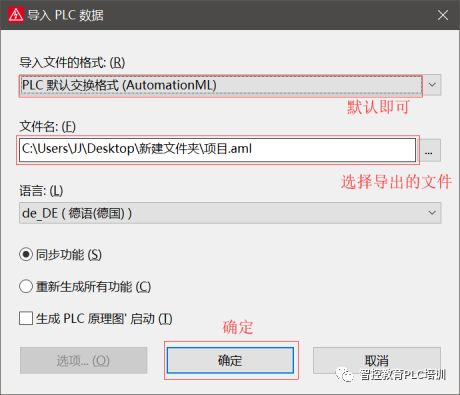

项目数据-PLC-导入数据


按下确定后即可。
