所谓TOPDOWN设计就是首先从顶层对模型进行规划设计，当上层的参数确定后再往下确定下一层的零件的参数，也就意味着下一层的参数由上层确定，随着上层的改变而改变，这对于修改模型用处很大，极大的提高设计效率。
最后完成如下图：
方法：
1.新建组件文件。

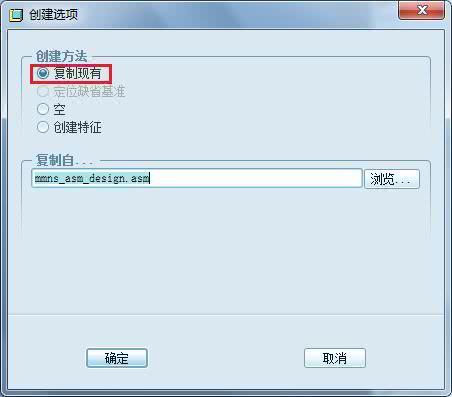

2.点击右侧的【创建】按钮，创建一个运动骨架如下图所示，点击确定。
点击确定。
我们会在模型树中看到一个MOTION_SKEL_003.ASM的组件，这个组件就是一个运动骨架，和我们常见的组件并没有什么不同。我们选择这个骨架，鼠标右击选择【激活】，通过激活我们就可以进入这个骨架的环境。

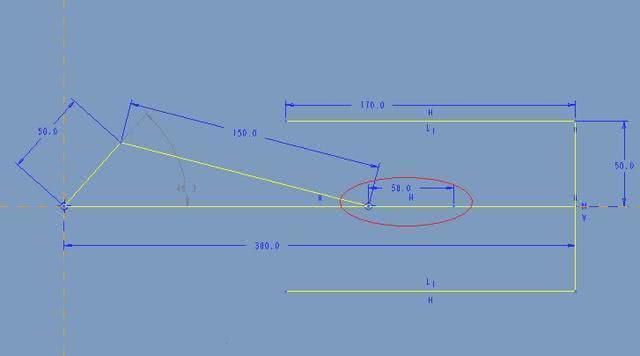

3.点击擦会按钮，在FRON_ASM平面绘制如下的草绘。注意下面的红色圆圈里的线段，这长为50的线段与长为300的线段重合。
4.点击右侧的【创建】按钮，选择【骨架模型】-【主体】，如下图所示，点击确定。
点击确定。

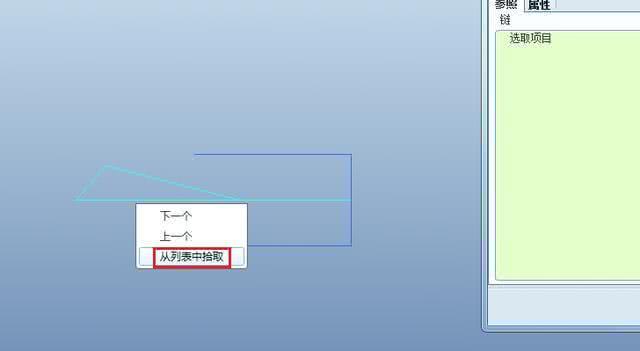

在长为300的线段附近鼠标右击选择【从列表中拾取】，在弹出的窗口中选择长为300的线段。
点击确定。

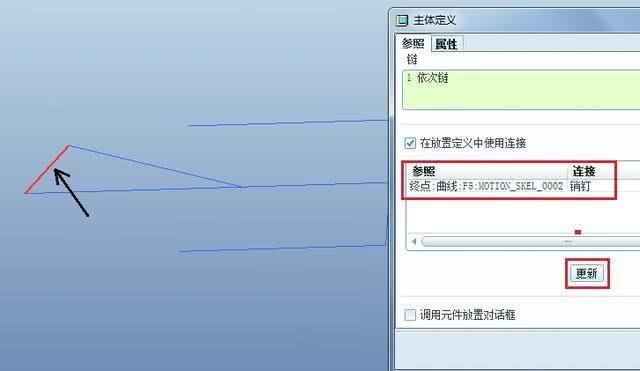

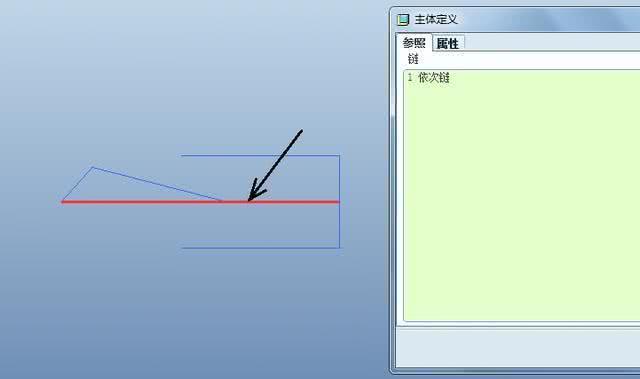

5.采用同样的方法再次点击创建按钮，选择【骨架模型】-【主体】。选择下图黑色箭头所指的线段，点击更新，我们可以看到连接方式。

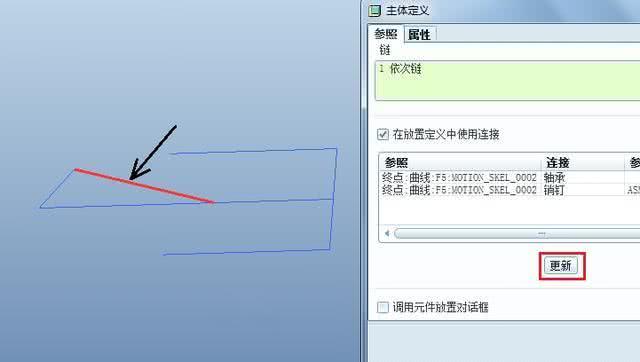

6.采用上面的方法选择下面的线段创建主体骨架。
7.采用上面的方法选择下面的线段创建主体骨架。
8.采用上面的方法选择下面的线段创建主体骨架。

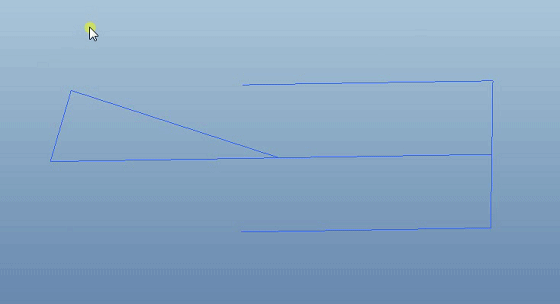

9.点击拖动元件按钮，拖动步骤5里的主体骨架，观察骨架是否正确运动。如果没问题进行下一步。
GIF
10.通过上面的操作我们创建了骨架并创建了主体骨架。现在我们需要返回上一层，也就是ASM0003.ASM环境，选择ASM0003.ASM,鼠标右击选择【激活】。

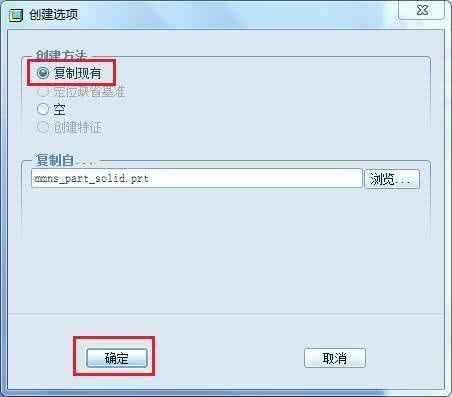

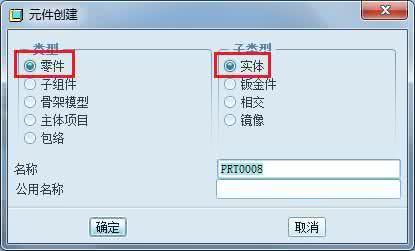

10.点击右侧的创建按钮，按照下图进行设置。

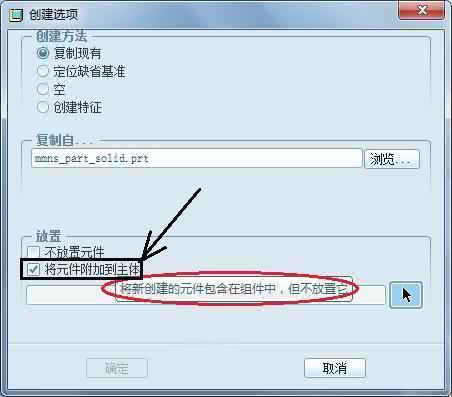

在下面的放置栏中勾选【将元件附加到主体】，我们需要将我们创建的零件附加到之前创建的主体骨架上，这样这些零件之间就会自动添加上连接方式。
选择下图黑色箭头所指的主体骨架，点击确定。

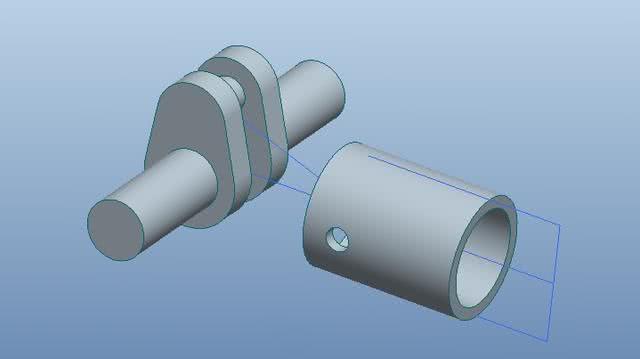

我们可以看到在模型树多了一个零件，这就是上面创建的零件。但这是一个没有特征的零件，我们需要对其添加一些特征。选择这个零件，鼠标右击选择激活，这样我们就进入零件环境中，我们只要对其像创建普通零件那样添加一些特征即可。

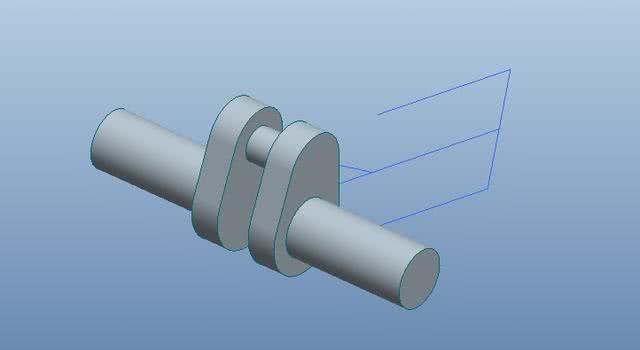

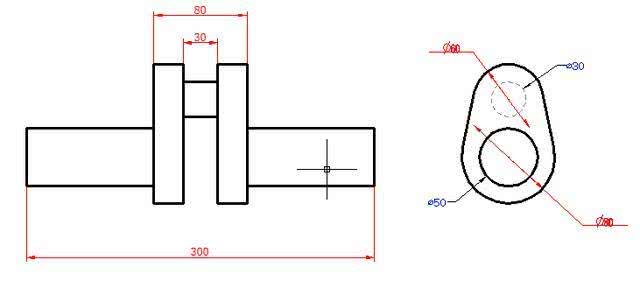

最终创建完成如下图所示。注意:两个轴的轴线的分别位于上面的主体骨架的两端。其尺寸如下图所示。
11.按照上一步的方法再次创建下面的零件。注意零件上的圆孔对应于步骤3草绘红色圆圈里的线段的左端，其尺寸如下：

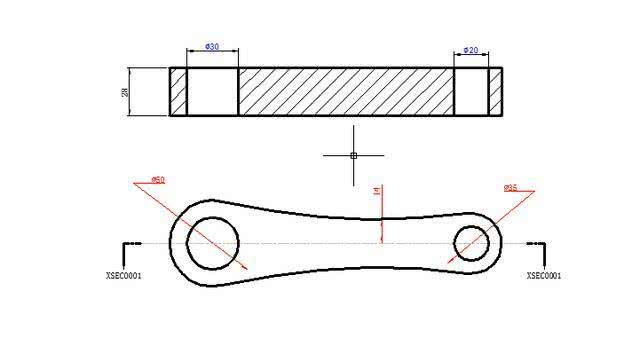

12.创建下面的零件。注意零件的两端的轴线位于步骤3草绘长为150的线段两端，尺寸如下：

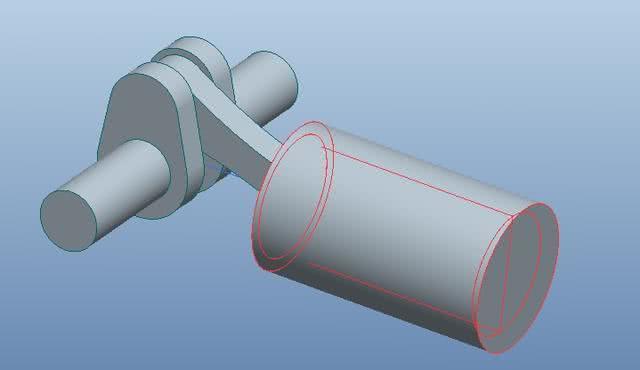

13.创建下面的零件。零件与步骤11的零件配合，其尺寸如下：
14.完成之后我们拖动零件机构就可以运动起来了哟~
