Proe/Creo产品结构设计：止口设计解析

止口设计一般在产品结构设计过程最开始需要考虑的设计，止口设计一般在proe抽壳后就要进行设计。止口设计表现在产品结构设计中的通俗定义就是限位，限制产品的位置，不能随意移动产生断差。

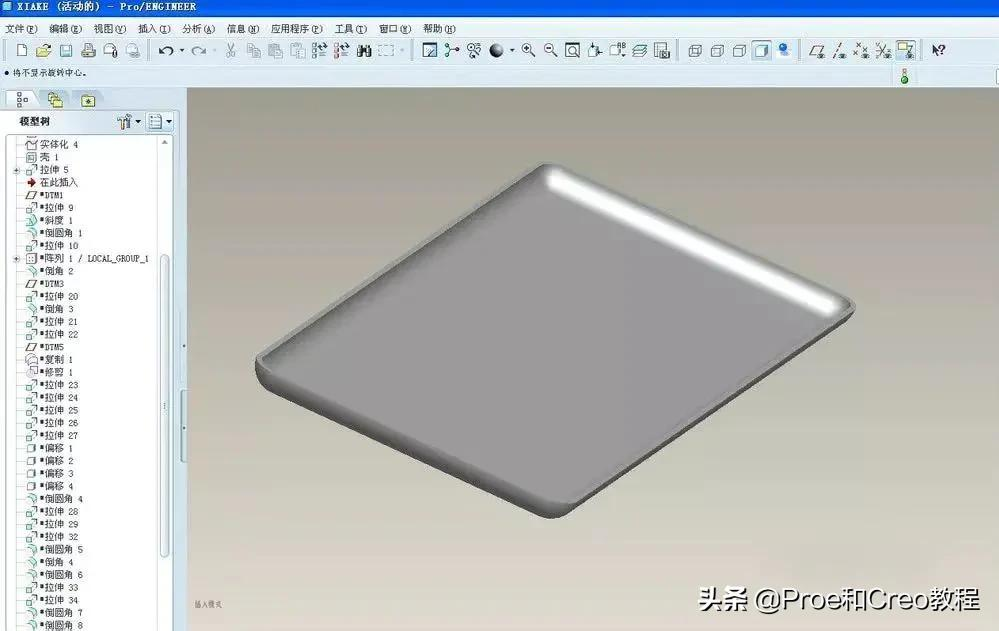

1.设计前，产品的外观拔模斜度和壁厚都已经画好和设计完成。

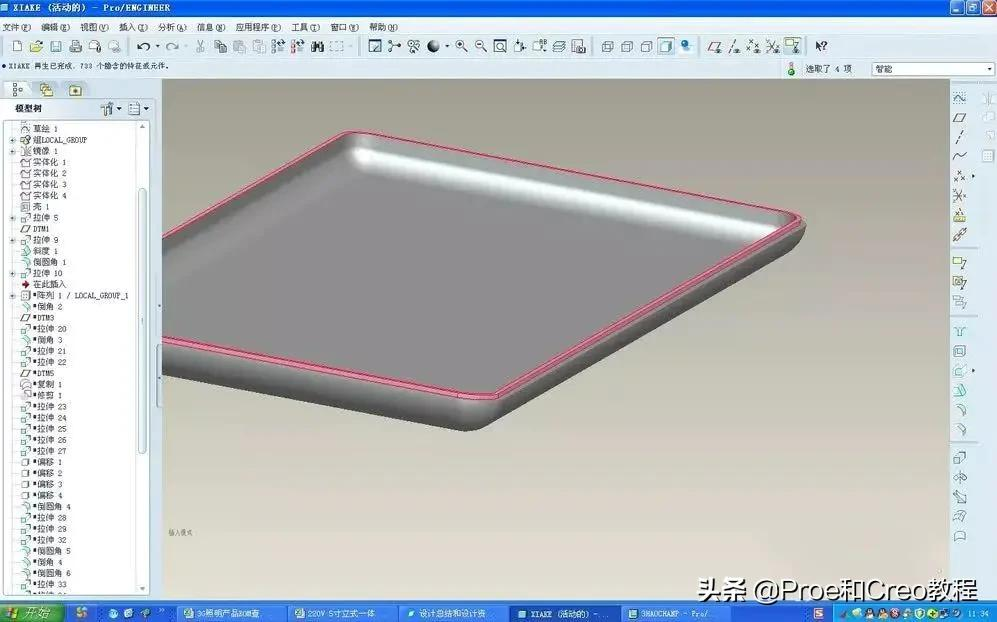

2.设计凸止口，凸止口是相对于凹止口的，简单来讲就是一个凸出来的筋位插入凹槽中。根据产品的大小和高度及适配难易性，凸止口的宽度一般是壁厚的一半或者根据壁厚稍微少点。高度根据产品的特性来设计，一般小型产品1mm高，中型产品2mm~3mm。根据产品特点，这个高度决定了装配的顺畅度，还有就是要考虑修剪后的bij

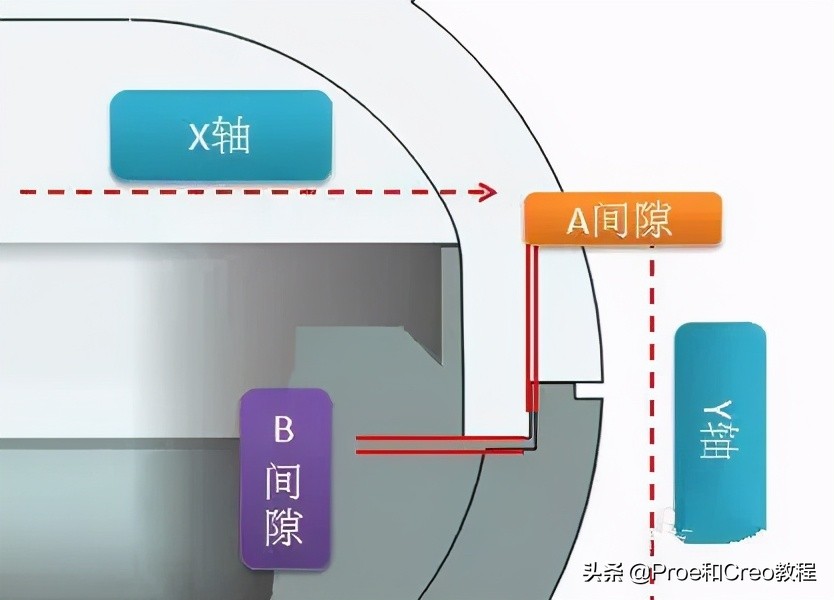

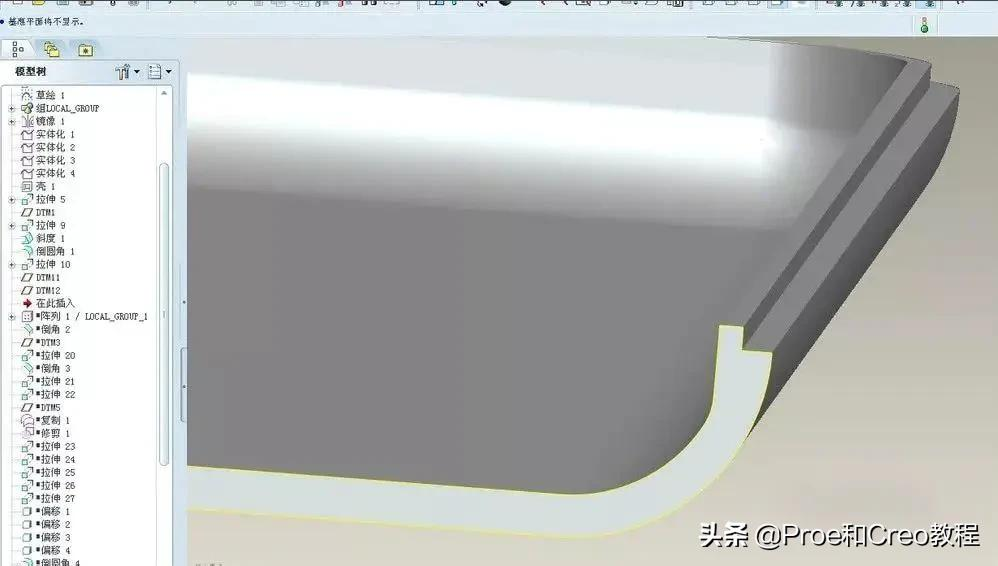

3.设计凹止口。凹止口与凸止口是留有间隙的，一般都设计0.1mm的间隙，下面的间隙设计成0.2mm。

1.理论上B间隙应该比A间隙大。因为B间隙过小会导致两者外观美工缝隙过大。

2.一般情况下，产品中小型的件都可以参考A：0.1mm；B：0.2 mm。大件可以适当增大，后期可以电火花处理。

4.止口已经基本设计完成，根据产品的长度和宽度，我们可能要设计反止口，防止产品变形导致缝隙和定位不好。

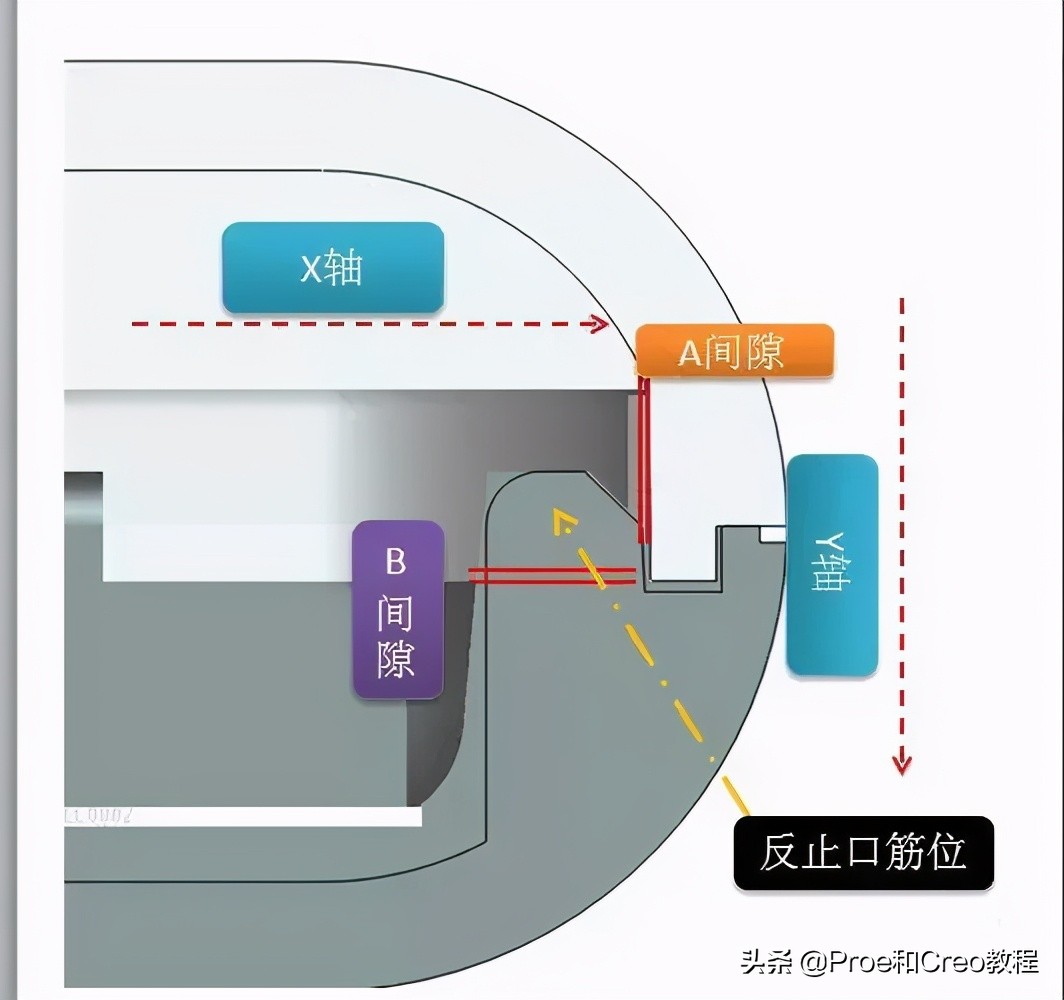

5.反止口设计，反止口有的叫反叉骨。我理解的就是一个筋位插入一个两边都有限位的槽里，就是防止变形而保证两者之间间隙的一种设计方法。理解起来很简单，就是防止上面件往里面移动，也就是我们所说的限位。反止口最好有一定的斜度和C角，方便装配和模具成型。

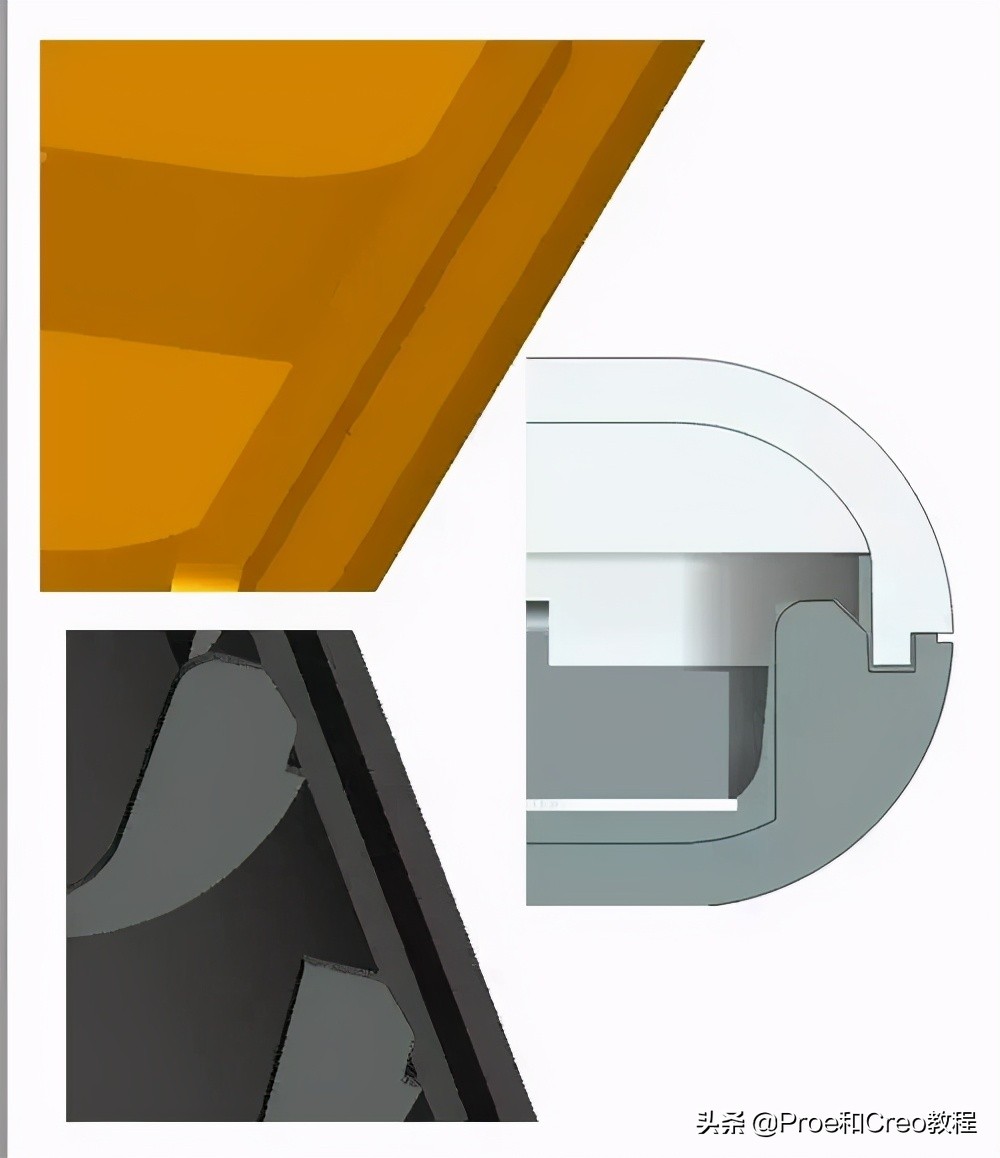

6.给大家一个参考吧。小型的产品。具体的要多看别人模型，多拆机分析。多对比，多拆机分析别人的模型。

注意事项

1.止口设计形式多样化，但是核心就是限位。理解XYZ方向是关键。

2.止口设计要考虑模具成型。
