Allegro导出BOM设置步骤

阅读数 1037
点赞 45
article_banner

环境:以下操作基于Cadence 17.2版本

在Allegro中打开PCB文件,单击菜单栏Tools->Quick Reports->Bill of Metrials Reports

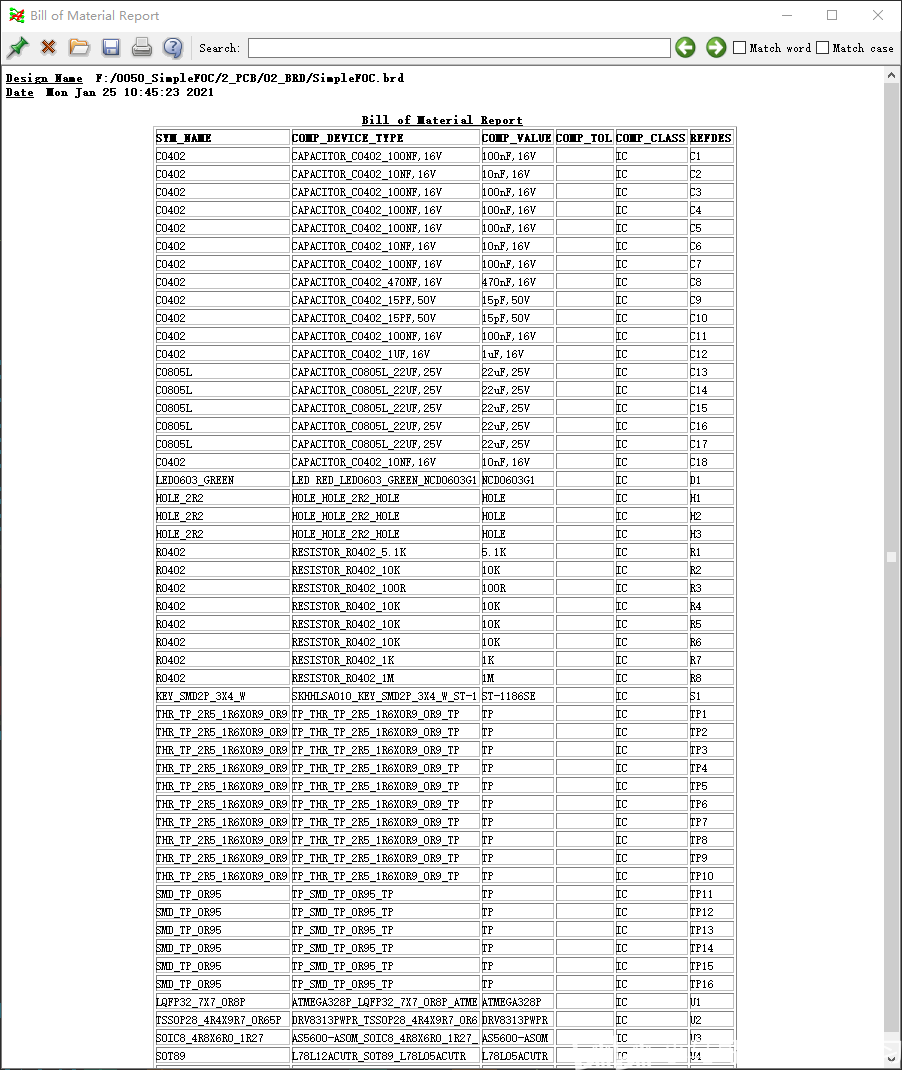

就会弹出Bill of Metrials Reports窗口如下图:

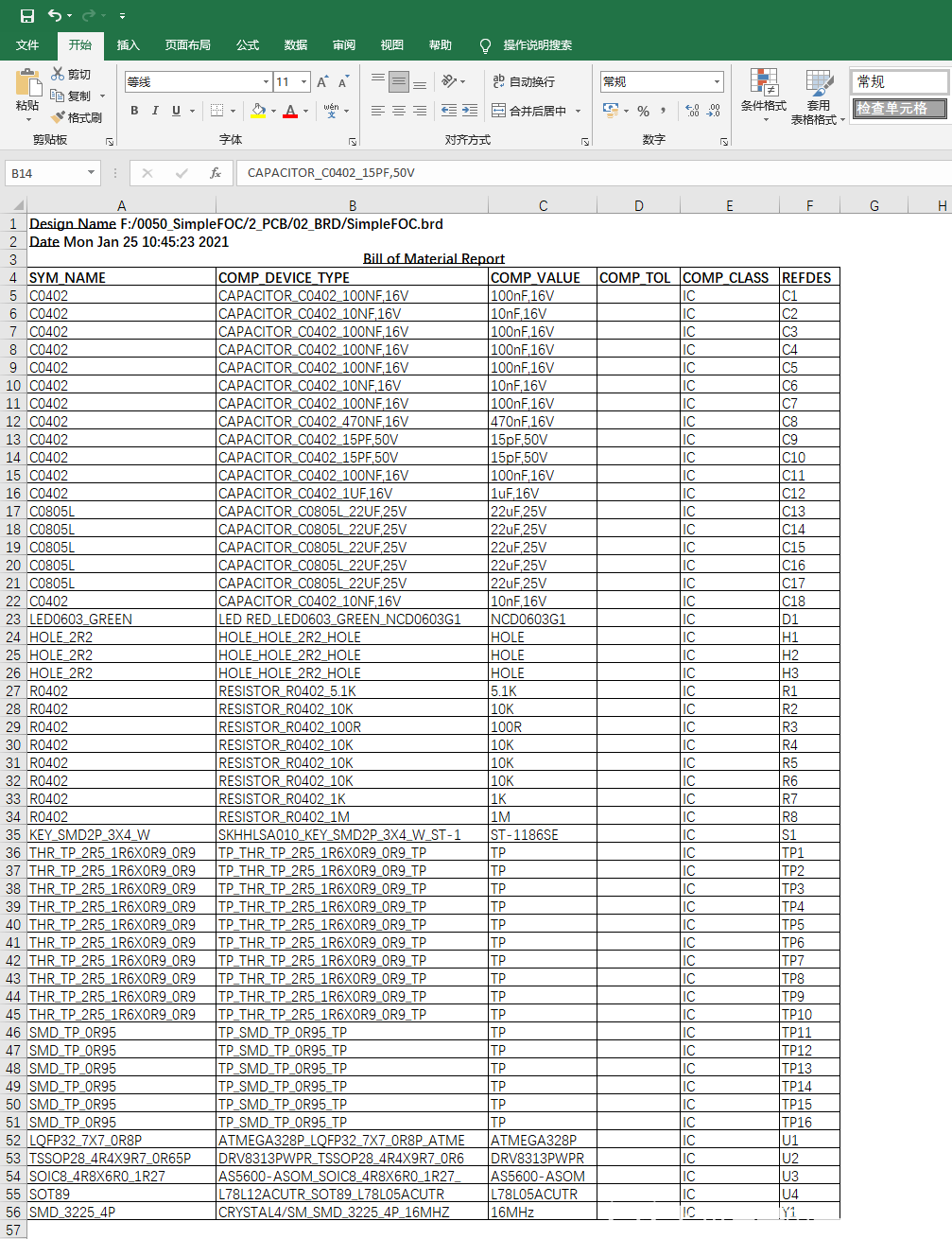

保存为HTML文件即可,然后可以使用Excel打开这个HTML文件进行编辑整理即可:

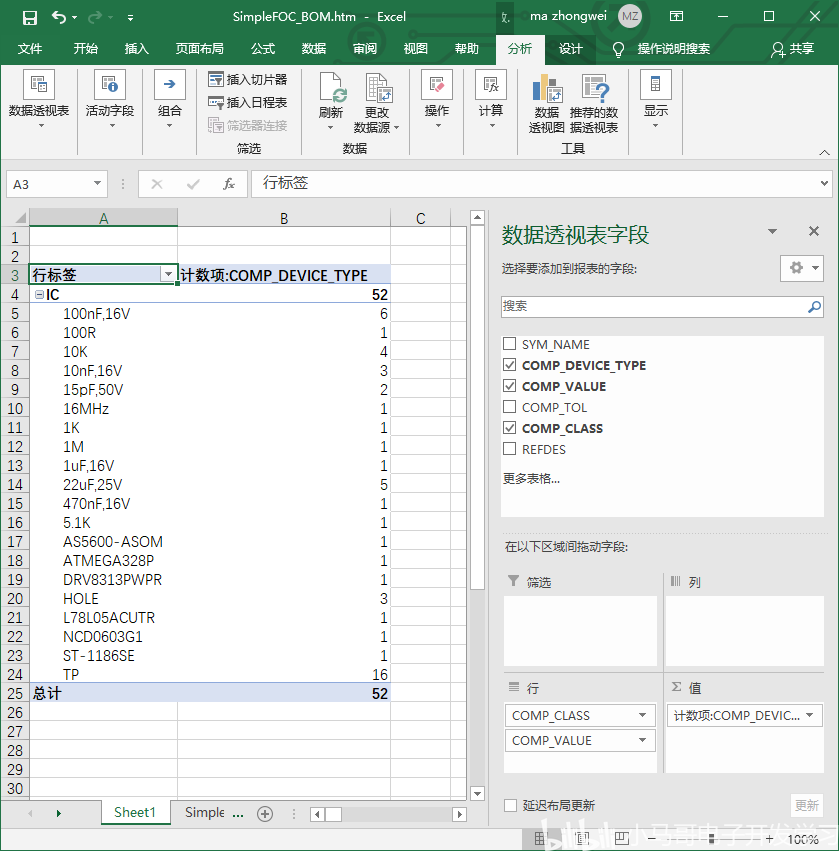

可以看到使用这个工具生成的BOM,是把每个器件单独列为一行的,这样的数据其实比较方便,我们可以在excel中使用数据透视表功能来快速整理出我们想要的BOM格式,例如整理成如下这样:

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
