Orcad元器件编辑界面常用菜单详解

1. 菜单栏

（1）File（文件）：主要用于完成对各种文件的新建、打开、保存等操作。

（2）Edit（编辑）：用于完成各种编辑操作，包括撤销、取消、复制及粘贴。

（3）View（查看）：用于视图操作，包括窗口的放大、缩小，工具栏的打开、关闭及网格的设置，显示。

（4）Options（参数）：主要用于对各参数的设置。

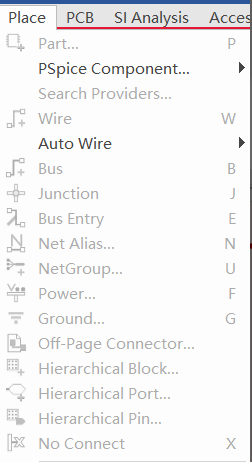

（5）Place（放置）：用于放置电气导线及非电气对象。

（6）Design（设计）：用于新增原理图，元器件等，移除，更新等操作。

（7）SI Analysis（仿真）：用于SI仿真。

（8）Window（窗口）：改变窗口的显示方式，可以切换窗口的双屏或者多屏显示，关闭工程文件，打开最近的文件等。

（9）Help（帮助）：查看Cadence Allegro的新功能、快捷键等。

2. 工具栏

工具栏是菜单栏的延伸显示，把操作频繁的命令提供窗口按钮（有时也称图标）显示的方式。

3. 绘制工具栏

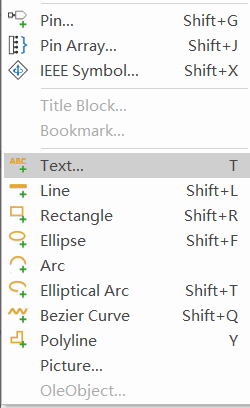

通过这个工具栏，可以方便的放置常见的IEEE符号、线、圆圈、矩形等建模元素，如图4-3所示。

Draw Electrical：用来放置引脚等。

Draw Graphical：用来绘制外形框如矩形框，多边形等。

4. 工作面板

（1）元件列表：用于元件的新建、编辑界面进入、重命名、复制、剪切等。

（2）工作区：用于元器件的编辑，绘制元件符号的外形及引脚等。

（3）元件属性：编辑元件属性的界面，可以设置元件符号的名字、引脚名、引脚号等。
