Pads脚本编辑器故障解决全攻略

最近随着EDA线上课程进入Pads，小易的电脑系统是Win7的，安装PadsVX.0后，基本没出现什么问题，但同学们的电脑很多都是Win10系统的，安装PadsVX.0版本后，出现了很多奇怪的问题，先是按下键盘就程序死掉（解决方法请看以前的文章），现在开始讲Pads脚本编辑器，很多学生又反馈说他们Pads的脚本编辑器打不开，但安装了PadsVX2.10的同学这个问题就没有出现，就建议同学们安装PadsVX2.10的版本。

Pads被西门子收购后推出全新的PadsVX2.10版本，功能更强大，但缺点是占用的空间非常大，已经和Mentor、Cadence、AD达到了同样的水平，线上班要学习Cadence、AD和Pads这3个软件，如果在C盘要安装PadsVX2.10的版本，3个EDA软件在C盘就要占用将近60G的空间，何况还要装其他软件，所以小易和很多同学一样，都是选择按装的PadsVX.0版本。

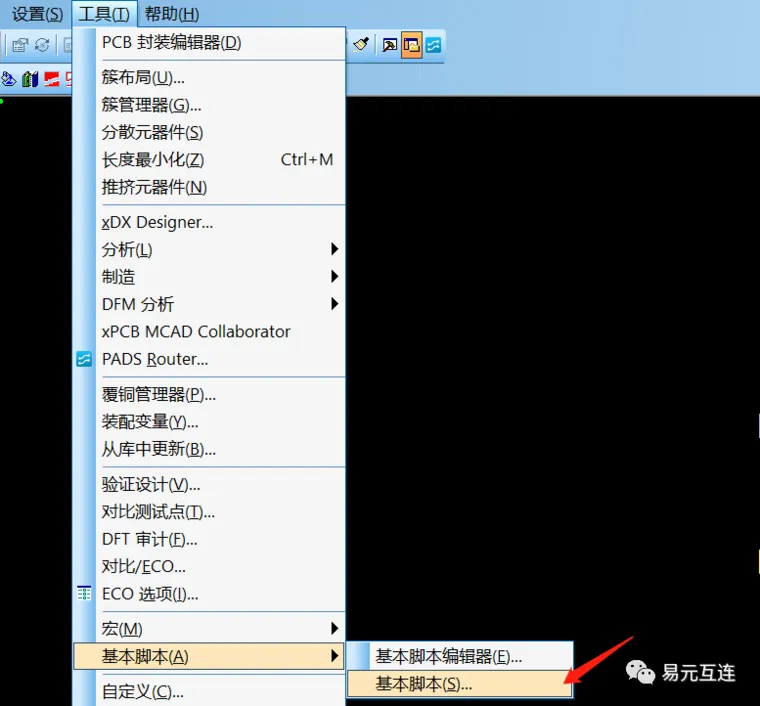

小易专门找了一台Win10系统的电脑，安装好PadsVX.0，打开Pads layout,果然点击基本脚本编辑器或基本脚本，都没有出现脚本的对话框，只是在前面出现一个勾选的样式，小易的PadsVX.0已经解决了，所以没有勾选出现，最初是有勾选的；

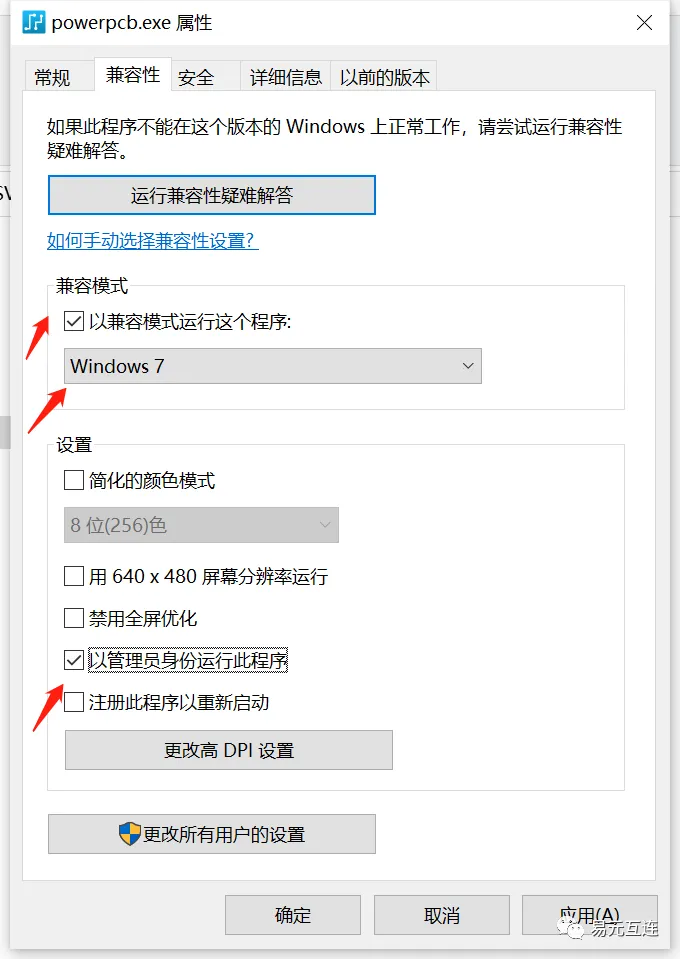

后来查找资料，才知道是系统兼容的问题，解决方法如下：在C:\MentorGraphics\PADSVX.0\SDD_HOME\Programs下，找到powerpcb.exe文件，右键选择“属性”；

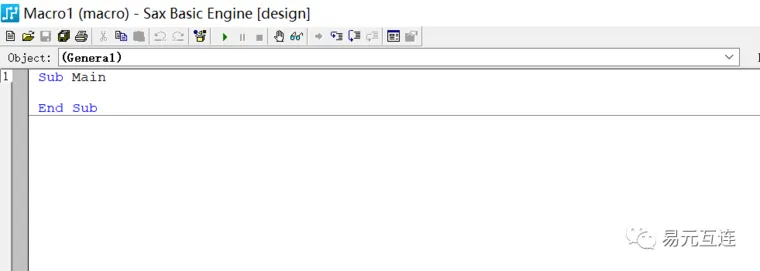

在兼容性内按照上面的选择就可以了，这样就按照win7进行兼容运行了。然后选择工具>基本脚本>基本脚本编辑器,就可以看到基本脚本编辑器可以像Win7一样正常打开了。

我们就可以在这个编译环境里，调试和修改自己编写的各种脚本文件了。Pads的脚本虽然没有Cadence的skill功能那么强大，但比Skill更容易学习和掌握，编写的难度也要比skill小很多，这也是Pads能够吸引大量使用者，长期占据EDA市场的一个原因。
