解决AutoCAD中填充与线型比例问题的秘诀

AutoCAD中用两个变量 MEASUREINIT和 MEASUREMENT来控制制图文件的公制或英制的问题。

公制使用：acadiso.pat 及 acadiso.lin

英制使用：acad.pat 及 acad.lin

MEASUREINIT：控制从头创建的图形是使用英制还是使用公制默认设置。

MEASUREMENT：控制当前图形是使用英制还是公制填充图案和线型文件。

值为 0 时用英制，为 1 时用公制

在国内一般都设定为1就可以；

但有时拿到别人画的图时常有用填充图案 格式刷 刷不过去的情况，非常的不爽，还有线型在不同文件间复制时也会有比例不一的情况这时可以看看两个图的 MEASUREMENT 设定是否一样。

如果问题还没解决，看一下是不是装了天正插件，天正会自作张的覆盖原有的

acadiso.pat acad.pat ，这样修改以上两个变量的值就不会起作用。

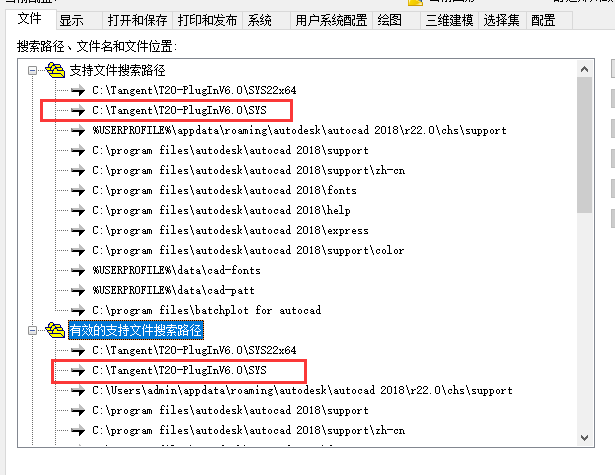

   天正插件添加的文件夹

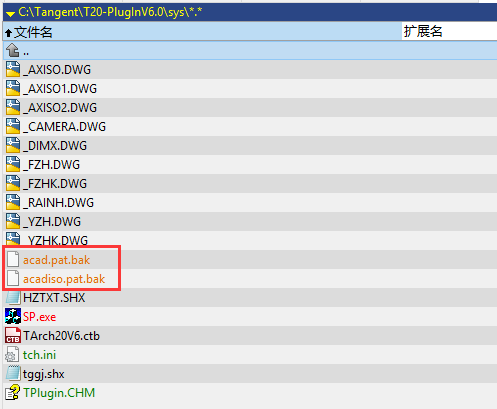

   天正文件夹内的两个文件改名
