AutoCAD中的超级填充命令（2）

图块填充是将图纸中的图块填入闭合区域内。

执行方式

图块填充：

1.输入超级填充命令“SUPERHATCH”（快捷键：SUP），空格键确定。

输入命令

2.选择“填充图案类型——块”，在“超级图案填充插入”面板，点击“图块——图块”，选择要填入地块或输入要填入的块名，点击确定。

选择“块”

确定图块

3.根据提示，指定插入点，再分别输入“x比例因子/y比例因子/旋转角度”的数值。（或者直接默认原有比例，空格键三下确定。）

指定块插入点

输入X比例因子

输入Y比例因子

指定旋转角度

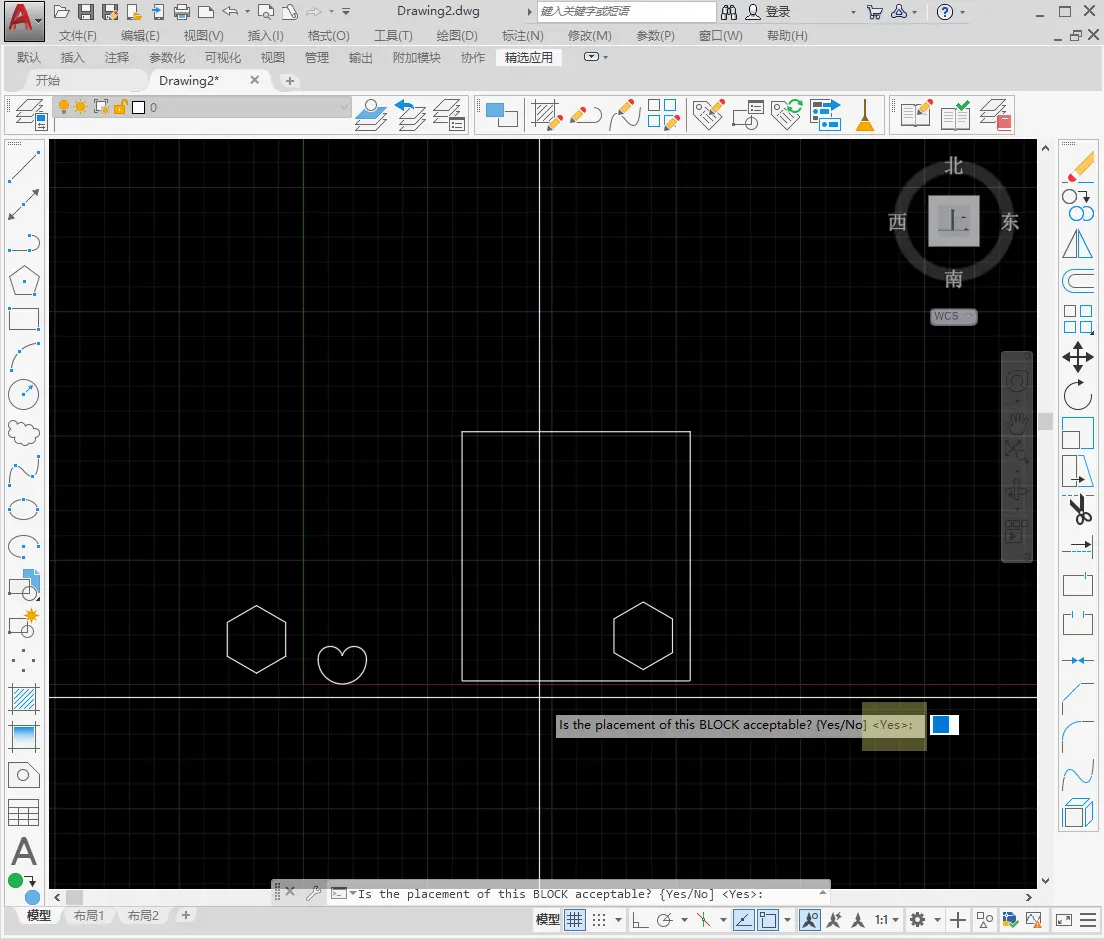

4.根据提示“是否确定选择位置” 选择“YES”或空格键确定。然后指定block的两个角点（点击紫色方框的左下点和右上点），按下enter键确定命令。

确定块放置位置

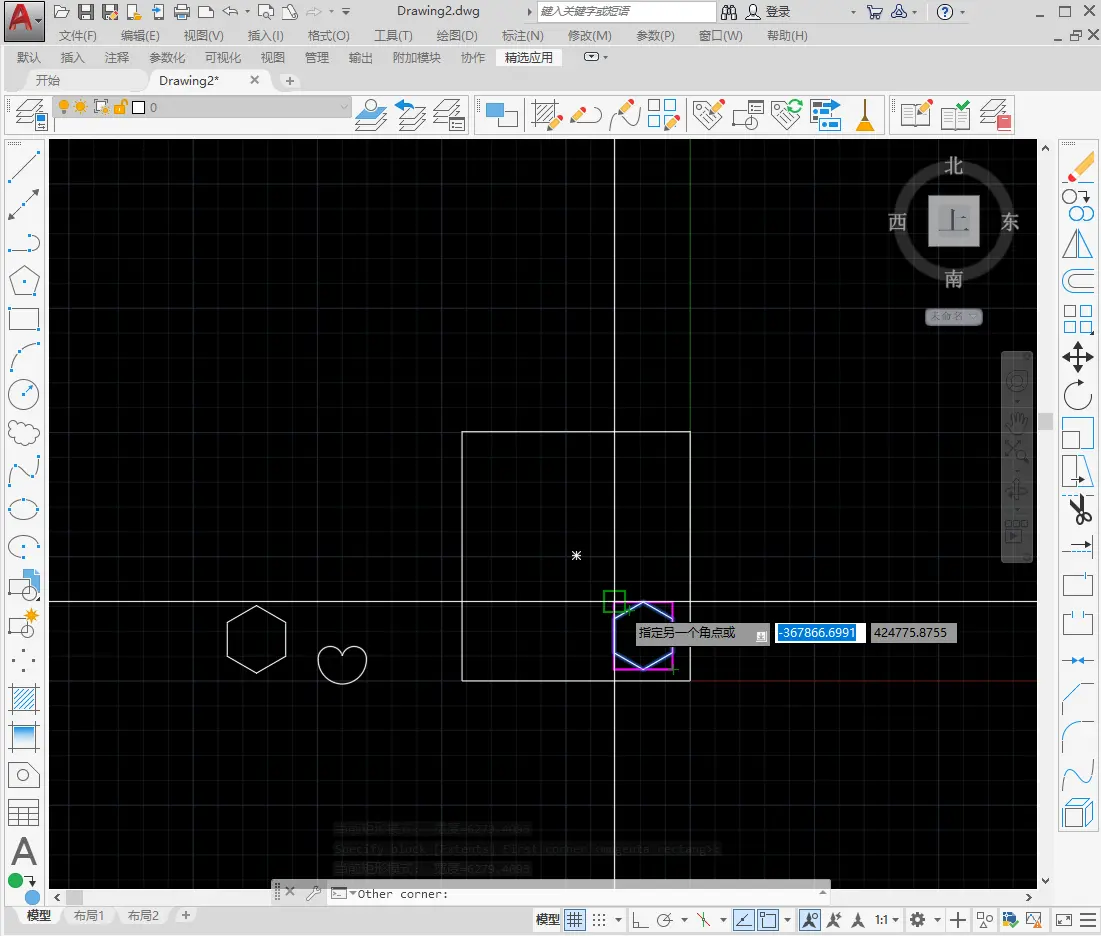

指定第一个角点

指定第二个角点

5.最后点击将要填充的闭合区域内部任意一点，按下空格键确定命令，图块填充完成。

指定块选项

图块填充完成
