AutoCAD 2021软件使用全攻略

autocad2021使用教程

1、软件背景调整

  （1）打开软件，点击开始绘制

  （2）在绘制界面找到界面左上角的A字符，点击后，找到弹出界面的“选项”点击进入

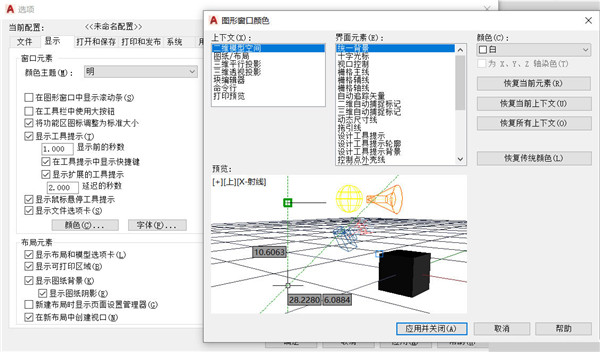

  （3）在选项界面中找到显示栏，显示栏当中的窗口元素中的颜色主题指的是软件工作菜单栏和工具栏的主题，点击窗口元素中的颜色选项可以调整工作区域的背景颜色等

  工作区域背景颜色调整界面如下

  2、工作区域视图调整

  对视图的调整一部分在菜单栏视图选项，一部分在命令行右下角的地方。

  例如，取消或显示工作区域的坐标系在视图选项

  取消或者显示工作区域的网格线在命令行右下方

  3、模型的导入注释标注

  (1)向CAD软件中导入模型

  在菜单栏中找到插入，在插入中找到输入选项后点击，在三个选项中选择输入后选择你要导入的模型文件即可（个人建议.dxf文件和.sat文件，其中.sat文件建议6.0及以下）

  (2)模型结构注释

  对模型的结构进行注释的时候也有两种方法，一种是采用多重引线的方法，另一种是插入字段的方法。

  1）多重引线法

  在菜单栏当中找到注释选项，选中点击后就可以看到多重引线，点击多重引线就可以在模型想要的地方进行引线注释

  若要修改引线及注释字体的格式，在多重引线图标的右侧点击STANDARD，再点击管理多重引线样式就可以进行修改

  2）插入字段法

  在菜单栏的插入选项中找到字段，点击，放到所需的位置对字段进行编辑即可

  双击字段就可以编辑，然后可以在软件左上方调整字段的格式

  3)模型的标注

  模型的标注在菜单栏的默认和注释当中都有，都可以使用。找到默认中的标注或者注释中的标注，选择你所需的标注样式，例如线性、半径等，就可以对模型进行标注。

  当需要对标注的箭头、文字等改动时，分别进行下面的操作即可

  4、模型颜色填充

  填充模型的选项在菜单栏默认选项的下方，点击即可

  填充时可在工作区域上方对图形填充样式进行选择
