ANSYS中输电塔与输电线脱冰动力分析详解

(1)什么是输电线脱冰

      输电线路穿越覆冰区,输电线脱冰跳跃会引起线路故障。输电线脱冰跳跃,一般会引起两种事故:一种是输电线的覆冰厚度超过设计值,会导致输电线垂度增大,输电线脱冰后跳跃,可能会导致输电线间距或地线输电线间距小于最小电气安全距离,发生输电线短路、闪络或跳闸等安全事故; 另一种是覆冰厚度过大,覆冰荷载超过输电线或电塔的机械强度,或输电线脱冰与风荷载导致的动力作用,造成输电线路断线或电塔倒塌。

(2)有限元分析步骤

       将输电线抽象为悬索结构,两侧连接在电塔上。主要有如下三步:

1)有限元模型的建立

      输电线采用link10单元,输电塔采用beam4单元,按几何结构坐标建立几何模型,赋予相应参数,划分网格。

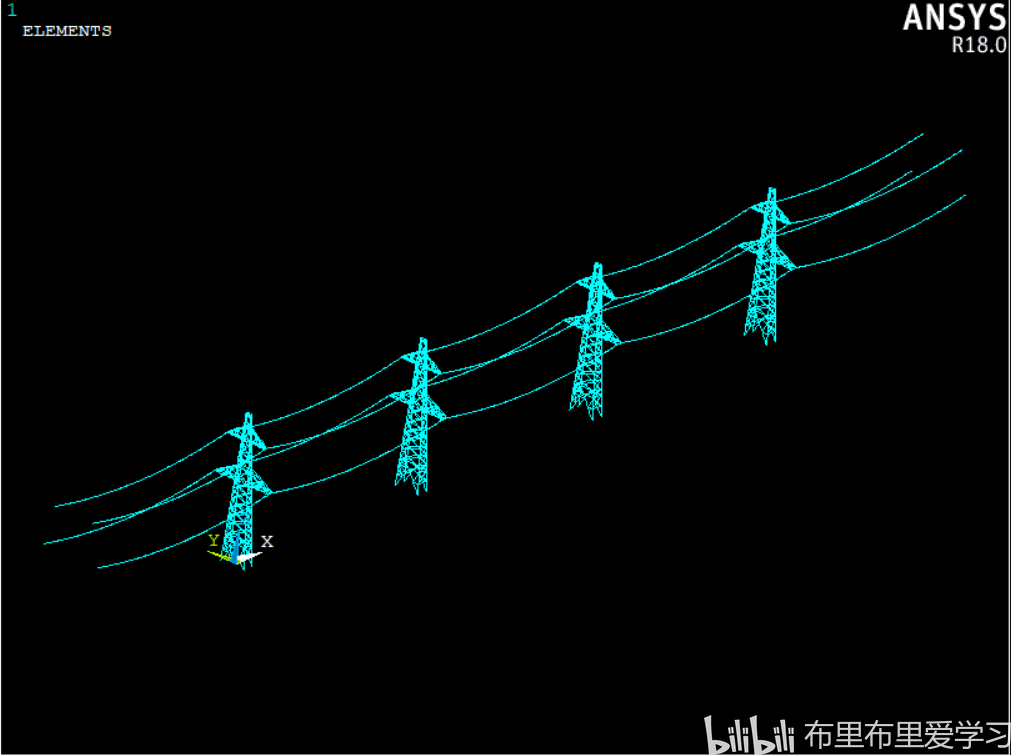

   含输电塔的输电线模型

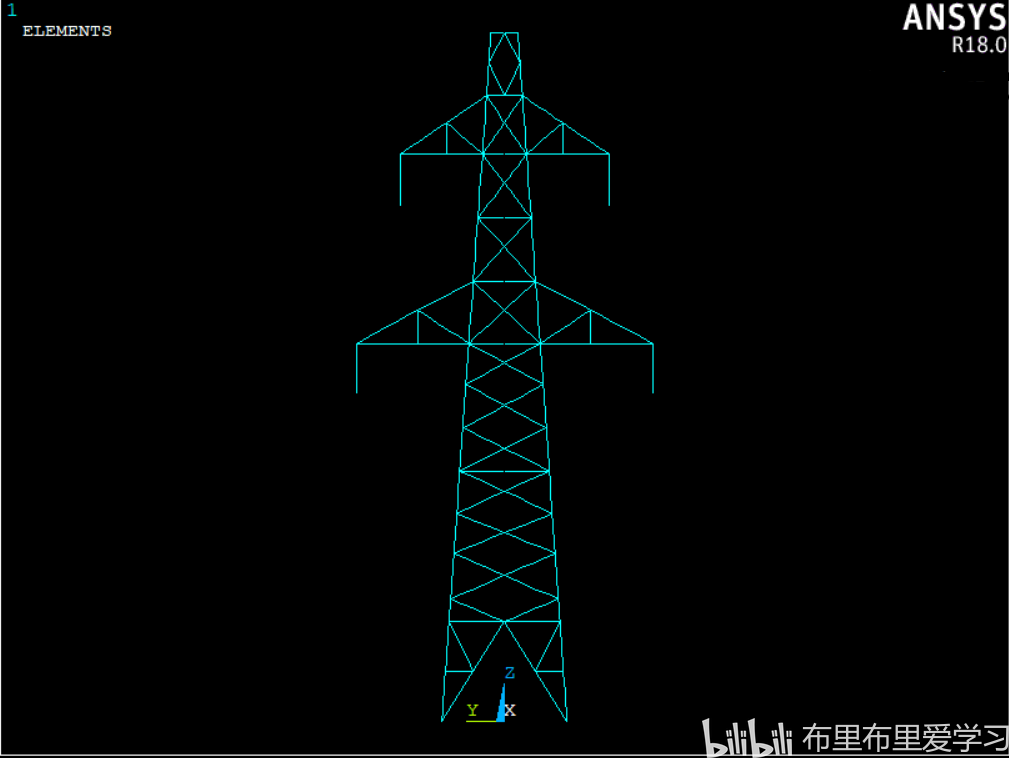

   输电塔侧面


2)悬索结构找形迭代

       通过悬索设计张拉力控制迭代收敛,找到合适的初始节点位置。

3)脱冰过程动力分析模拟

      脱冰过程为突然卸载的瞬态动力分析,通过定义瞬态分析、分析子步等,进行结构计算

(3)提取结果

      提取动力分析结果需要在/post26后处理里进行。定义变量存储跨中节点的竖向位移,绘制跨中节点竖向位移随时间的变化曲线。可以看到,由于存在阻尼,跨中节点的竖向位移在卸载的一瞬间的最大的,随后就逐渐衰减。

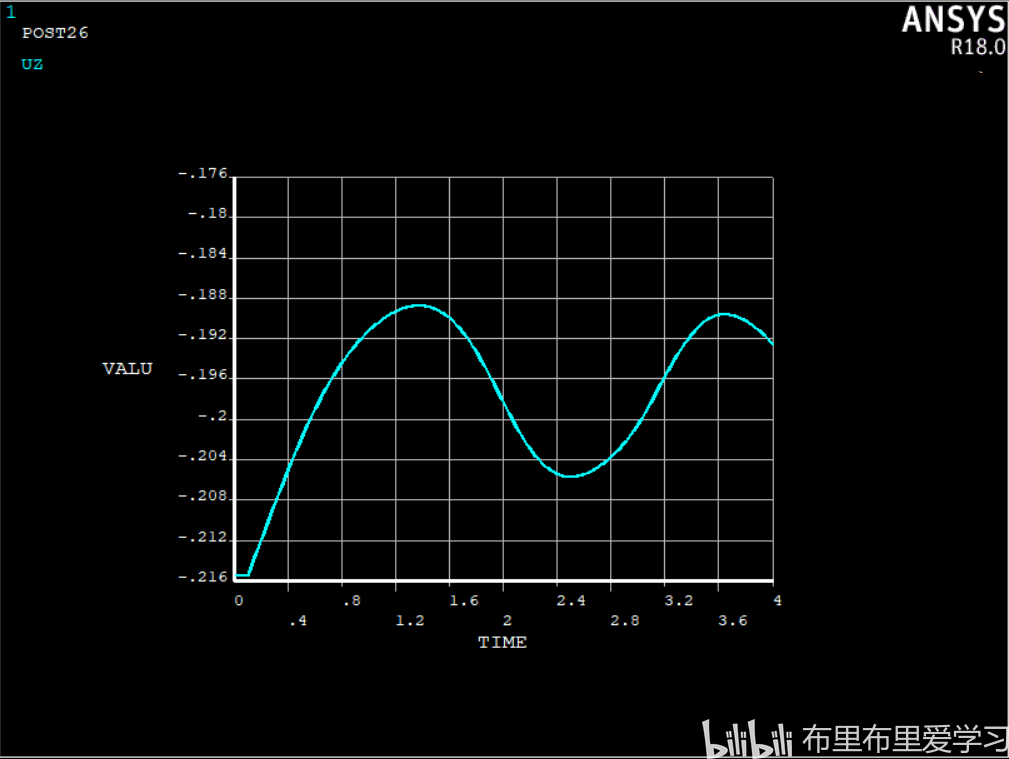

   阻尼比较小时的跨中节点竖向位移变化时程曲线



   阻尼比较大时的跨中节点竖向位移变化时程曲线
