PCB设计光绘层管理：导入导出技巧

因为每个人的习惯不同，所以在平常的设计中查看的光绘层是不同的，有助于自己快速的layout。但是在每次拿到别人的板子去改版或者重新设计时，都要添加自己习惯的光绘层，就比较麻烦。每次都要新建相应显示层，再添加相应的子层。所以今天整理一个相对简单的方法，按照下面的操作流程可以导出一个模板，以后只要把模板导入新的brd文件就可以了。

首先简单介绍添加光绘层的方法：

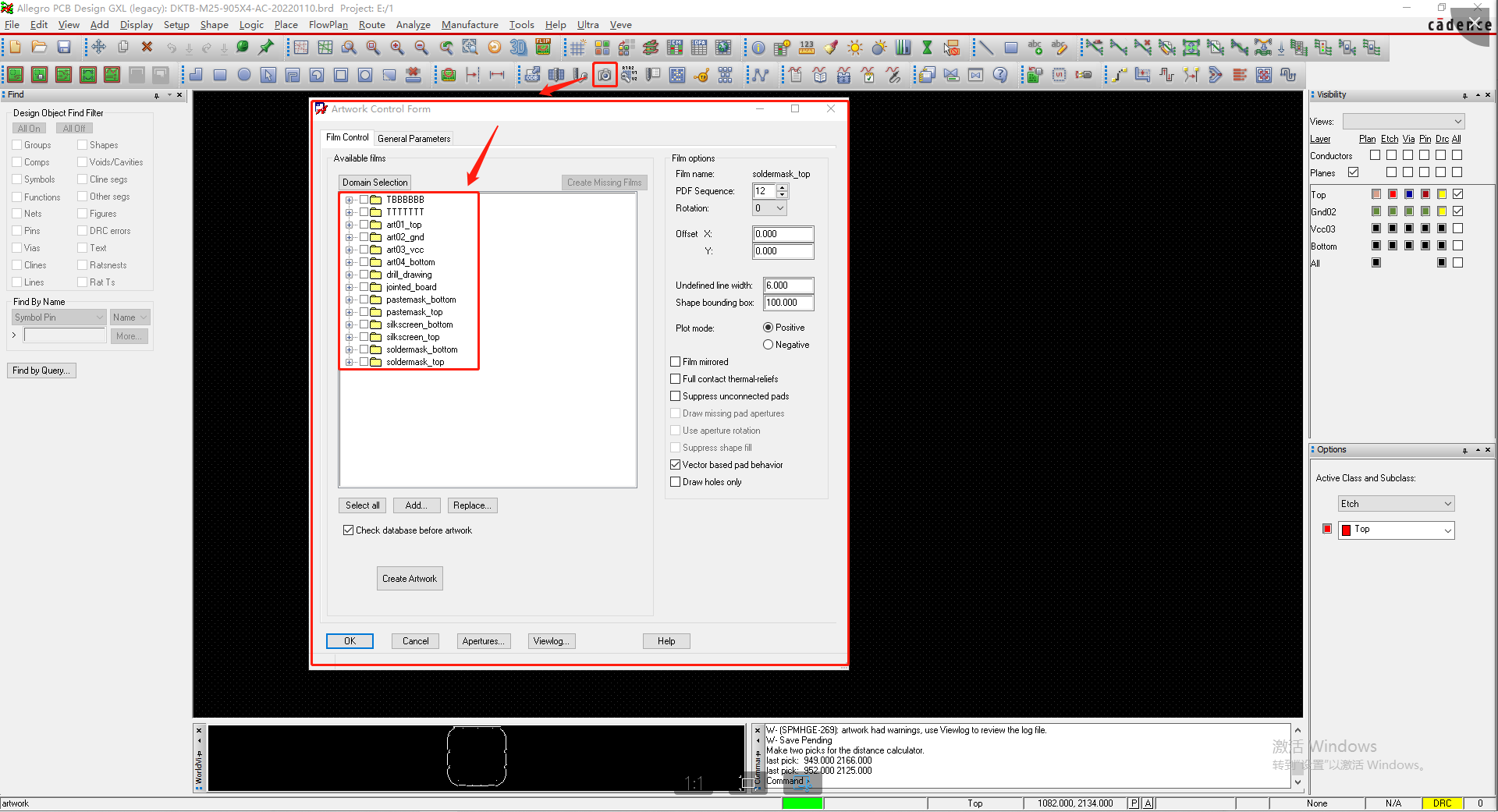

第一步：在Allegro的PCB Editor的菜单下选择Artwork命令，会弹出我们Artwork Control Form也就是我们一般导出的gerber层，相应的操作如下图：

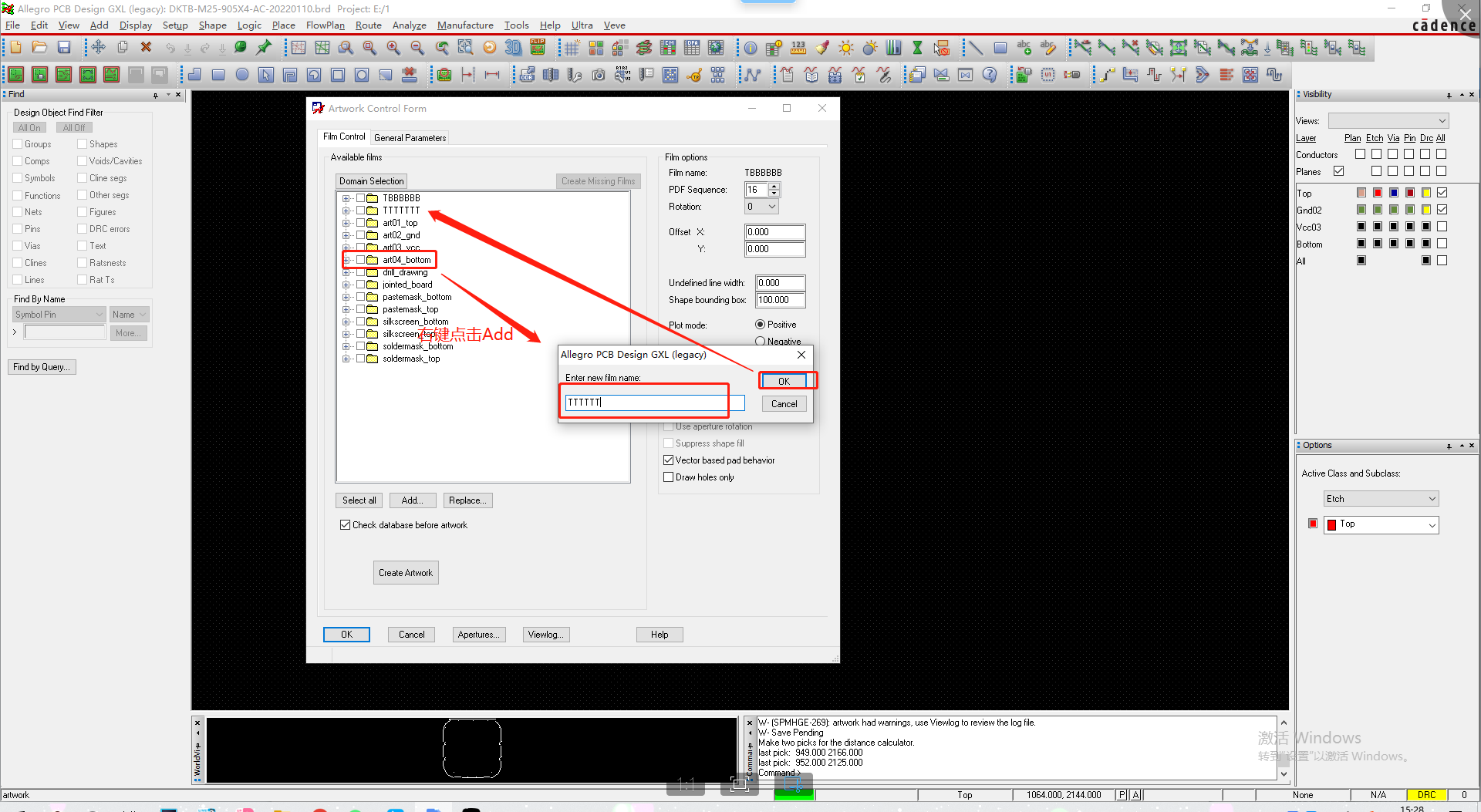

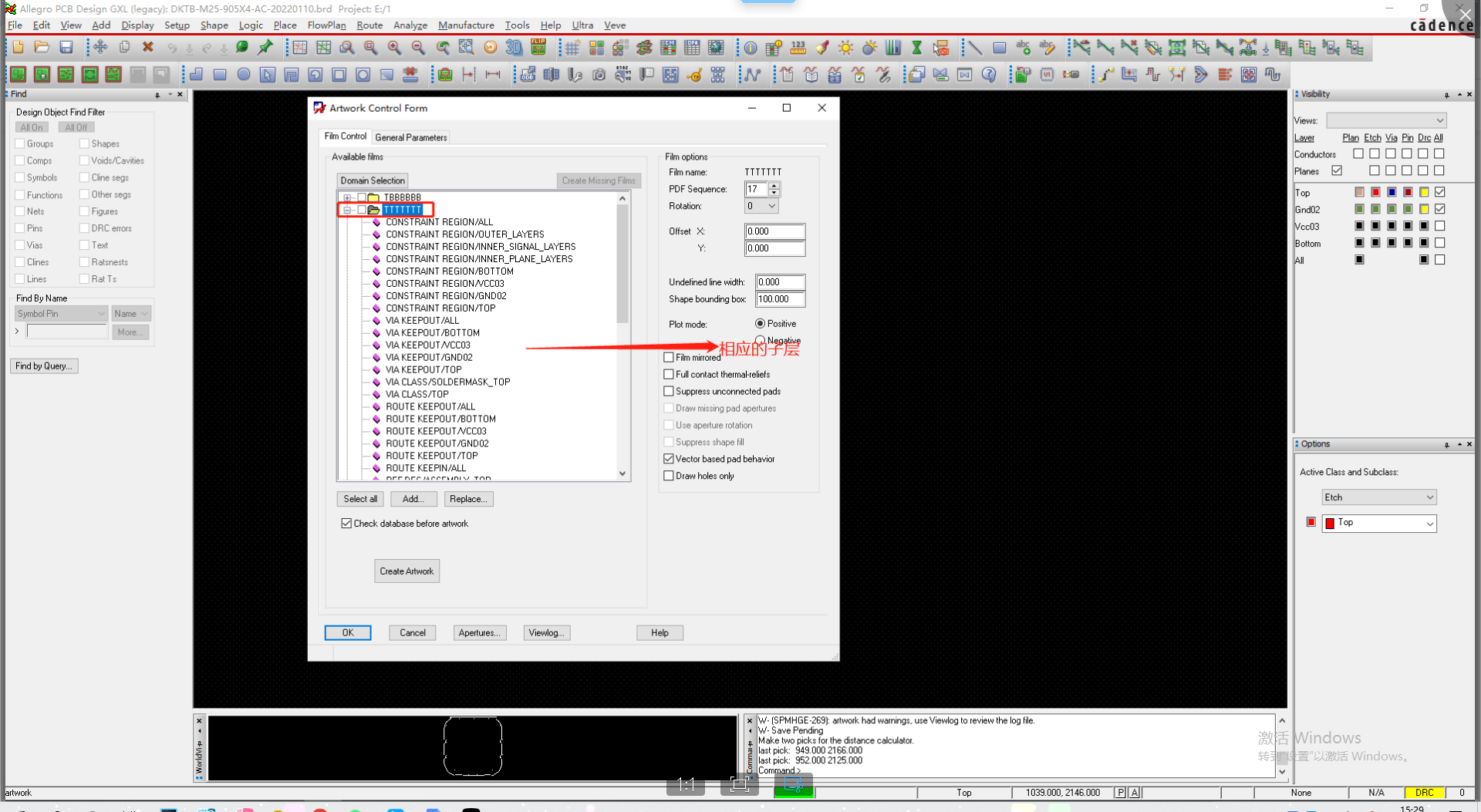

第二步：再任意一个光绘层上右键点击，选择add，新建光绘层，添加名字，点击OK，这时就会多出添加好的光绘层，点击打开之后会显示相应的subclass，相应的操作如下图：

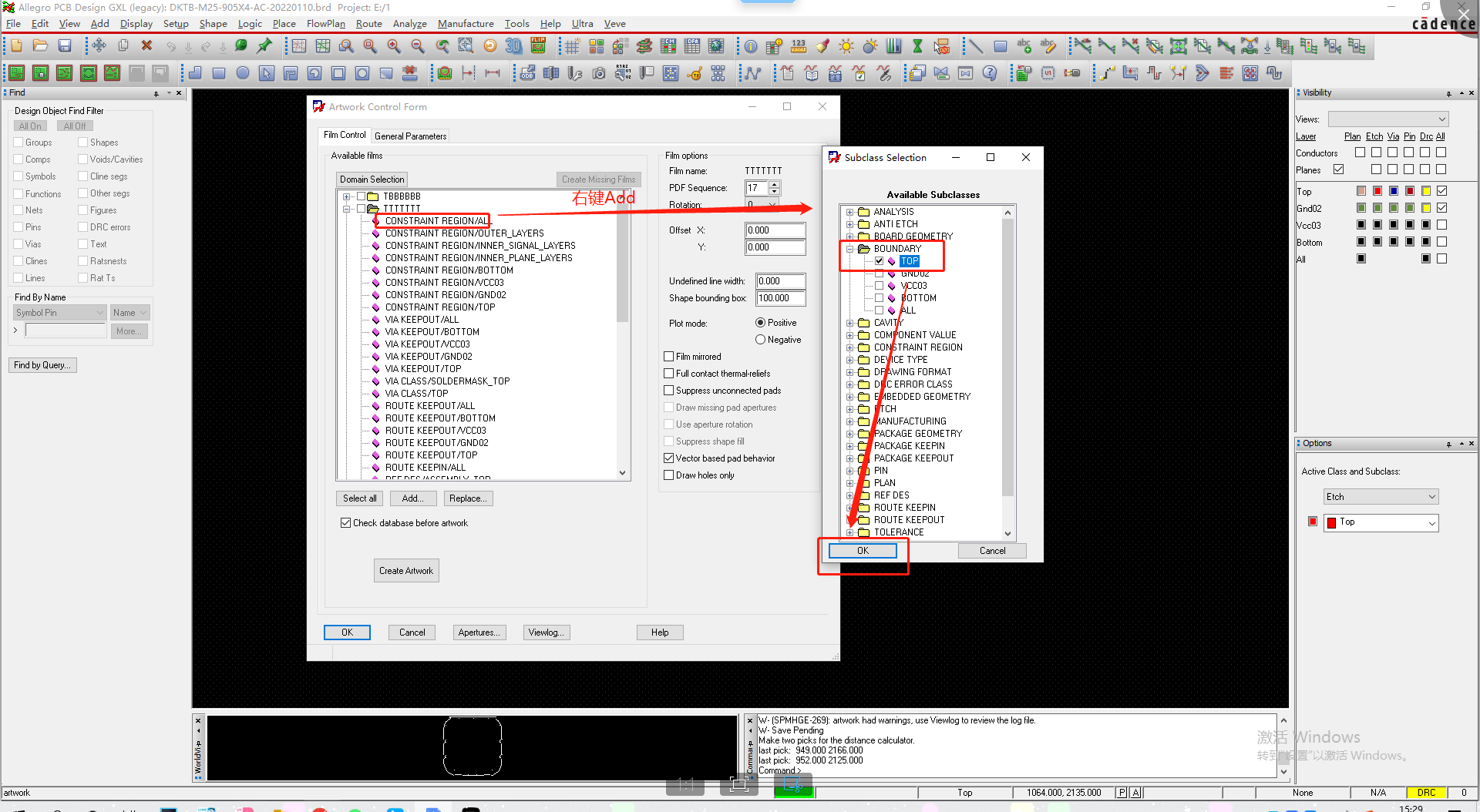

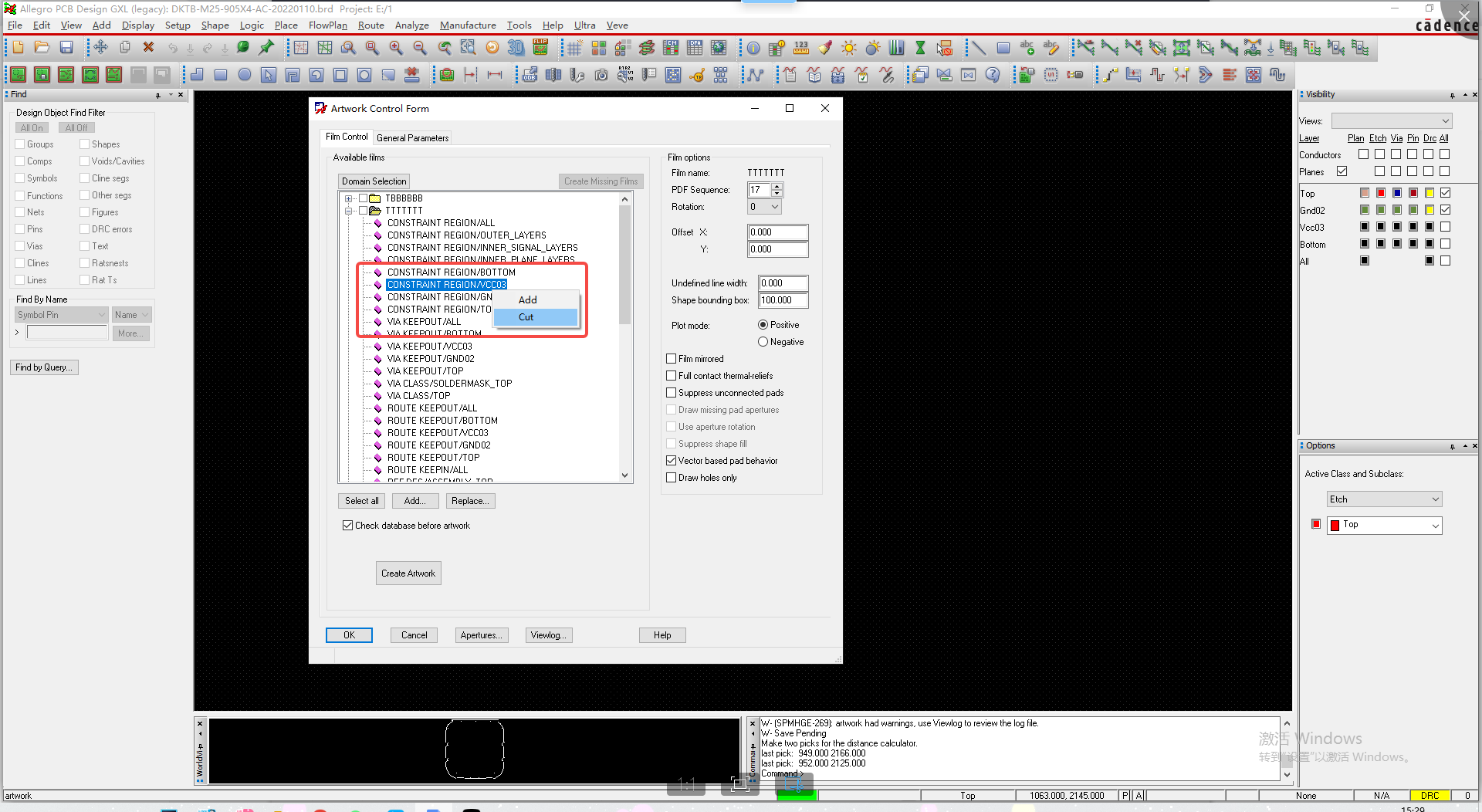

第三步：这个光绘层中的子层，是允许我们自己去添加和删除的，在任意的子层上点击右键，选择Add，会弹出Subclass Selection，这时我们就可以选择相应的subclass下面添加要显示的层，然后点击OK，如果我们不想要子层，可以在相应的子层右键选择cut，就会删除此层，相应的操作如下图：

以上是自己新建光绘层的步骤，因为每个光辉层都包含不同的东西，所以每个都要自己重复添加，效率很低。

下面介绍把相应的光辉层导出一个模板：

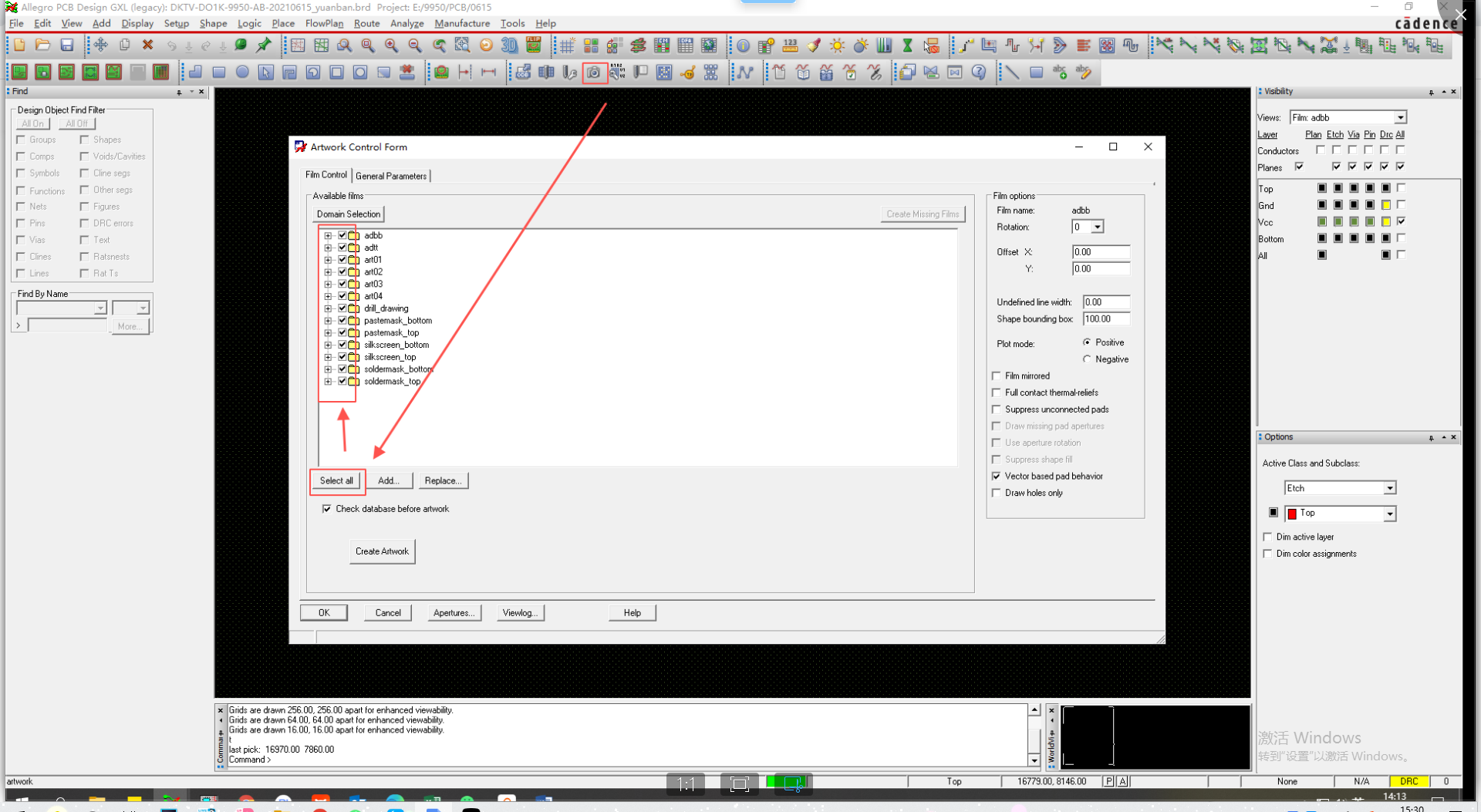

第一步：首先按照以上步骤把自己习惯查看的光绘层添加好，然后勾选select all，所有的光绘层被勾选，相应的操作如下图：

第二步：在任意光绘层上右键选择Save all check，然后下方会提示Saved film setup file，表示导出模板成功，相应的操作如下图：

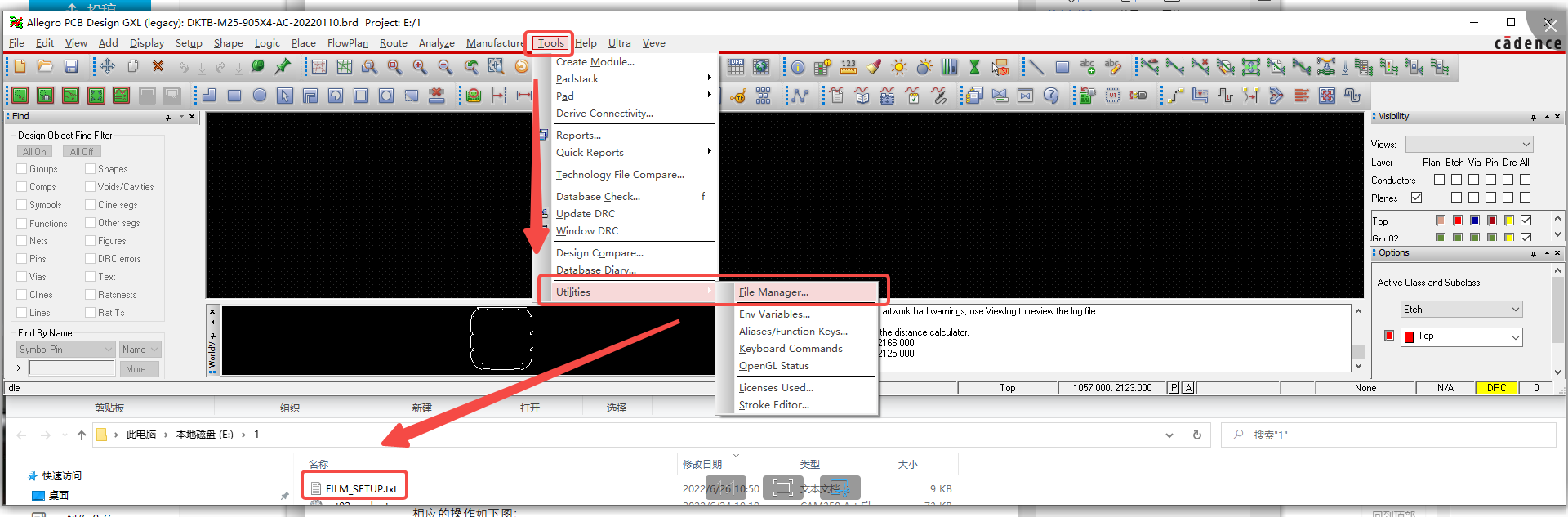

第三步，查看刚才导出的FILM_SETUP.txt，软件是默认保存在brd文件的根目录下，点击Tools选择Utilities下面的File Manager，然后会弹出brd文件的根目录，可以查看到我们刚才导出的光绘层层叠文件，相应的操作如下图：

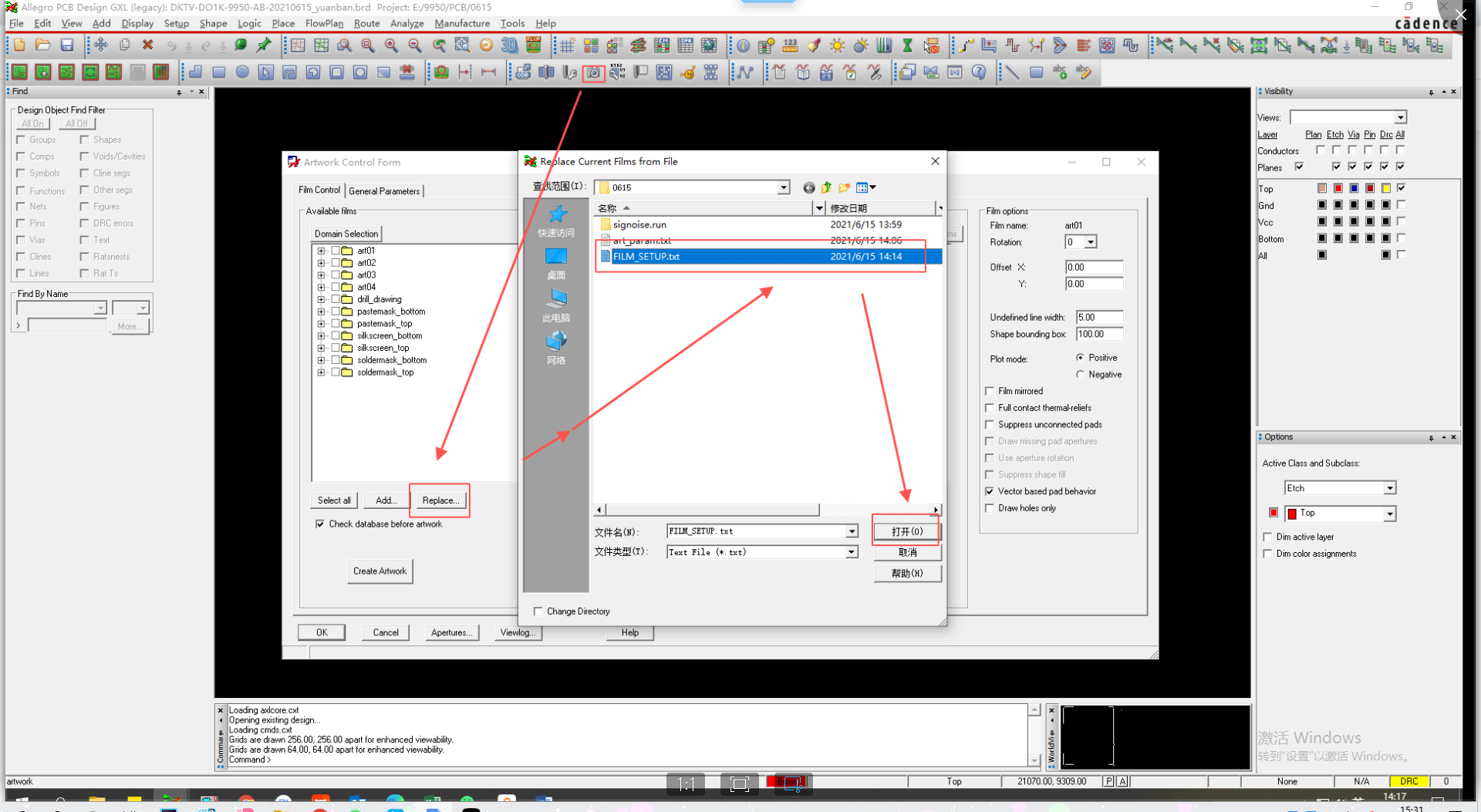

第四步，打开新的brd文件，选择Artwork命令，然后点击Replace，会弹出相应的文件夹，这时要选择我们刚才导出的光绘层层叠文件，再点击打开，就可以把刚才的光绘添加进来了，相应的操作如下图：
