1，硬件与PCB工程师就导入网表产生的摩擦

现在很多公司没有自己的PCB工程师，PCB设计都外发给专门的设计公司来做，这样一来硬件工程师和PCB工程师沟通也就会存在一些问题；比如说，最近我有个同事就遇到个比较郁闷的问题，他说我给PCB工程师的原理图网表，他就重来没导进去过，每次都要我自己给他导好给他，我说，是不是你的网表有问题，他说我自己试过，没问题呀！那问题会出在哪里了？下面我来简绍下，allegro导入有两种方式：

第一种是：Orcad直接导出，这样子导出的文件，导入到PCB中可以进行交互式布局，如下图一，二所示：

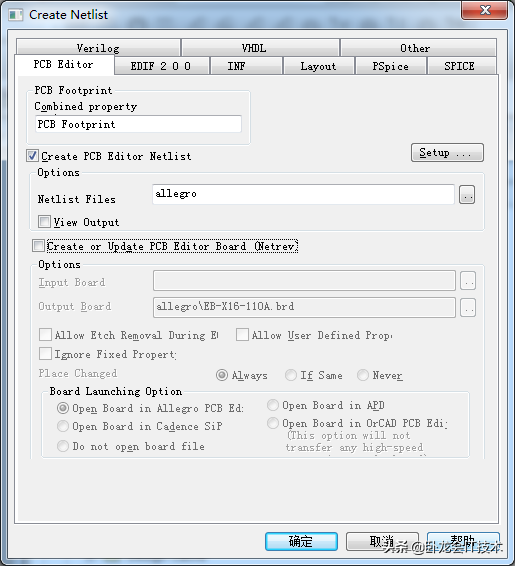

   图一：Orcad原理图第一方网表的导出

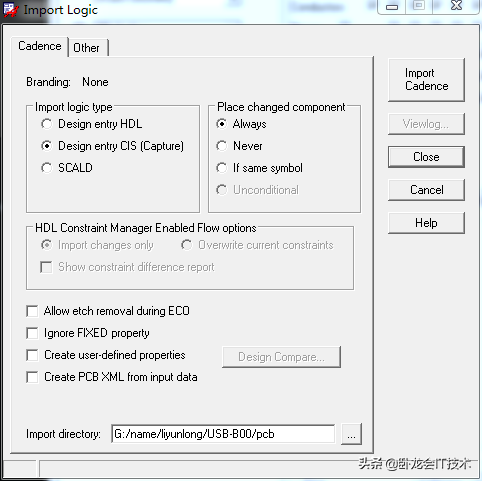

   图二：第一方网表allegro导入


第二种导入的方式是：第三方网表的形式导出，导入，如下图四，五；

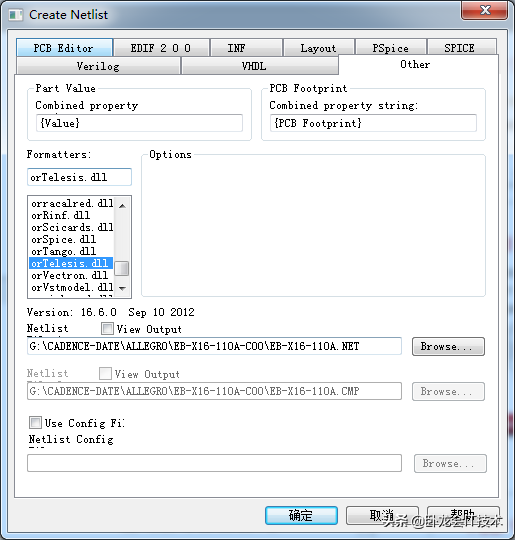

   图四：Orcad第三方网表的导出

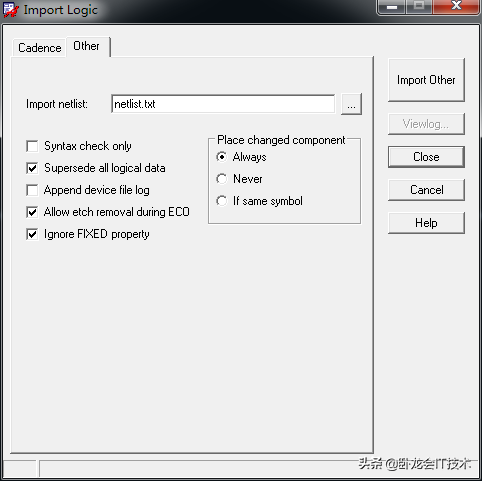

   图五：allegro导入第三方网表


由于硬件工程师给的是用Orcad来导出第一方网表，而PCB工程师用的是用allegro第三方网表的形式来导入，因此就会出现怎么都导入不成功的现象。这也是PCB工程师对输出网表的格式不太熟悉造成的，因为第一方网表导出的格式是一个文件夹的形式，而第三方网表导出的格式是一个.TXT文件，是可以分辨出来的。原创今日头条：卧龙会IT技术

2，如何利用Allegro来快速的看整个板子的pin数

在工作设计中我们为什么需要看PIN数，一是可以根据PIN数来估计PCB设计的价格，二来可以来估计PCB设计难度和时间周期。然而看PIN的方法有很多种，下面我给大家简绍一种快捷的方法：如下图：

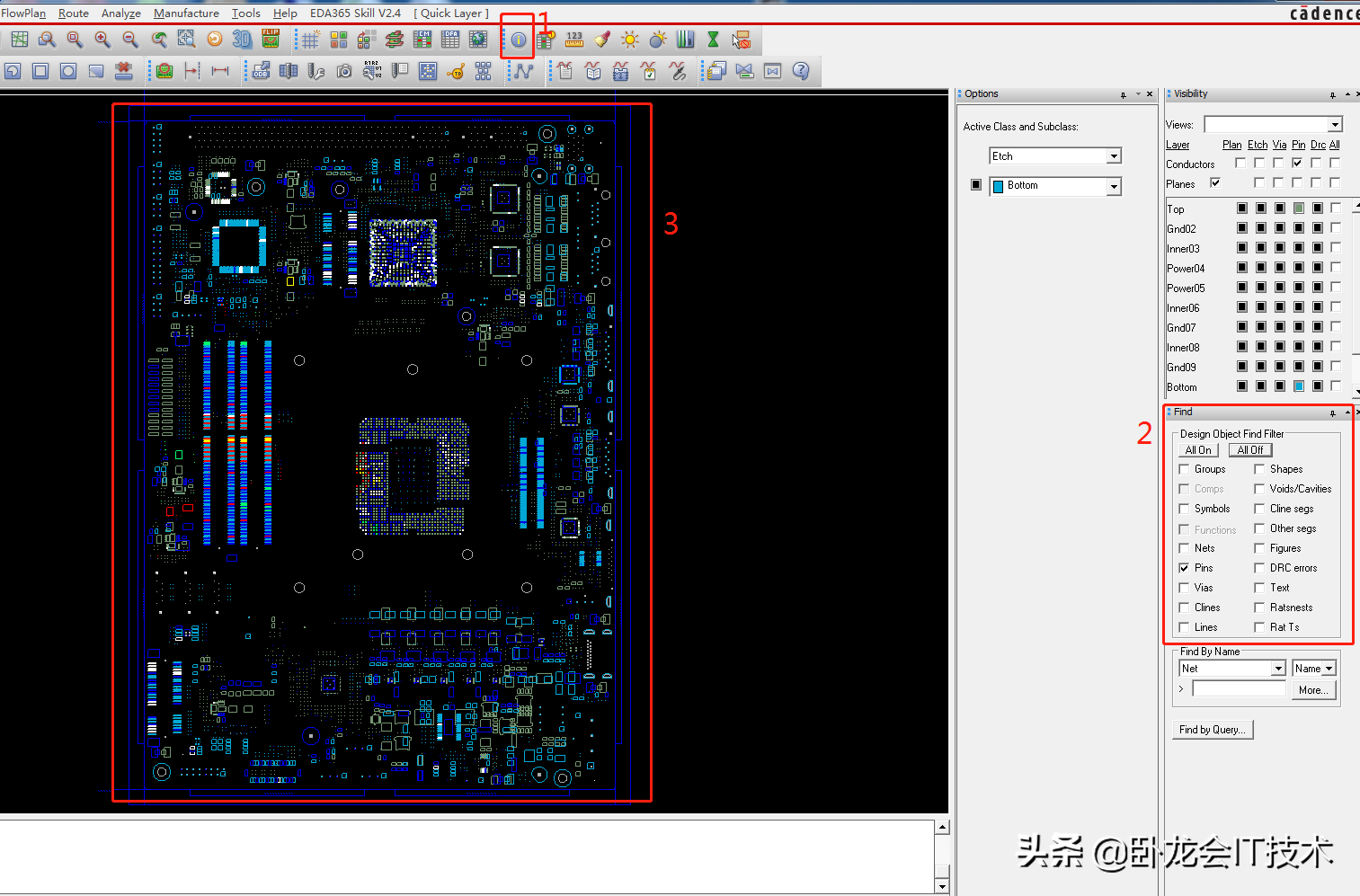

第一步：点击Show element

第二步：fin框里面只选Pins

第三步：选择PCB上所以的PIN

如下图箭头所示，这个PCB板一共8748个PIN

3,Isat与Irms这两个是电感什么参数

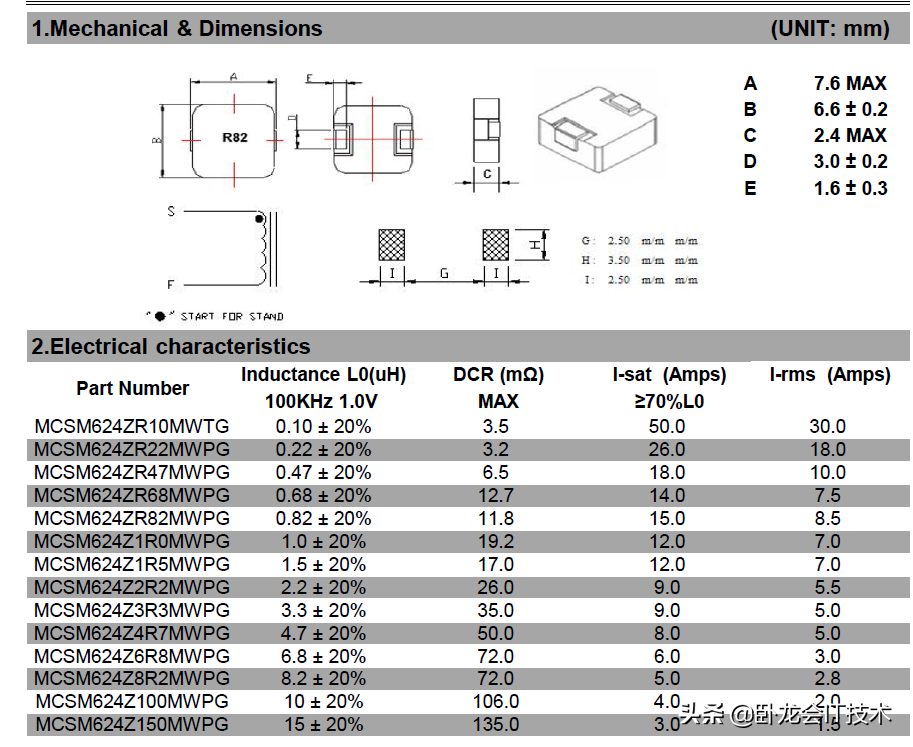

由于现在的电路板呈现功能越来越强大，尺寸原来越小的要求，电子元器件的封装尺寸也变得越来越小，原来用的元器件很多就要替换，换成封装更小的，如电感；但最近我们在替换功率电感看规格书的时候，发现有两个参数，Isat和Irms，如下图，我们该选择那个参数作为电感电流参考值？

首先我们来看Isat和Irms的定义；

Isat是指电感的饱和电流，它是以电感值的下降程度为指标的额定电流，超出该范围使用时，可能会由于纹波电流增加而导致IC控制不稳。大部分电感厂商一般取电感值下降到20%的电流为Isat，也有少量厂商设为下降30%或者10%，所以选型时要特别注意这一点.此外，根据电感磁路构造的不同，磁饱和的倾向（即电感值的下降倾向）也有所不同。

Irms指电感产品的应用额定电流，也称为温升电流，即产品应用时，表面达到一定温度时所对应的DC电流。业界大部分厂家一般认为是电感产品自我温升温度不超过40度时的电流。也有厂家会分别给出温升20度和40度各自的温升电流值，甚至还给出对应的温升曲线。
