千寻位置GNSS测绘软件数据导出技巧

日常进行测量放样或者是静态数据采集等作业时，都需要将这些数据进行导出。使用千寻位置GNSS测绘软件可快速完成项目数据和道路断面的数据导出。本期带来具体的操作技巧，方便测绘朋友在短时间内完成数据文件导出。

数据文件导出

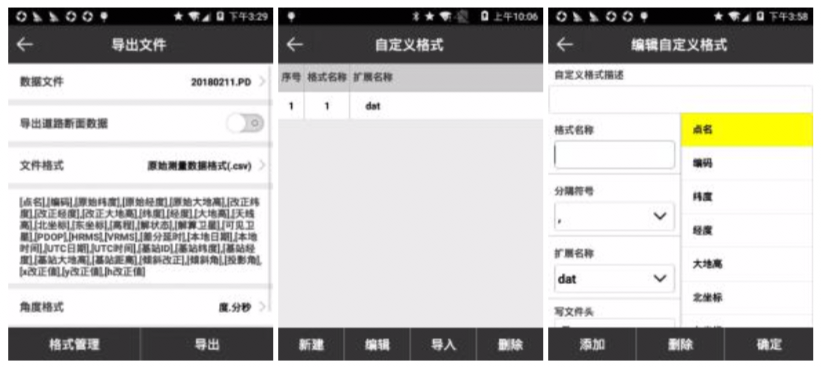

点击【项目】->【数据文件导出】，如图1所示。数据文件导出是将测量数据文件 导出成用户成图所需要的数据格式。

图1图2图3

数据文件导出可以将数据导出为指定格式的数据文件，或者导出为自定义格式的数据文件。数据文件导出需要选择数据文件及文件格式，文件格式包括:自定义文件格式、 AutoCAD 文件格式(dxf)、GoogleEarth 文件格式(kml)、Cass 格式、原始测量数据*.csv等。点击【导出】，选择文件存储路径和输入文件名称，即可导出文件到指定路径。 不同的文件格式可以选择导出坐标点的类型，在需要导出的坐标点类型上点击，坐标点的类型包含:辅助点，测量点，控制点，输入点，计算点，放样点，基站点和屏幕点。 自定义格式设置:选择【格式管理】，如图 3.6-2所示，点击【新建】，即可根据需要 新建导出文件格式，如图 3.6-3所示。设置分隔符号，扩展名称，角度格式，是否写文件 头，选择自定义导出格式内容。选中需要导出的内容，点击【添加】，即可添加到自定义格 式描述中;点击【删除】即可将自定义格式描述中的内容逐一删除。完成设置后点击【确定】即完成自定义导出格式设置，如图 3.6-4所示。 选中自定义文件格式，可以对该文件格式进行 【导入】、【编辑】和【删除】操作。

断面文件导出

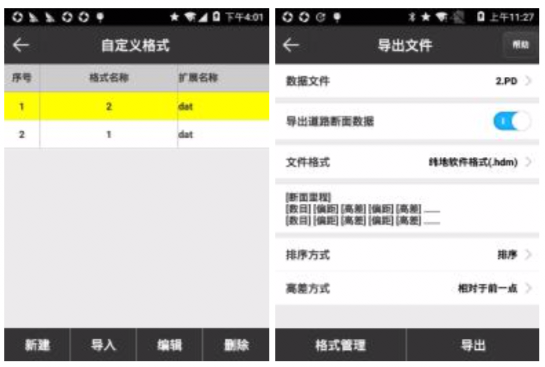

点击【导出道路断面数据】，如图 3.6-5所示。选择导出数据文件、文件格式并设置排序方式，高差方式，点击【导出】，选择文件存储路径和输入文件名称，即可导出文件到指 定路径。根据文件格式的不同，导出设置也会不同。

图4图5

可提供选择的数据文件类型有纬地软件格式，天正软件格式，南方 CASS断面格式和海地。纬地软件格式需要选择排序方式和高差方式，天正软件格式只需要设置排序方式，海地格式只需要设置高差方式，南方 CASS断面格式不需要额外设置。可提供选择的高差方式有相对于前一点和相对于中桩。

快速的数据文件导出为后续分析和应用提供有力支持，下期巧用测绘软件专栏将带来移动站-主机网络设置的操作方法。
