跪高人：怎样把excel CAD数据互导

cad可以实现这两个功能，具体如下：

将CAD的坐标数据导入excel:

在CAD里用多段线把你要输出的点挨个描一遍，然后选中该多段线，在对话框输入“li”再回车，就会出现点的坐标，把它复制后粘贴在一个记事本里，保存。现在你就打开excel，用excel打开刚才保存的那个记事本，选择固定宽度，调整一下列宽度，完成，就可以了，最后用excel里的编辑 替换功能把没有用的x= y=替换掉，就好了。

将excel里的坐标数据导入CAD:

首先将excel里的坐标数据复制到一个记事本里，在记事本里的数据格式是：

y,x

y,x

...

比如：36071283.00,3248453.00

（注意先是y，后x因为CAD里的坐标跟GPS打出来的坐标x,y位置是反的）

调整好格式后，打开CAD，先选择多段线功能，然后把记事本里的数据复制到CAD里的对话框里，回车，你就会看到，CAD按照你的坐标画出来的一条折线啦。

去试一下吧！

跪excel高手！

请将第一行和第二行设置为文本格式（选中一、二丙两行，右击——“设置单元格格式”——“数字”——“文本”——“确定”）

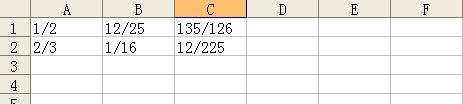

设数据如图：

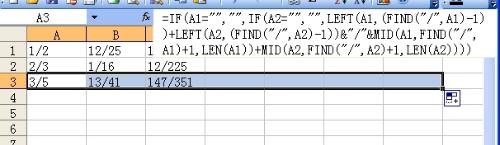

将公式 =IF(A1=＂＂,＂＂,IF(A2=＂＂,＂＂,LEFT(A1,(FIND(＂/＂,A1)-1))+LEFT(A2,(FIND(＂/＂,A2)-1))&＂/＂&MID(A1,FIND(＂/＂,A1)+1,LEN(A1))+MID(A2,FIND(＂/＂,A2)+1,LEN(A2)））） 复制后粘贴到“A3”单元格，光标对准右下角，按住左键向右拖，效果如图：

如果不好看，公式可简化为：

=LEFT(H1,(FIND(＂/＂,H1)-1))+LEFT(H2,(FIND(＂/＂,H2)-1))&＂/＂&MID(H1,FIND(＂/＂,H1)+1,LEN(H1))+MID(H2,FIND(＂/＂,H2)+1,LEN(H2))
