Adams钢丝绳悬挂小球弹性碰撞分析:模拟实战

在完全弹性碰撞的条件下,两个小球碰撞后,没有动能损失,碰撞能够持续发生;实际情况下,钢球发生碰撞后动能损失,碰撞力逐渐衰减,小球动能逐渐降低。本文通过Adams建立钢丝绳悬挂小球模型进行碰撞模拟,其中:

1、将钢丝绳离散为多段圆柱形刚体,不同刚体之间力的传递采用轴套力(Bushing)模拟;

2、两个小球之间的碰撞力采用接触(contact)进行模拟。

1、前处理 Adams

1.1 几何模型的构建

打开AdamsView,新建文件,定义文件名为xiaoqiu,导入模型并设定单位制为MMKS,钢丝绳采用离散的多段刚体进行等效,如图1所示。

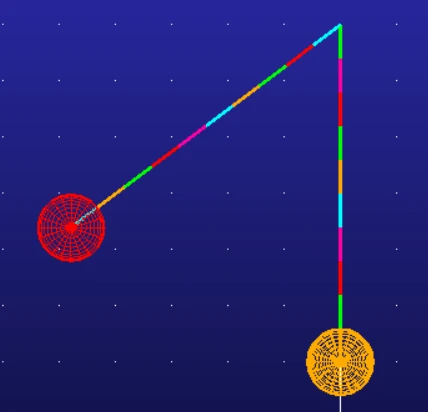

   图1 钢丝绳悬挂小球模型


1.2 材料定义

使用Adams中的默认的steel材料。

1.3 动力学系统构建

1.3.1 定义球副

建立左右钢丝绳固定端小杆对地的球副,如图2所示。

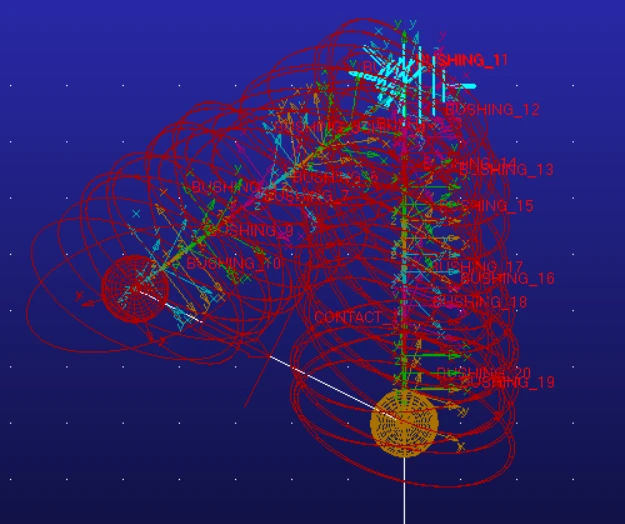

   图2 固定端小杆与地面间的球副


1.3.2 轴套力的定义

在相邻两个小杆的mark点上建立离散的杆与杆间的轴套力(bushing),在末端杆与小球之间建立轴套力(bushing),如图2红色椭圆线条所示,相关参数如下图3所示。

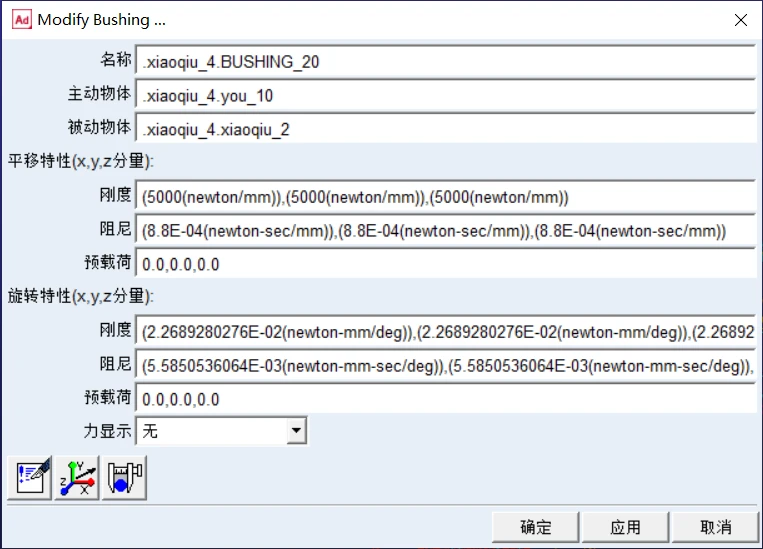

   图3 轴套力参数设置


1.3.3 定义接触力

建立小球与小球之间的接触力(contact),相关参数如下图4所示,一般默认即可,也可以适当把调高惩罚因子。

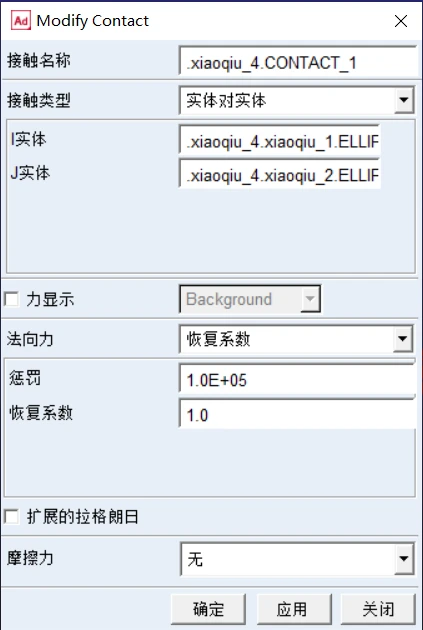

   图4 接触力参数设置


2、求解 Adams

2.1 载荷边界条件

设定重力加速度默认即可。

2.2 位移边界条件

无。

2.3 求解设定

定义求解时间为2s,求解步长为200步,求解设定如图5所示,点击开始求解。

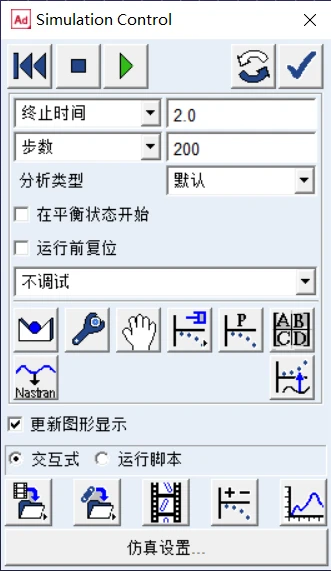

   图5 求解设定


3、后处理 Adams

3.1 求解完成后可以查看其仿真动画,如图6所示。



   图6 仿真动画


3.2 结果曲线

仿真完成后可以查看小球之间的接触力变化曲线,如图7所示。

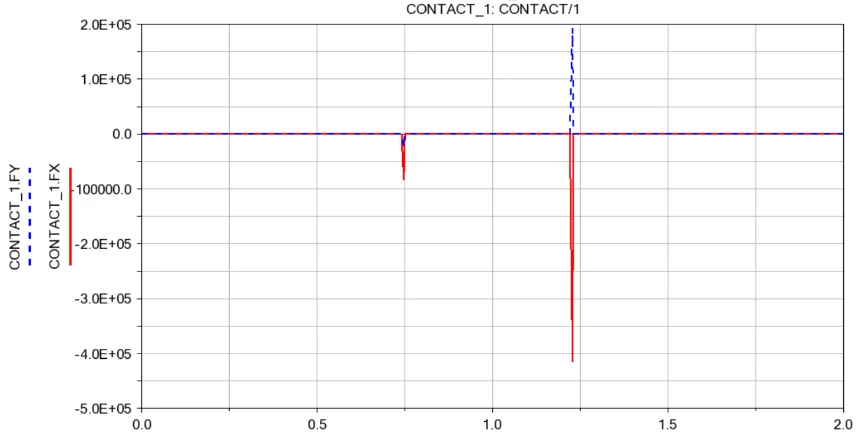

   图7 小球接触碰撞力变化曲线

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
