一、 模型建立
建立part模型,因为是三明治夹心结构,所以需要用到上下层板及芯层。

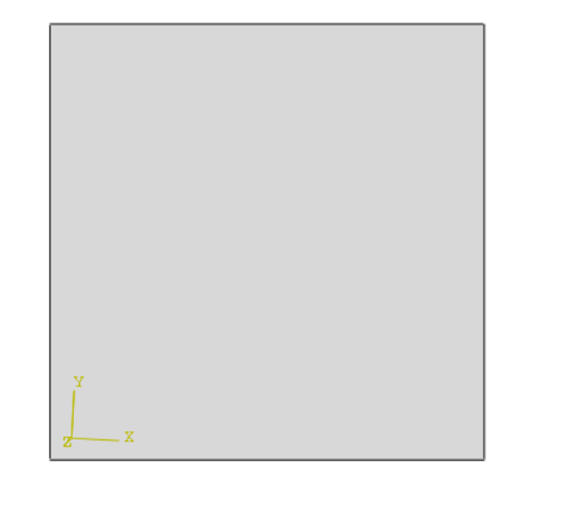

1. 上下层板尺寸一致,选用3D-shell进行构建,尺寸根据自己的需要设置,

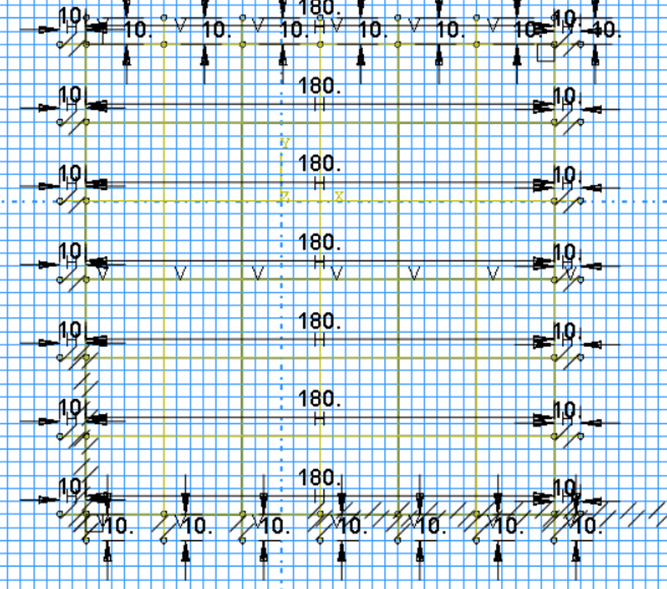

2. 芯层结构,仍是三维壳单元,采用十字交叉线进行壳的拉伸,拉伸尺寸根据需要进行设置。
二、 材料的赋予
因为都是壳结构,所以设置结构属性时,需要选择shell,默认第一个Type即可。最后选择区域即可赋予材料属性。
三、 装配

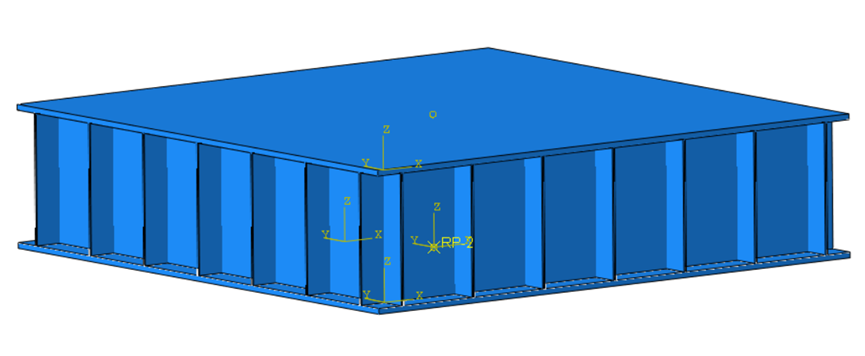

壳与壳之间的接触,需要把厚度留出来,这里有技巧:改变壳厚度方向。

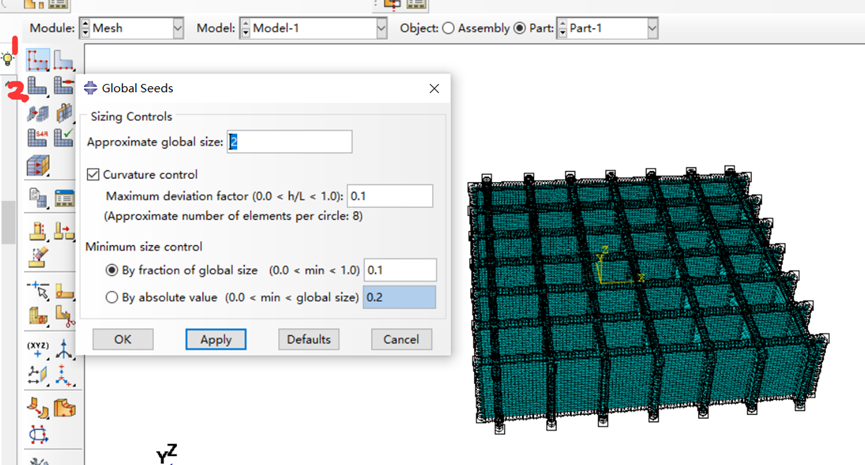

四、 网格的划分
这里比较简单,选择网格尺寸,然后按键2处划分即可。
