Abaqus模态分析的完整流程指南

# 软件操作：按住Ctrl+Alt+鼠标左键——旋转视图；按住Ctrl+Alt+鼠标中键——移动视图；按住Ctrl+Alt+鼠标右键——缩放视图；按住Shift多选；

# 新建材料库：

选择材料库的保存位置（Home位于 ABAQUS 的数据定义的目录下，例如： C:\Users\username\abaqus_plugins 中， Current 是当前工作目录下）：

1.      首先将3D模型文件保存为.xt文件，要英文名

2.      打开Abaqus软件，选择With Standard…

3.      在Model-Part右键Import…

4.      将保存的.xt文件导入

5.      选中Combine into single part-OK

6.      确定自动修补

7.      进入材料界面

8.      点击Matetial Library，从自定义材料库导入材料。

9.      双击显示的每一个材料名称将其加入当前工程

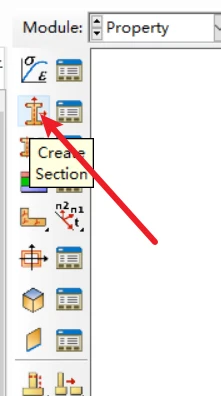

10.   点击Create Section创建界面属性

11.   选择固体-各向同性，Continue

12.   给这个新建的Section分配材料

13.   重复以上步骤新建Sections直到所有材料被分配

14.   点击Assign Section

15.   在模型窗口选中两个橡胶材料的元件（按住Shift多选），点击Done

16.   在弹出窗口选择Section1，同时确认材料

17.   重复以上步骤分配完所有Section直到模型全部变绿

18.   进入Assembly模块

19.   点击Create Instance

20.   OK

21.   进入Step模块

22.   点击Create Step创建分析步

23.   下拉选框中选择Linear perturbation，双击选中Frequency，即模态分析

24.   在Eigensolver里选择求解算法，限制显示高阶模态阶数为5，点击OK

25.   进入Interaction模块

26.   Create Constraint，创建两个面之间的关系

27.   选择Tie“绑定”

28.   点击Surface选择主面

29.   先选中模型窗口中的主面，点击Done，

30.   点击Surface选择副面，选中模型窗口中的副面，点击Done

31.   重复以上步骤将所有的接触面定义好

32.   点击Constraint Manager可以检查已经定义的接触面

33.   双击Name检查

34.   进入Load模块

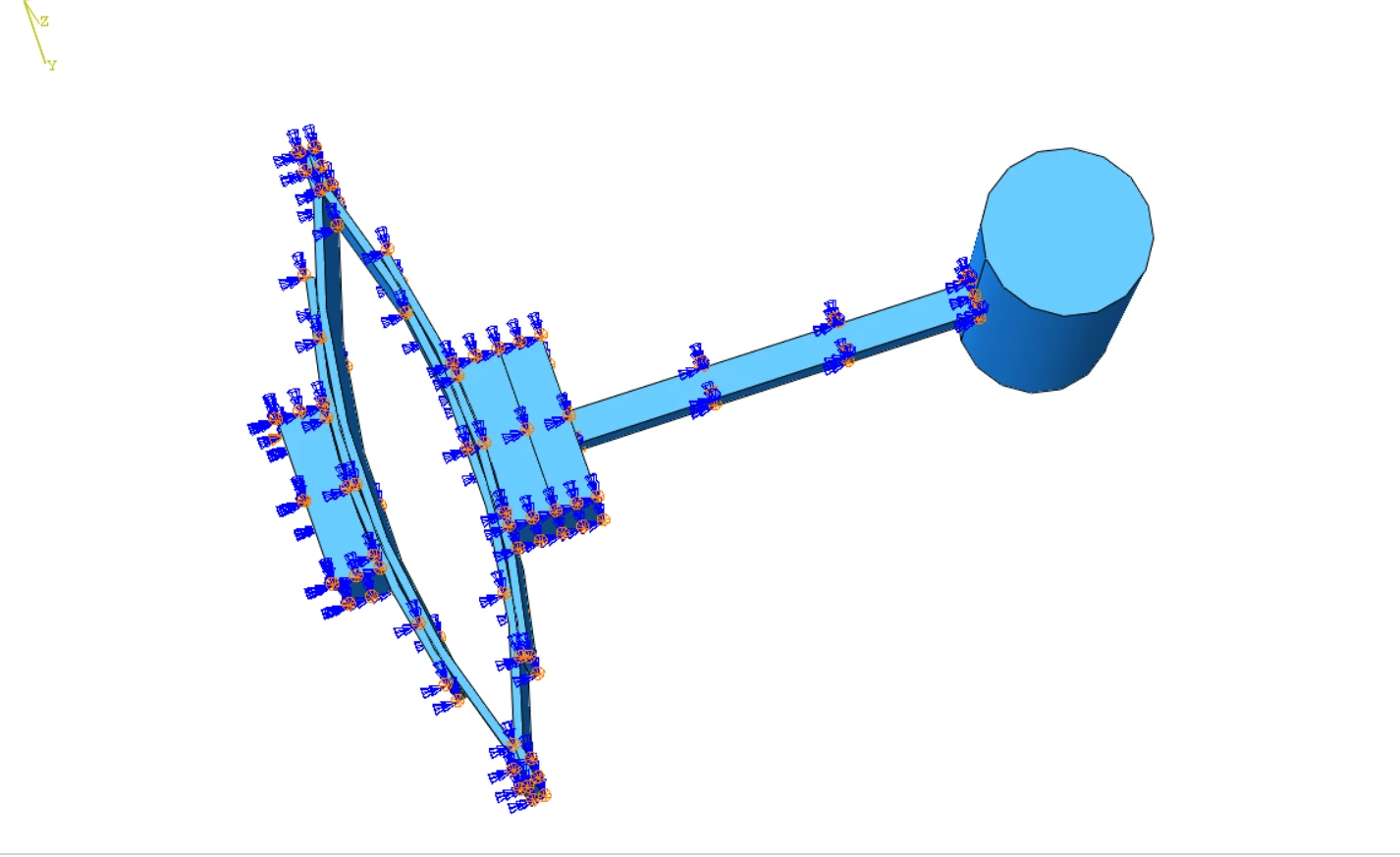

35.   定义边界条件

36.   保持默认，Continue

37.   选中一个边界，Done

38.   确定边界条件的种类，即限制多少个自由度

39.   重复以上步骤定义完所有的边界条件

40.   进入mesh模块

41.   Object：选中Part，这样才能网格划分

42.   切分模型，如果模型显示为橙色（表示不可以划分网格）

43.   选择三点划分一个切割平面的方法

44.   切分完之后模型全部变成绿色或黄色，表示可以划分网格

45.   点击Seed Part设置网格大小

46.   设置为2mm，apply

47.   点击Mesh Part

48.   点击Yes

49.   进入Job模块

50.   创建一个新的Job

51.   一路默认

52.   点击Submit提交Job，等待计算完成

53.   点击Results

54.   鼠标左键长按Plot Contours on both shapes按钮，选择显示初始状态、变形后状态或显示两者

55.   在Result-Step/Frame...查看所有阶数结果

56.   导出图片：首先在Viewport Annotation Options里面更改要显示的内容（例如坐标轴、图例）

然后在Graphics Options里面更改背景颜色

为Solid，然后选择白色

最后File-Print输出
