Abaqus流体腔(fluid cavity)应用实例

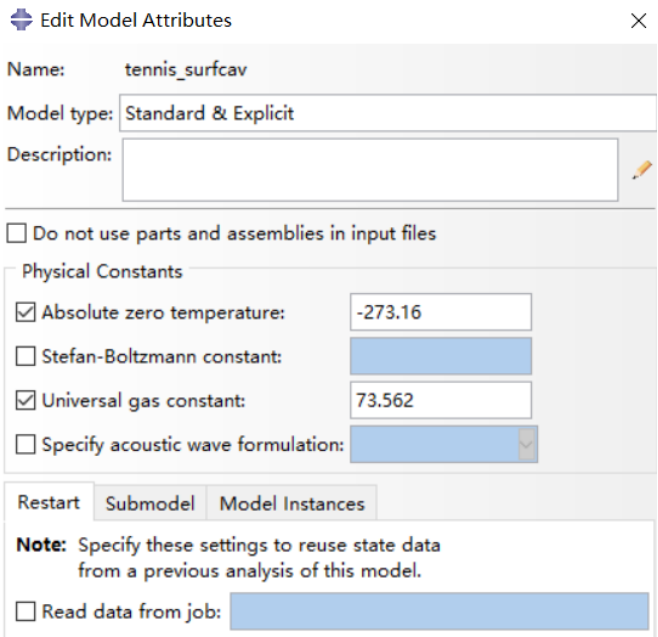

在进行常规介绍前,应定义下图中的两个参数。


Part模块:

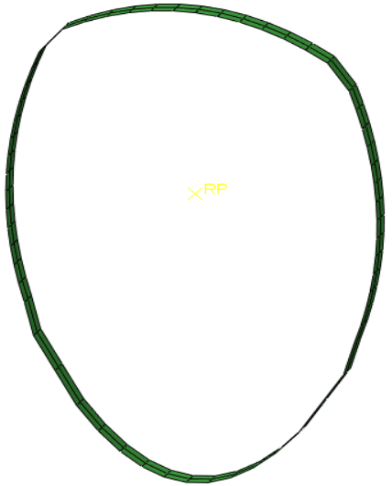

   FRAME网球拍外框



   PART1-1


Property模块:

网球材料为橡胶,超弹性材料,本构方程我也不太懂,就按照帮助文档的来。橡胶的密度为1E-4t/mm3。


   超弹性设置


球拍线的材料密度为1.07E-4t/mm3,弹性模量为1MPa,泊松比为0.3。

Assembly模块:

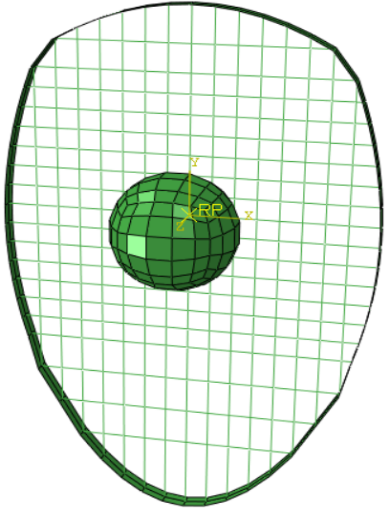

   有限元模型图


Step模块:

Explicit显示动力学分析步,分析时间为0.015s,无质量缩放。场输出变量输出S应力,U位移。历史变量输出默认。


   显示动力学分析步


Interaction模块:

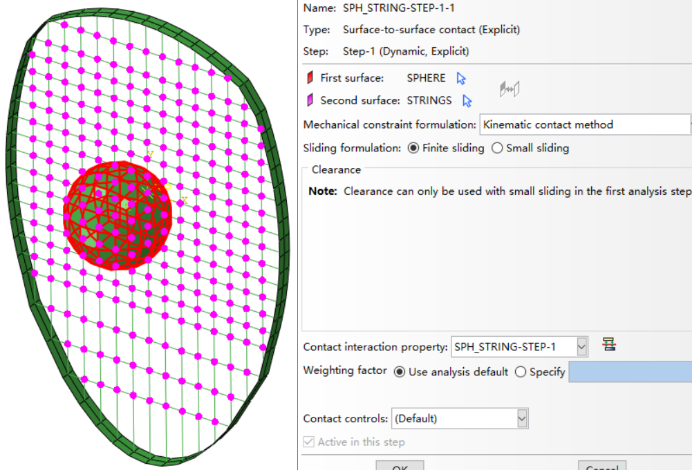

建立面对面接触,主面只能选择表面(Surface)为网球表面,从面可以选择节点(node region)为球拍线,杆单元的网格节点,接触类型为Kinematic contact method。接触属性为法向硬接触(Hard contact),切向摩擦接触,摩擦类型为罚摩擦(Penalty),摩擦系数为0.1。


   网球与网球拍的接触


红色为起始点,紫色为流体腔的表面,注意应选择内表面。大气压力为100KPa(14.7psi),psi是美国常用的压强单位。


   流体腔的设置


体腔中是充满气体的,所以要定义气体GAS的属性,需定义分子量与摩尔热熔容。气体的分子量和摩尔热容为0.062 kg (0.1367 lb)和28.110 J/kg℃K (112.847 lb in/lbm℃K)。


   流体腔的属性

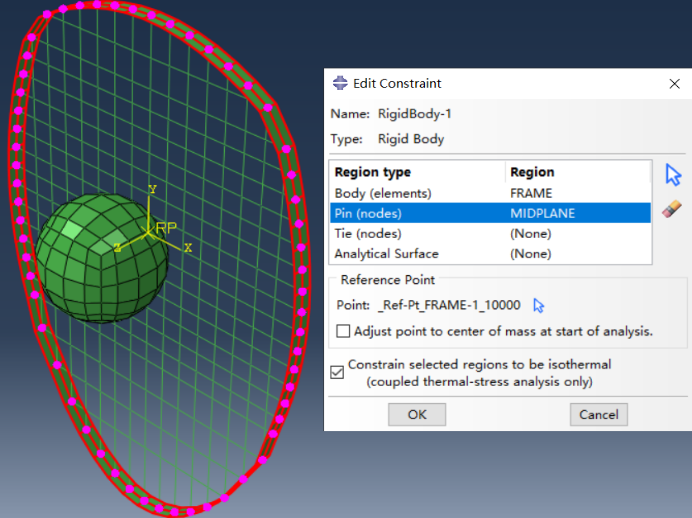

将网球拍的框架定义为刚体,下图中的Body(elements)为网球框的面网格(红色的网格),而Pin(nodes)为杆单元的节点(紫色的点),为了将网球拍的外框与网球线的节点耦合起来。因为在建模时,两个Part就是分开的,而且没有耦合节点,所以只能人工固定到一起。


   网球拍的节点耦合


Load模块:


   定义网球线的初始应力

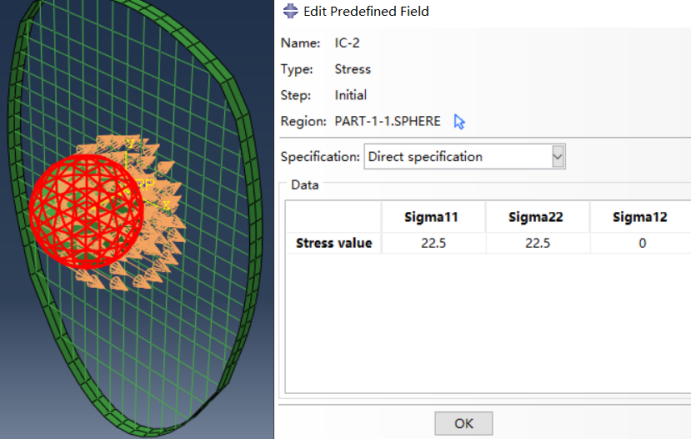

为了平衡球内气体的压力,需要对球表面添加初始应力pr/2t=155kPa(22.5 psi)。(这里p是内部气体压力,r是球体半径,t是网球的厚度)。球的初始应力状态是用初始应力条件定义的。


   网球表面初始应力

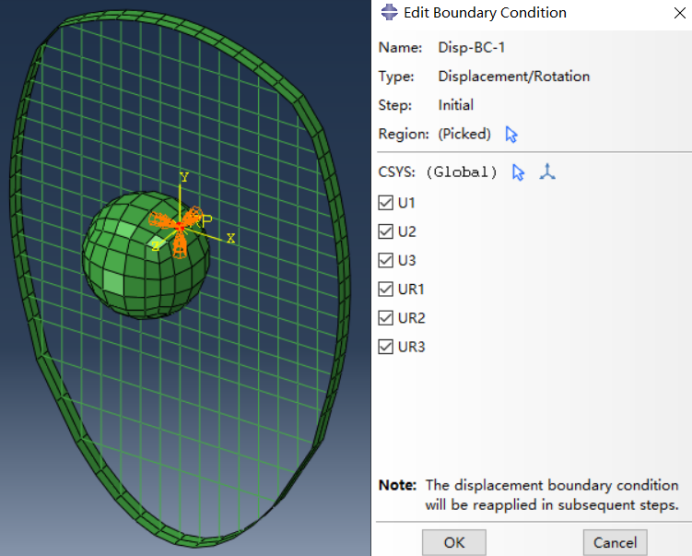

约束网球拍的6个自由度,保证球拍不动。


   网球拍的约束


网球的初始内部压力为41kpa(6 psi)。


   网球初始内部压力

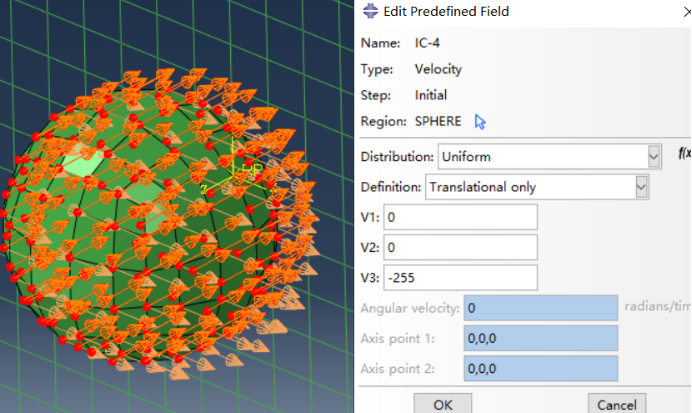

网球以6.706米/秒的速度以15度撞击球线。为了模拟这个角度,将速度方向分解为X与Z两个方向。网球定义Z轴负方向255m/s的速度。


   网球定义Z方向的速度

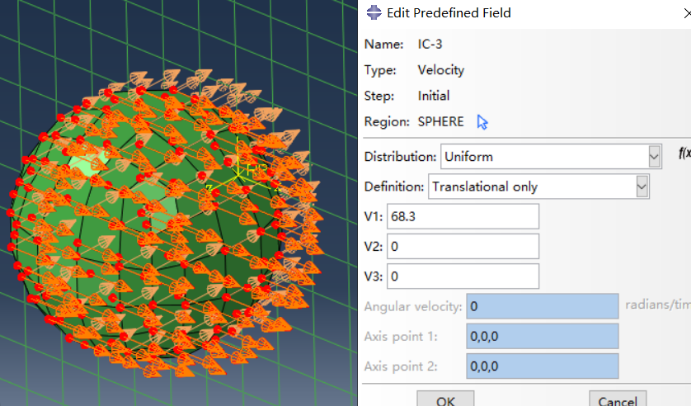

网球定义X轴正方向68.3m/s的速度。


   网球定义Z方向的速度


Visualization后处理模块:

从后处理中可以看出,网球发生了明显的压缩现象,网球线也在网球冲击下发生了变形。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
