对于基本单元逻辑电路,使用Verilog语言提供的门级元件模型描述电路非常方便。
但随着电路复杂性的增加,使用的逻辑门较多时,使用HDL门级描述的工作效率就很低。
数据流建模能够在较高的抽象级别描述电路的逻辑功能,并且通过逻辑综合软件,能够自动地将数据流描述转换成为门级电路。

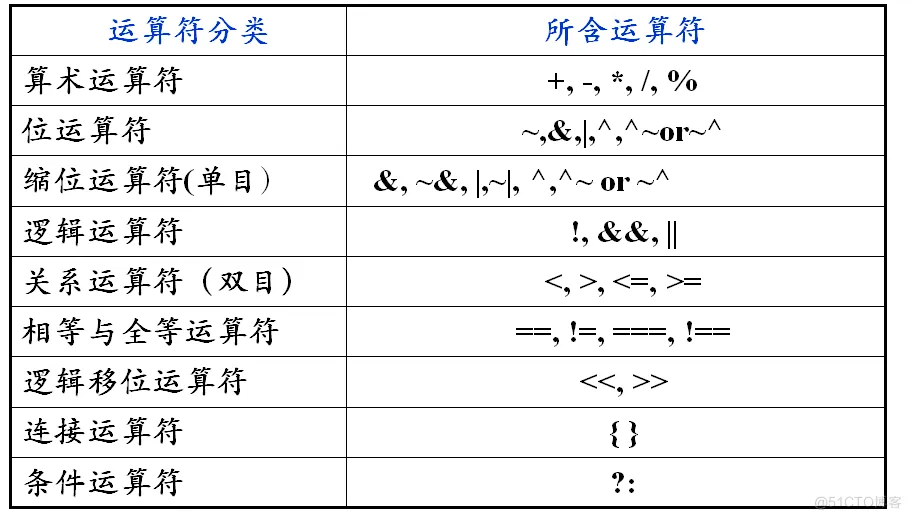

数据流建模主要使用逻辑表达式,所以要了解各种运算符和表达式。
数据流建模使用的连续赋值语句,由关键词assign开始,后面跟着由操作数和运算符等组成的逻辑表达式。
一般用法如下:
wire [位宽说明] 变量名1,变量名2,……,变量名n;assign 变量名=表达式;1.2.
注意,assign 语句只能对wire型变量进行赋值,所以等号左边变量名的数据类型必须是wire型。
module mux2to1_dataflow(D0, D1, S, Y ); input D0, D1, S; output Y; wire Y ; //下面是逻辑功能描述 assign Y = (~S & D0) | (S & D1); //表达式左边Y必须是wire型endmodule1.2.3.4.5.6.7.8.9.
module mux2x1_df (D0,D1,S,L); input D0,D1,S; output L; assign L = S ? D1 : D0;endmodule1.2.3.4.5.6.7.
条件运算符:如果S=1,则输出L=D1;否则L=D0。
登录后复制
module decoder_df (A1,A0,E,Y); input A1,A0,E; output [3:0] Y; assign Y[0] = ~(~A1 & ~A0 & ~E); assign Y[1] = ~(~A1 & A0 & ~E); assign Y[2] = ~( A1 & ~A0 & ~E); assign Y[3] = ~( A1 & A0 & ~E);endmodule1.2.3.4.5.6.7.8.
作用是将两个或多个信号的某些位拼接起来成为一个新的操作数,进行运算操作。
设A=1’b1,B=2’b10,C=2’b00则{B,C}=4’b1000{A,B[1],C[0]}=3’b110{A,B,C,3’b101}=8’b11000101。1.2.3.4.5.
对同一个操作数的重复拼接还可以双重大括号构成的运算符{{}}
例如{4{A}}=4’b1111,{2{A},2{B},C}=8’b11101000。
A:4’b1010 、B:4’b1111,
==(逻辑相等), !=(逻辑不等)
===(条件全等),!==(条件不全等)
a、b的初值同为4’b0100,c和d的初值同为4’b10x0
a= =b | a!=b | a= = =b | a!= =b |
1 | 0 | 1 | 0 |
c= =d | c!=d | c= = =d | c!= =d |
x | x | 1 | 0 |
是三目运算符,运算时根据条件表达式的值选择表达式。
一般用法:
condition_expr ? expr1 : expr2;1.
首先计算第一个操作数condition_expr的值,如果结果为逻辑1,则选择第二个操作数expr1的值作为结果返回;如果结果为逻辑0,则选择第三个操作数expr2的值作为结果返回。
优先级的顺序从下向上依次增加。
类型 | 符号 | 优先级别 |
取反 | ! ~ -(求2的补码) | 最高优先级 |
算术 | *** /** + - | |
移位 | >> << | |
关系 | < <= > >= | |
等于 | == != | |
缩位 | & ~&^ ^~| ~| | |
逻辑 | &&|| | |
条件 | ?: | 最低优先级 |
