EDA第八章第一节笔记整理，课程重点内容回顾

第八章P221--238

Clearance孔和线的距离

Shortcircuit 两条线交叉

Allow shortcircuit 打勾

对内：锐角 辐射最大

     钝角 辐射最小

Routinglayer  单面板布线的时候要把toplayer和bottomlayer两个勾去掉一个

Routing corners 高频的情况下style 尽量写圆形的

High speed 高速布线 最看水平

布线工具

P191补泪滴  Tool teardrops

泪滴作用：线到焊盘的地方最容易断掉 用泪滴起到加固作用

P203单面板多面板

规划电路板P203-207

建立新PCB

New--PCB

增加板层：design——layer stack manager ——add layer

手动规划电路：在KeepOut layer层设计

路径Place——keepout——track

画粉色线 布线不能超过黑色范围，线要密闭（出现圆的时候单击 线就会闭合）

挖孔锁螺钉：在mechanical挖孔 螺钉孔不能在keepout 闭合线圈定的范围内

Mechanical和keepout都是粉色的

P210网络与元器件的装入【重要！！！】

生成原理图的报表P128

导入文件

在原理图模式下

Design——netlist——protel

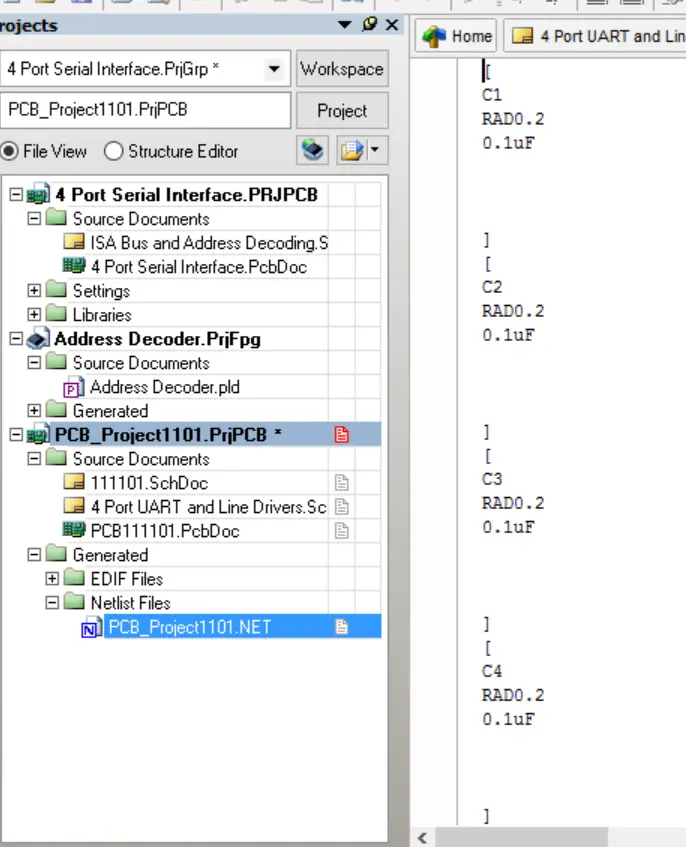

生成的文件在下面的generated文件夹里

Only show errors：勾起来 框里必须空白（没错）

Execute change 执行

P212 8.7元件的自动布局

Tools——auto placer——quick必须打勾

这只是把元器件放进框里 里面元器件关系还是错的！！

P214-220手工调整布局

选中器件 空格键翻转 【XY翻转要慎重！！！】

贴片的XY绝对不能翻转

元器件第一脚都在右上方（器件的朝向最好一样 横竖最好一样）

多个元件用Align排列 垂直等间距 左右对齐

电源并联电容 至少两个滤波电容，一个0.1μ一个10μ

多个电源并在一起统一由外部电源供电时，一个电源（VCC）至少也要接一个0,1μ

0.1μ充电得快 去耦滤波

10μ充得慢

电源在+5V和0V脉动时，在中间点（2.5V）时功耗最大，必须用电容滤波

P230 8-11交互手动布线

TOP用竖线 BOTTOM用横线

Auto route 自动布线

网络点布线——AUTO route—— NET

元器件布线——AUTO route——component

选中高亮

Ctrl+鼠标单击某根线：整根线高亮

TOOL——unroute all  布线全部取消

TOOL——route all 全部布线

File ——open project ——C盘——program file ——example——Reference Designs ——4 port serial interface——第一个
