01:31 开始使用相交曲线时间节点
对于这个问题的回复如下：

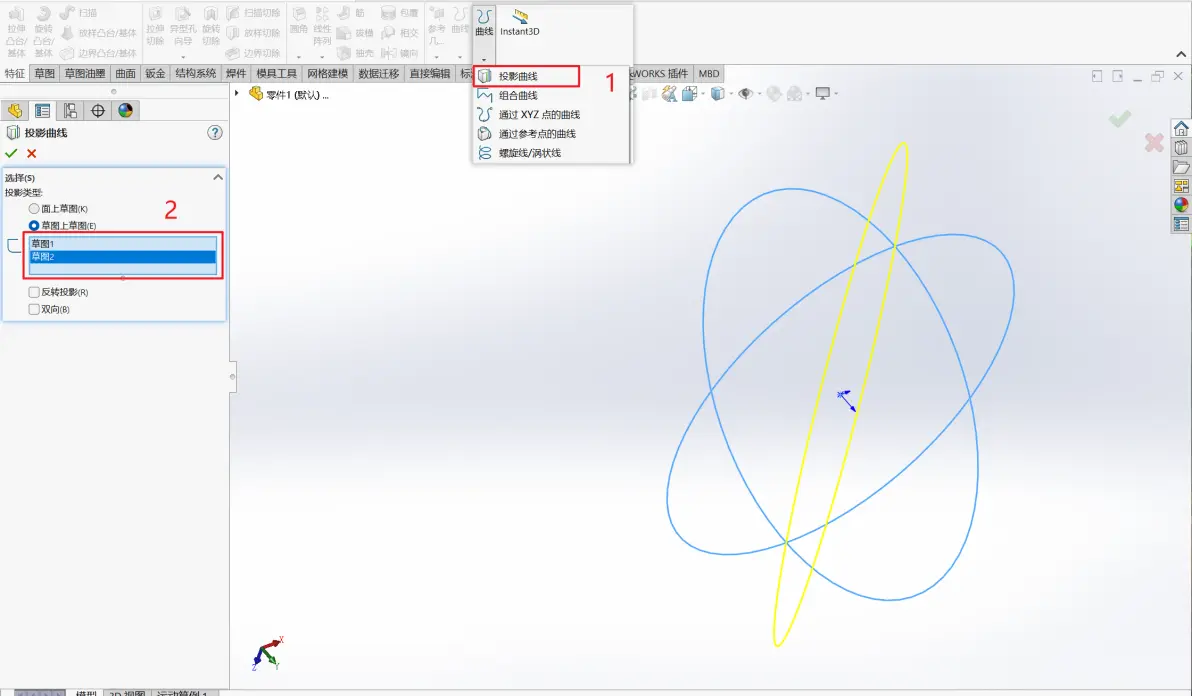

在sw中（其他软件大同小异），想要获得一个相交曲线，有以下三种方式，一个投影曲线指令，这个比较快捷一点，在使用前需要画两个不同平面的草图

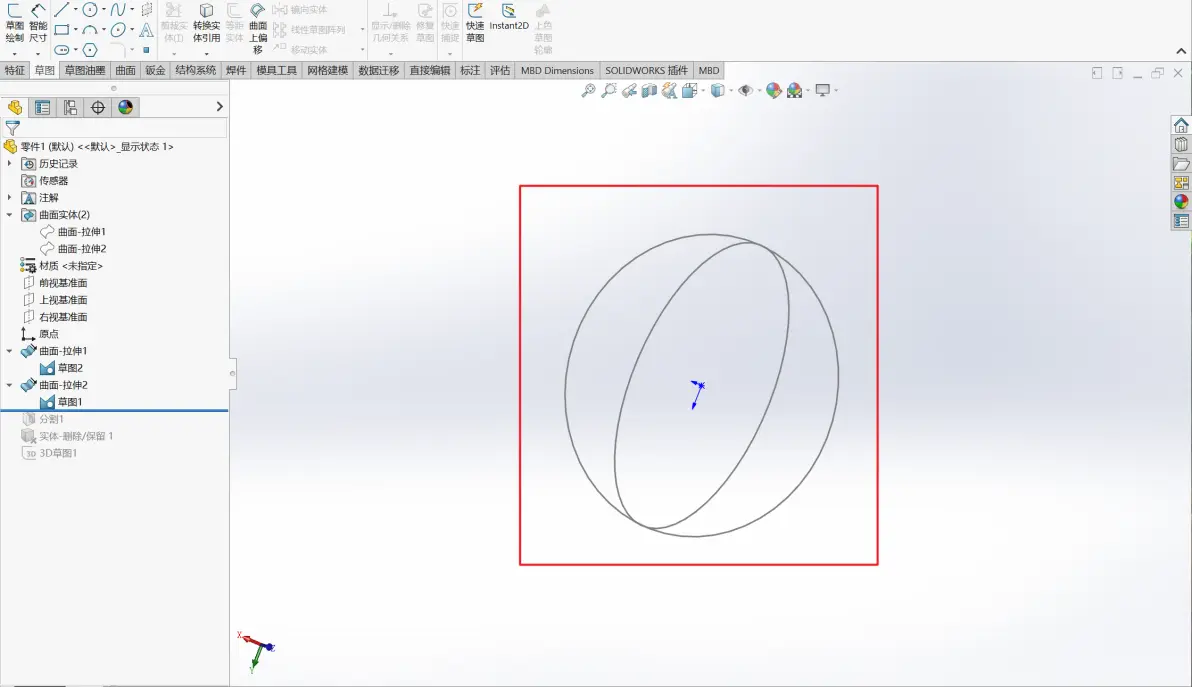

第二种，使用曲面拉伸，两个片体相交，相交的位置就是两个草图共有的线，即相交线,操作流程比较多，第一步画两个草图

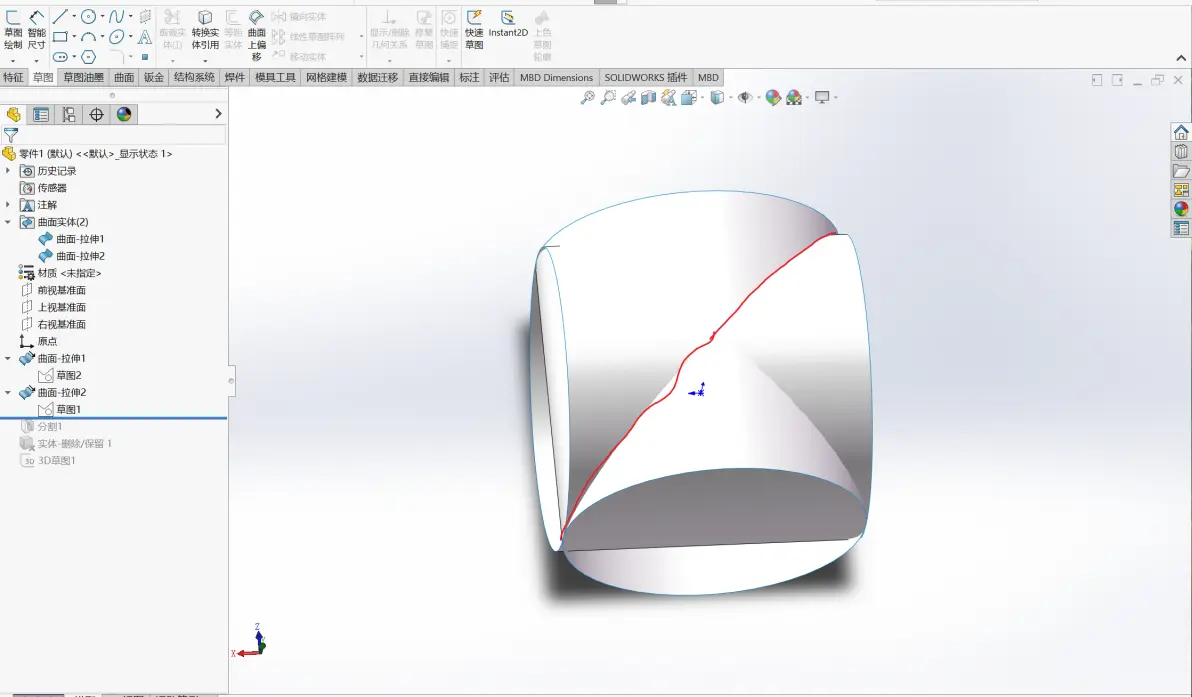

第二步，拉伸两个草图，形成两个片体相交，这里用红色线段标记出来的地方，就是相交线了

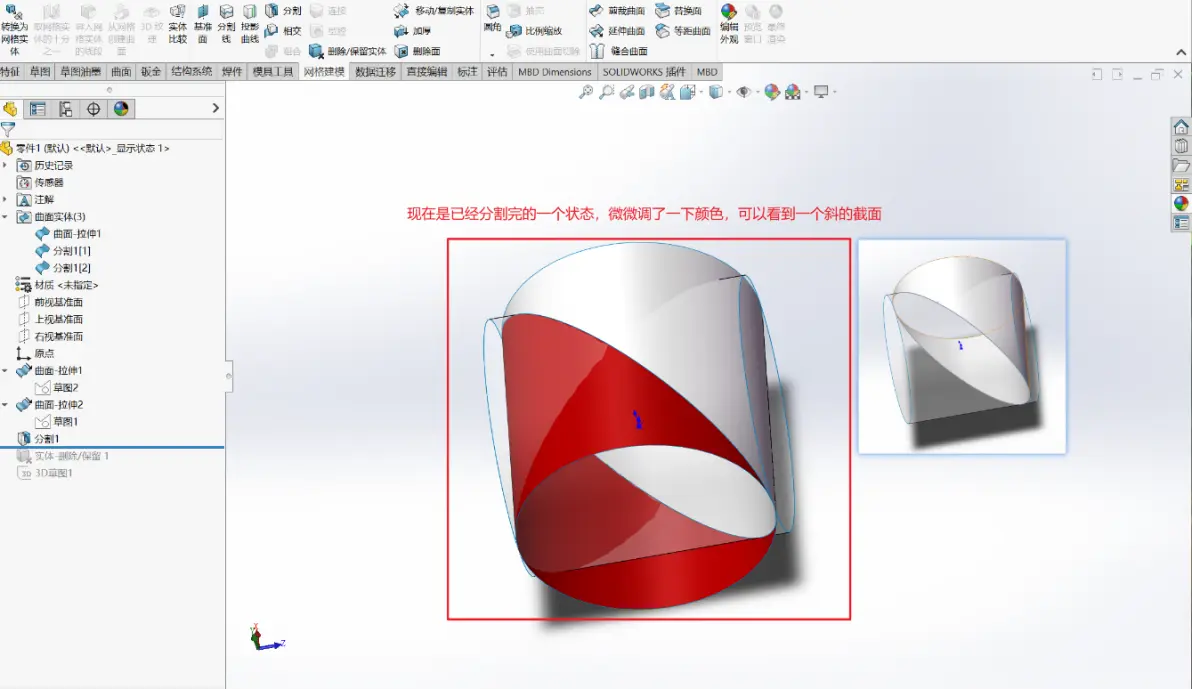

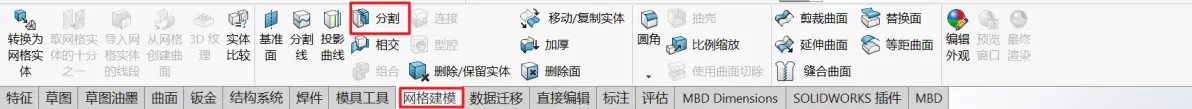

第三步，需要分割曲面，剩下的就是一个相交线

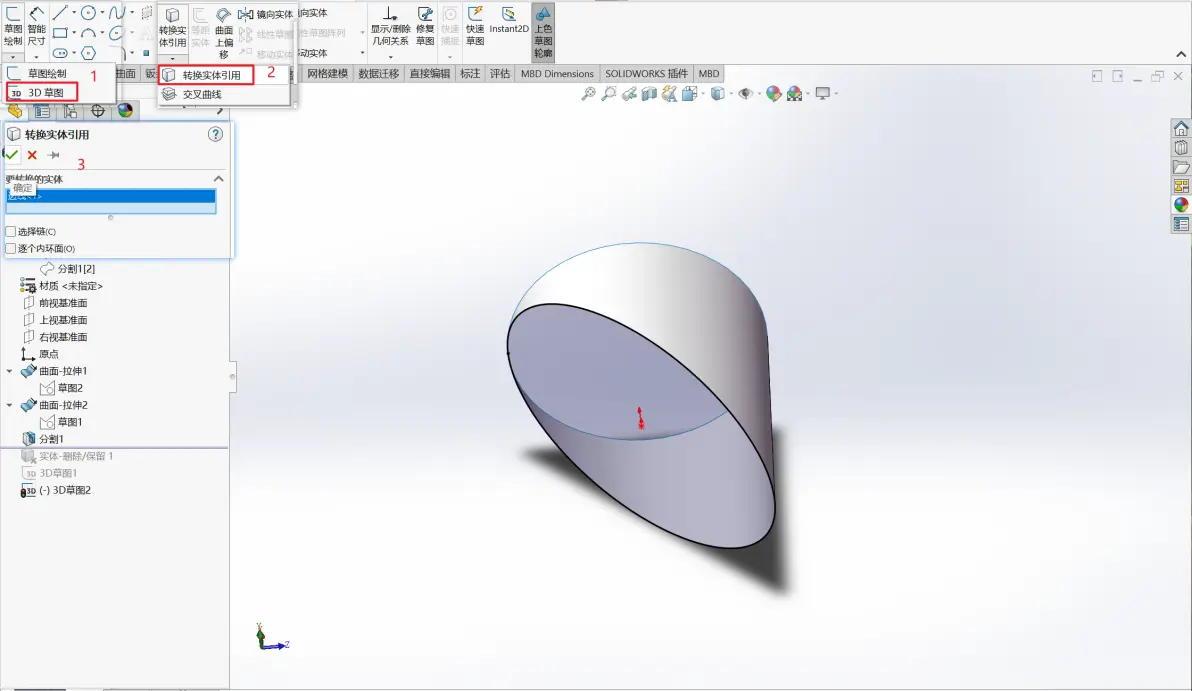

到这一步，就比较清晰明了了，想要获取的相交线就出来了，因为它是在空间上的一个曲线，那么如果想要获取这段线，通过草图中的转换实体引用就可以了，这里采用的是一个3D草图，如果使用草图，那就要创建一个基准面才可以，这里不再过多赘述

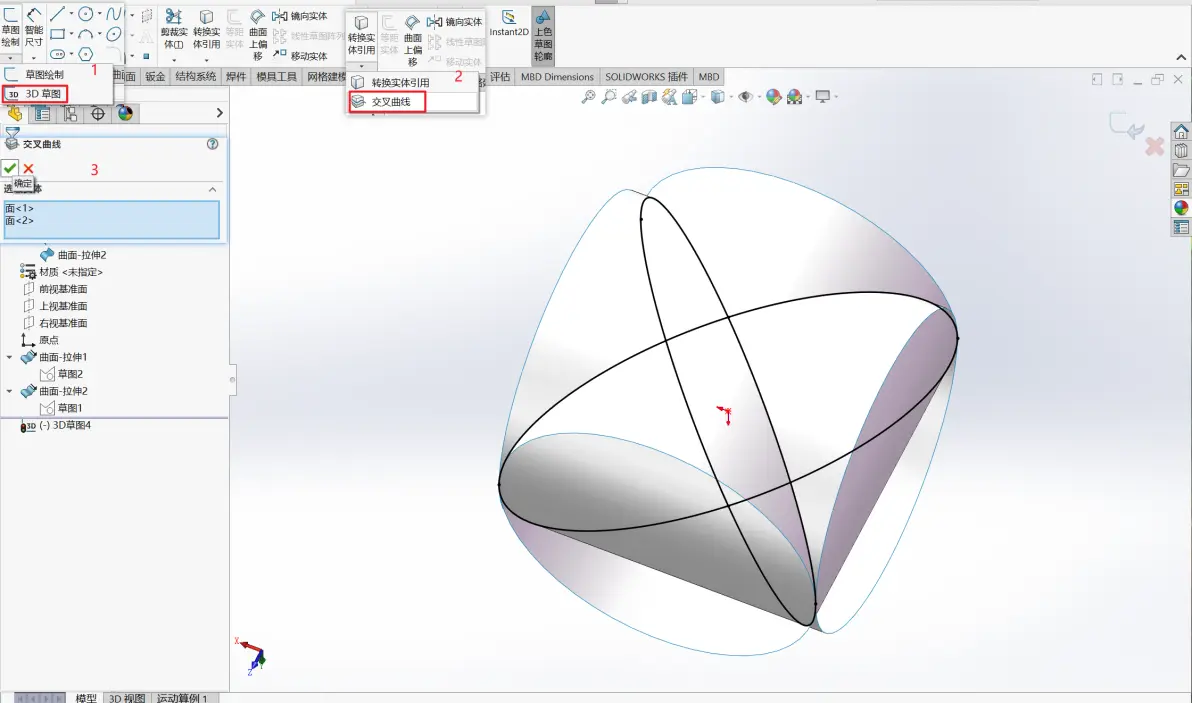

还有第三种方式，相较于上述第二种，不需要那么繁琐，在第二步拉伸完片体时，按下面图片操作即可获得两个线段，删除另一个线段，保留你需要的即可
