不跨平台、不丢数据：SOLIDWORKS Simulation 频率分析全解

在SOLIDWORKS Simulation Professional仿真包中，包含一种叫做 频率 的分析类型，其又叫模态分析或固有频率分析，是获取结构振动模态的常用仿真类型。



模态分析（Modal Analysis）是结构动力学领域的核心技术，其核心价值在于 揭示结构的固有振动特性 ——即结构在自由振动状态下的自然频率和振型模式，这些特性完全由结构的质量、刚度分布及边界条件决定，与外部激励无关。



SOLIDWORKS Simulation Professional 在模态分析的实操应用中，相较于其他仿真软件具备显著的高效性与便捷性。 其操作逻辑与 SOLIDWORKS 三维设计环境深度融合。无需跨平台数据转换，有效避免了模型导入过程中的数据丢失与格式兼容问题；设计与仿真流程无缝衔接，大幅降低了工程师的操作门槛与学习成本。 帮助工程师快速完成从三维建模到模态分析的全流程操作，显著提升仿真分析效率。

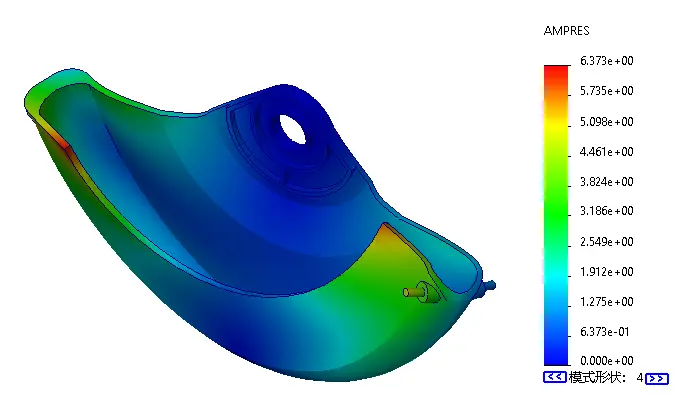

自由模态分析

SOLIDWORKS Simulation可以做自由模态分析。

自由模态分析是评价结构固有动态特性的基准测试，其边界条件为零约束，适用于如 航天器在轨运行、车辆悬架系统白车身动态评估、旋转机械部件（如传动轴、涡轮叶片）的固有频率提取 等场景。

注意事项：使用Simulation进行自由模态分析时，要把选项中的频率数调整到正确数值。由于 Simulation 计算自由模态时，前6阶为结构的刚体位移，从第7阶开始才是结构的第一阶固有模态。因此，若想获得结构前10阶模态，需将频率数设置为16。
