rhino工业设计与solidworks结构设计交互文件格式

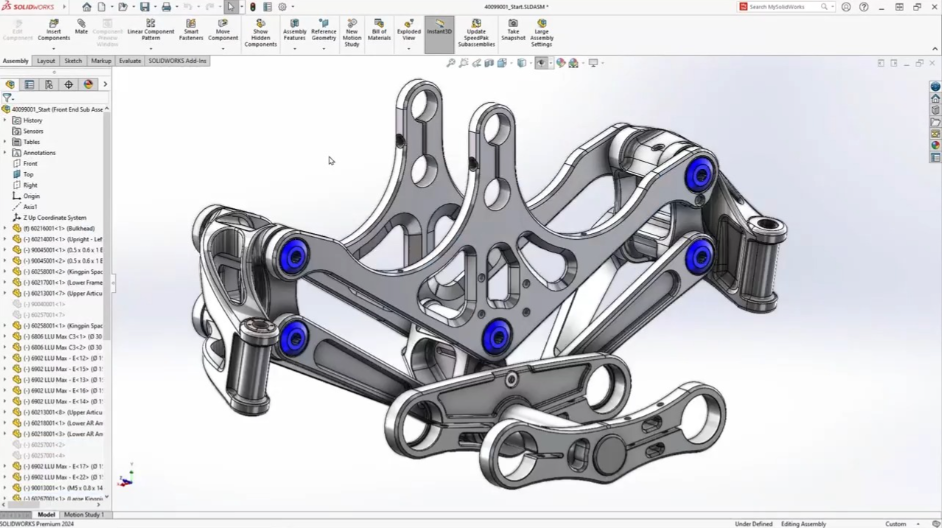

Rhino导x_t给SW，装配体状态，文件小，读取快，这个思路一直没跑通。Rhino里文件菜单导出，保存类型选Parasolid，版本挑12.0，选项里输出装配体勾上，单位毫米，公差0.01，导出来的x_t在SW里打开确实快，零件层级也按Rhino的图层分好了，但Rhino自己读不了x_t，拖进去报错，文件类型不支持，装插件也没找到。

SW导step给Rhino，文件另存为STEP，选项AP214，输出装配体，单位毫米，保存，Rhino打开，曲面破面是常事，用检查工具看外露边缘，缝合公差给0.01，缝不上就0.05，再不行0.1，破面太多就回SW把模型简化，倒角圆角先去掉，导出来再在Rhino里补。

Rhino导出step，先join所有曲面，再_Export，选STEP，AP214，公差0.001，单位毫米，导出的step在SW里打开，输入诊断里检查，有缝隙就修复，SW的输入诊断比Rhino缝合好用，但大装配读起来慢，step文件比x_t大三四倍，读取时间也长，好处是通用，Rhino和SW都认。

x_t在Rhino里无法读取，测试过Rhino 7和Rhino 8，都不行，文件类型列表里没有Parasolid，网上说的插件没找到能用的，所以暂时不落实x_t进Rhino这条路，要交互就走step，Rhino给SW用step，SW给Rhino也用step，x_t只在SW之间或者SW和别的CAD之间用。

文件路径我这边放D:\Project\Rhino_SW\，Rhino文件.3dm，SW文件.sldasm，交互文件.step，x_t文件夹空着，命名按项目名_零件名_版本，比如外壳_v03.step，导step之前把Rhino图层整理好，不要的隐藏或者删掉，SW里打开会按图层分组，图层名带中文有时乱码，改成英文或者拼音。

SW导出step的选项里，输出为装配体，不要勾输出为单一零件，勾了Rhino打开就是一个整体，没法分零件，AP214带颜色，AP203不带，要颜色就选214，Rhino导出step也选214，颜色能带过去，材质不行，贴图更不行，导过去只剩颜色。

Rhino读x_t报错信息是“无法打开文件，文件格式不受支持”，试过改扩展名，没用，试过导入，也没有Parasolid选项，所以x_t这条路暂时放弃，等Rhino更新支持，或者用中间格式转，CAD Exchanger可以转x_t到step，但多一道手续，没必要，step够用。

如果后面Rhino支持x_t了，再试装配体导出，参数先记着：版本12.0，输出装配体，单位毫米，公差0.01，Rhino图层对应SW零件，图层名用英文，导出前join，导出后SW输入诊断检查，x_t文件小读取快
