NX799 VS传统快充芯片更小封装更广兼容性对比帖

在智能手机高度普及的今天，充电效率已成为影响用户体验的核心因素之一。这一体验的背后，快充协议芯片起着决定性作用——它们如同智能翻译器，能自动识别设备与充电器的协议标准并实现精准匹配。相比早期繁杂的充电接口，这些芯片的性能与兼容性直接决定了充电过程是否高效稳定。

作为专为安卓设备设计的快充协议芯片，NX799采用CMOS工艺制造，全面支持华为、三星、OPPO、VIVO、一加等主流品牌的快充协议，为用户提供安全可靠的快速充电体验。

⑴ 核心特性

1. 宽电压适配：2V-20V工作范围，内置稳压电路保障电压稳定

2. 高精度时钟：内置4.4MHz晶振（±10%精度）

3. 协议全覆盖：

① OPPO VOOC闪充

② 华为超级快充

③ 三星快充协议

⑵ 技术优势

• 精简设计：极简外围电路设计，显著降低方案体积

• 强兼容性：兼容主流安卓品牌及USB转TYPE-C接口

• 智能调压：3.3V-20V宽范围电压调节，适配各类快充需求

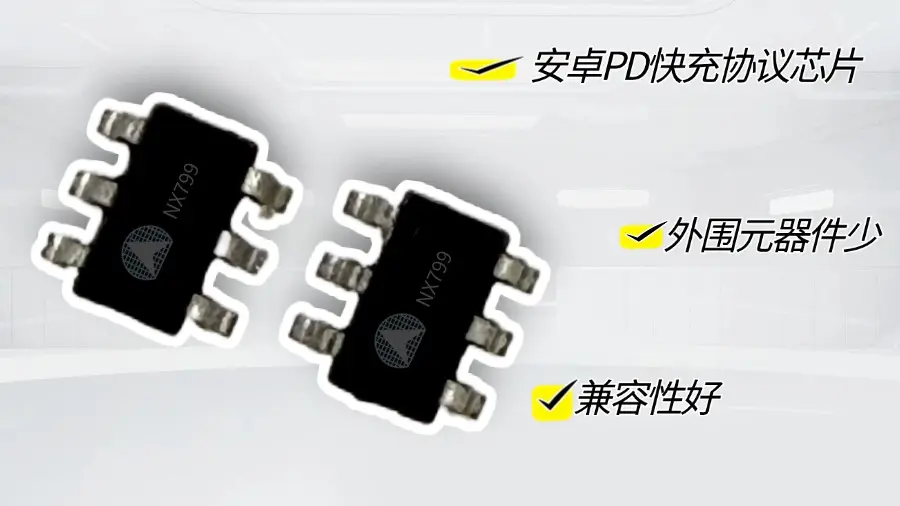

• 紧凑封装：采用SOT23-6封装，节省PCB空间

⑶ 应用场景

广泛应用于安卓快充数据线、平板电脑充电线等领域，适配各类安卓设备的快充协议需求。
