UG螺栓重用库添加非标长度规格的操作方法经验帖

在UG中想要添加比如M16×85，GB/T5783六角头螺栓。除了在装配体中添加M16×70规格后，再改模型外，还可以在重用库部件族文件中添加85长度以作为标准长度。以下为具体操作方式：

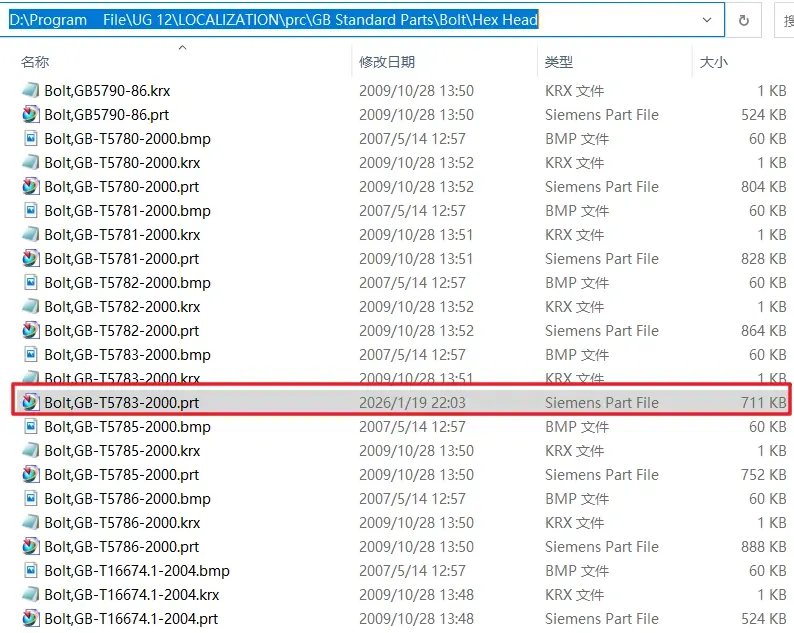

1.打开GB/T5783六角头螺栓的部件族文件模型，通常在C:\Program Files\UG 12\LOCALIZATION\prc\GB Standard Parts\Bolt\Hex Head中，找到Bolt,GB-T5783-2000.prt文件，双击打开。

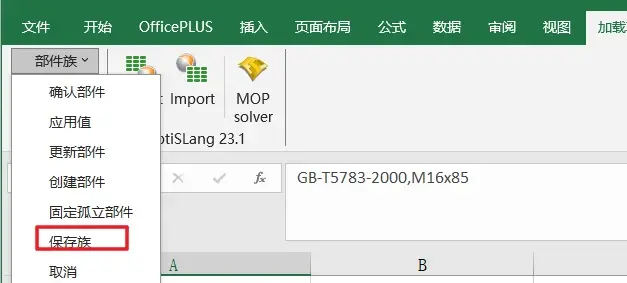

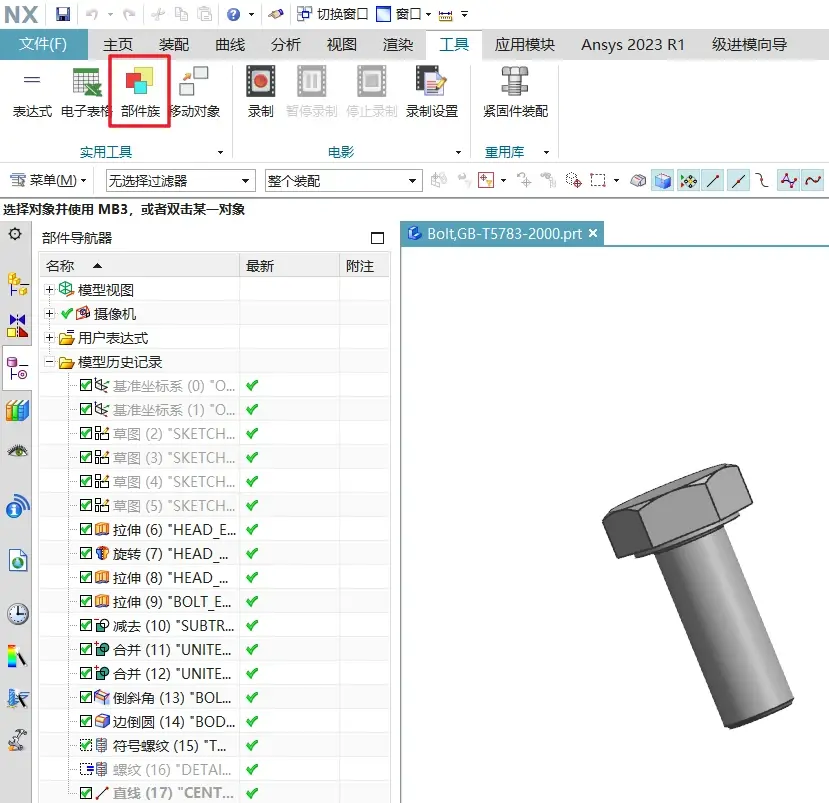

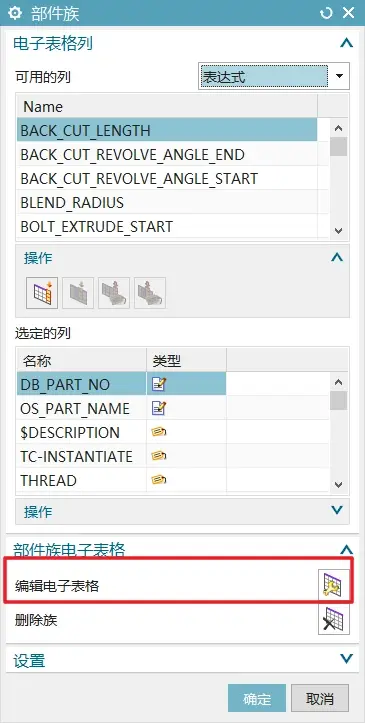

2.点击“工具”下“部件族”，点击“编辑电子表格”，将表格打开后在第一列找到M16×80规格，复制后在该行下面粘贴一行，将该行所有80改为85。在顶上找到“加载项”

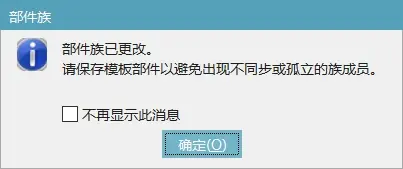

，点击“部件族”-“保存族”。完成后退出表格，UG“部件族”页面点击“确定”，弹出“部件族已更改”，点击确定。保存该文件后退出UG。

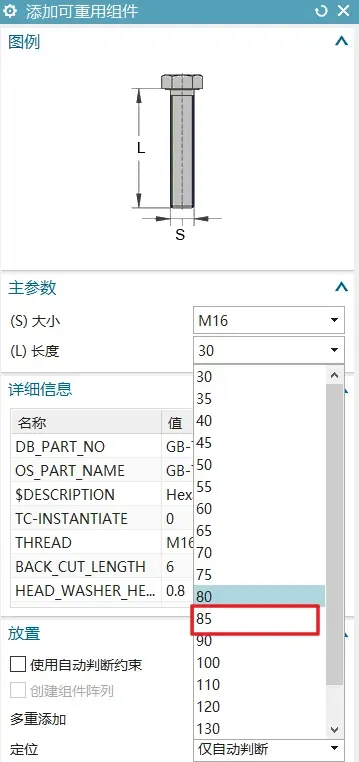

3.新建装配体文件可以看出GB/T5783下M16螺栓已有85长度规格。

紧固件装配中的螺栓添加非标规格同理。或者把更改后文件夹复制到紧固件装配中配置文件夹。
