LabVIEW调用MATLAB生成分形图案方法

• LabVIEW 调用 MATLAB，可借前者可视化流程与硬件交互优势，结合后者强数值计算、算法能力，复用成熟算法提速开发，还能灵活改代码。但需匹配版本、装运行环境，数据传递有性能损耗，脚本出错需跨软件调试。

​

优点

• 协同高效：LabVIEW 负责可视化流程搭建与硬件交互，MATLAB 专攻数值计算、算法实现，二者结合，让分形这类需复杂运算又要流程化呈现的任务开发更便捷。
• 开发提速：直接复用 MATLAB 成熟算法（像矩阵运算、分形公式），不用在 LabVIEW 里重复写数学逻辑，节省开发时间。
• 灵活适配：通过脚本节点，能快速嵌入、修改 MATLAB 代码，方便科研场景里频繁调整算法参数、迭代算法 。

缺点

• 依赖严苛：得保证 LabVIEW 和 MATLAB 版本匹配，还得装 MATLAB 运行环境，部署时步骤多、易出兼容问题。
• 性能折损：LabVIEW 与 MATLAB 间传递数据（如矩阵、变量）会有额外开销，大规模计算时，效率不如纯 MATLAB 或纯 LabVIEW 实现。
• 调试麻烦：MATLAB 脚本出错，得在两个软件环境交叉排查问题，定位错误更复杂 。

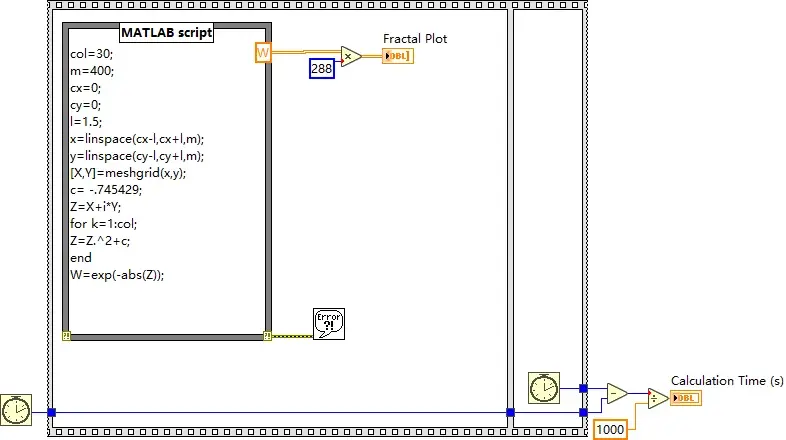

利用 LabVIEW 的 MATLAB 脚本节点，结合 MATLAB 代码生成分形图形，通过计时模块统计计算耗时，实现分形生成与性能监测。

功能说明 1. 分形计算与绘图

• 功能：在 LabVIEW 中调用 MATLAB 脚本，定义分形计算参数（如网格范围、迭代公式等），生成描述分形的矩阵W，经放大后输出用于绘图，同时关联计时逻辑统计计算时长。
• 使用场合：需要结合 LabVIEW 可视化流程与 MATLAB 数值计算优势，实现分形（如曼德博集合等典型分形）生成、科研或教学中复杂图形算法验证场景 。
• 特点：跨平台工具协同（LabVIEW 流程 + MATLAB 计算），一次开发可复用分形算法；通过脚本节点灵活嵌入 MATLAB 代码，适配复杂数学计算逻辑。
• 注意事项：需确保 LabVIEW 与 MATLAB 版本兼容（要求 MATLAB 5.0+ ）；MATLAB 脚本内变量需正确传递（如W需按 LabVIEW 数据类型适配输出）；大规模分形计算时，MATLAB 脚本执行效率可能受本地算力限制。
• 对比类似功能：若纯 LabVIEW 实现分形，需手动编写迭代、矩阵运算代码，开发周期长；纯 MATLAB 绘图则缺乏 LabVIEW 可视化流程串联优势。此 VI 结合二者，兼顾开发效率与流程化需求。

分形生成是复杂系统、混沌理论研究的典型场景，LabVIEW 擅长构建可视化测试与测量流程，MATLAB 在数值计算、数学算法实现上高效，二者结合可快速验证分形算法并监测性能，常用于科研原型开发、教学演示（直观展示算法耗时与图形结果关联），也为工程中复杂图形生成算法（如纹理模拟、故障特征可视化）提供开发参考。
