《HFSS 电磁仿真设计 从入门到精通》7页

HFSS Version 15.0.0(Build: 2012-10-09 20:37:20)

注意

对hfss设计流程有一个大概的印象，不需要理解和深究每一步步骤背后所表示的含义。

一、运行HFSS新建工程

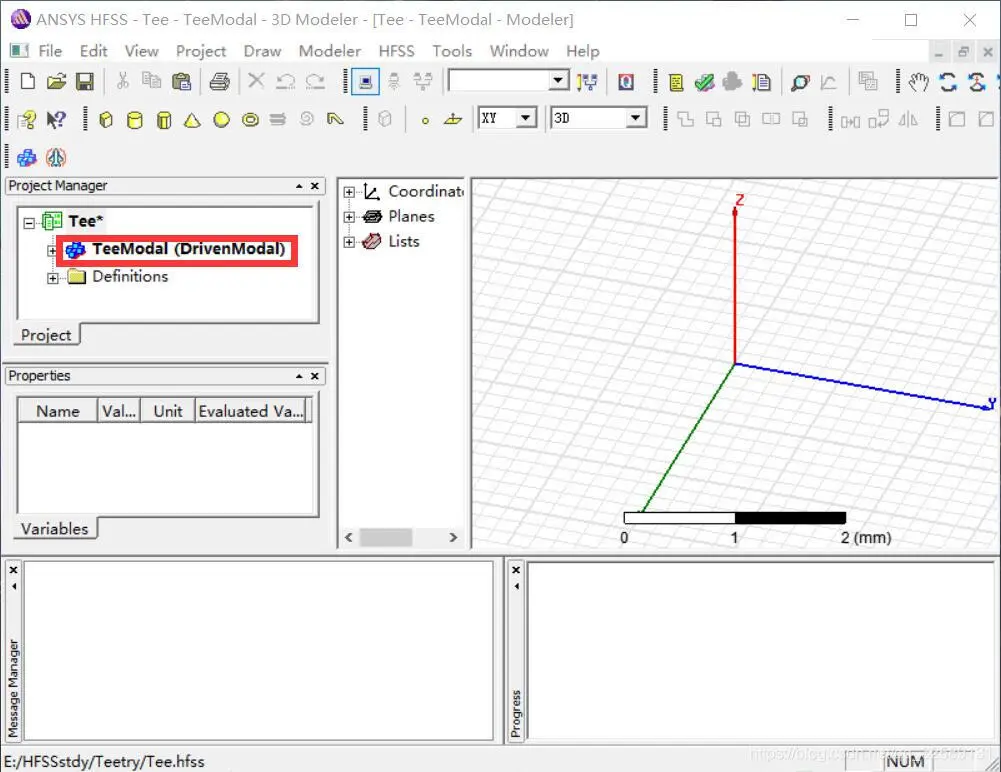

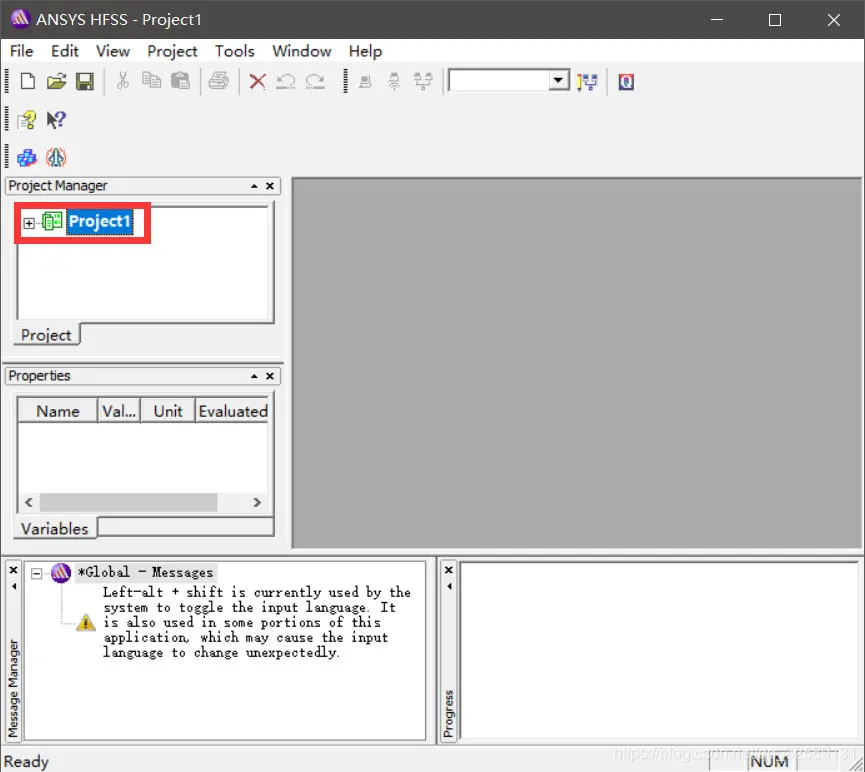

1 默认是Project1，file-》save as (选好保存位置和名字)

2 鼠标放在工程上右击=》insert =》insert hfss design=》放在HFSSDesign鼠标右键=》rename（改名为TeeModal）

主菜单， HFSS=》solution Type

主菜单modeler=》units=》in=》ok

二、创建T形波导模型

T形波导模型可以看成三个大小相同的长方体叠加而成，先创建一个长方体，并设置材料属性和端口激励，通过复制创建第二第三个长方体，再合并。

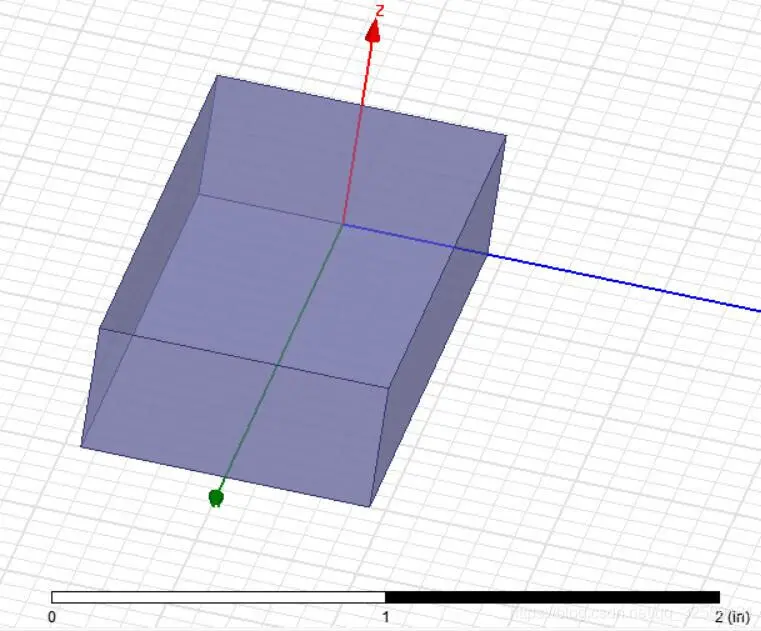

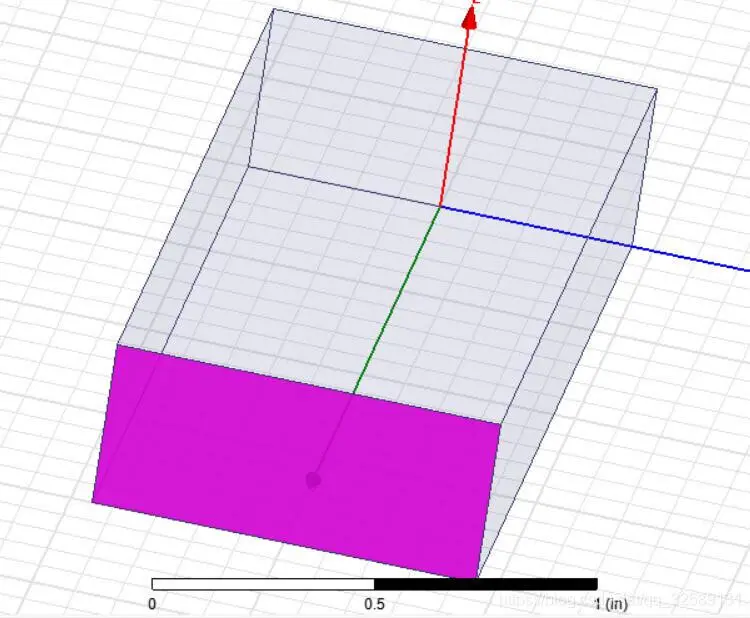

1 创建长方体模型

主菜单tools=》options=》modeler options

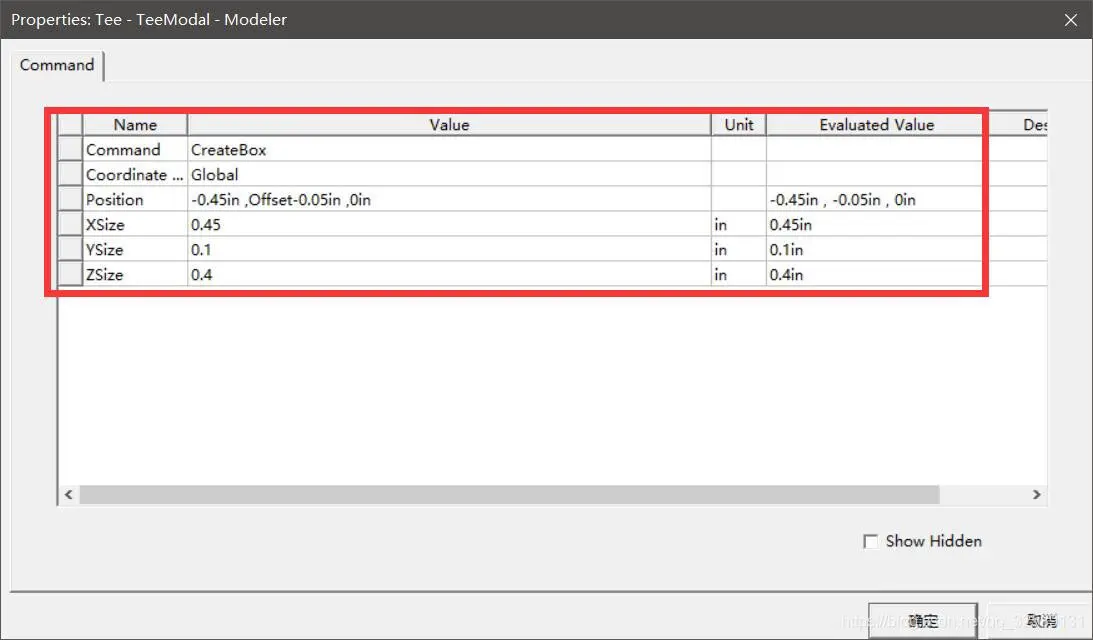

在右下角输入如下参数，并回车

在输入

再回车

ctrl+D

2 设置端口激励

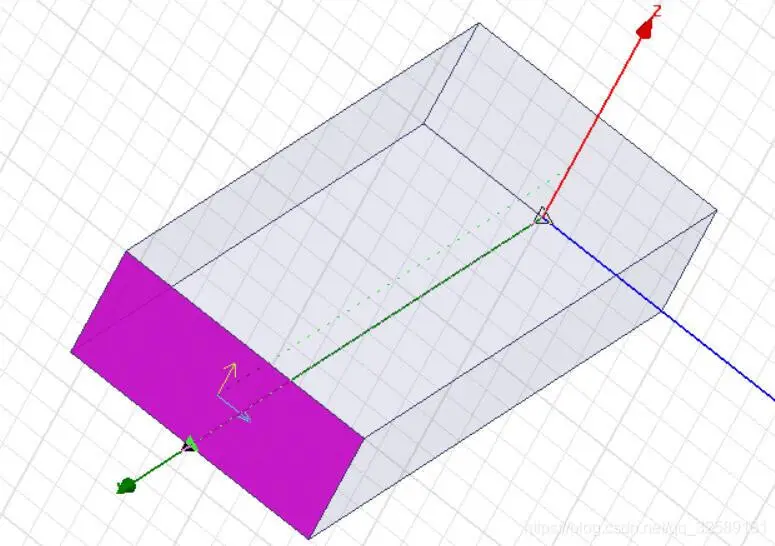

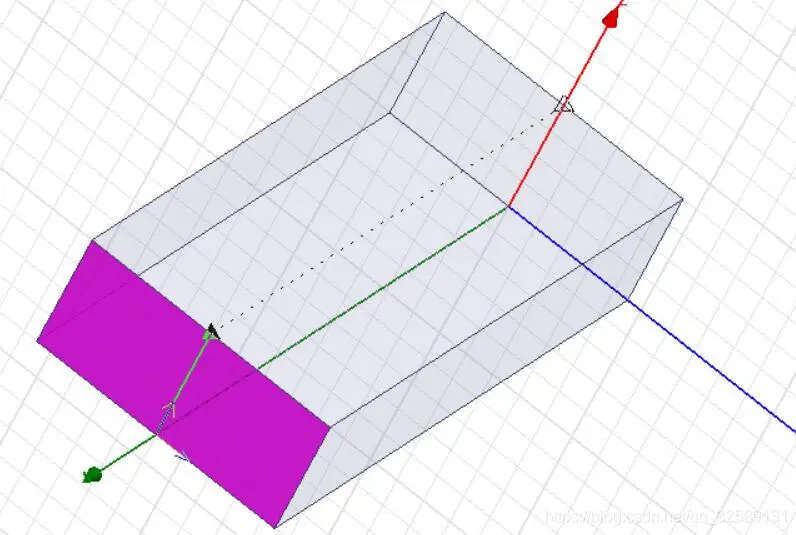

选择面 英文输入法的f 或 鼠标指着相应的面然后右键select faces

右键=》assign Excitation =>wave port

修改为port1，下一步

移动鼠标到中间变为三角形，单击

往上一个中点变为三角，再单击

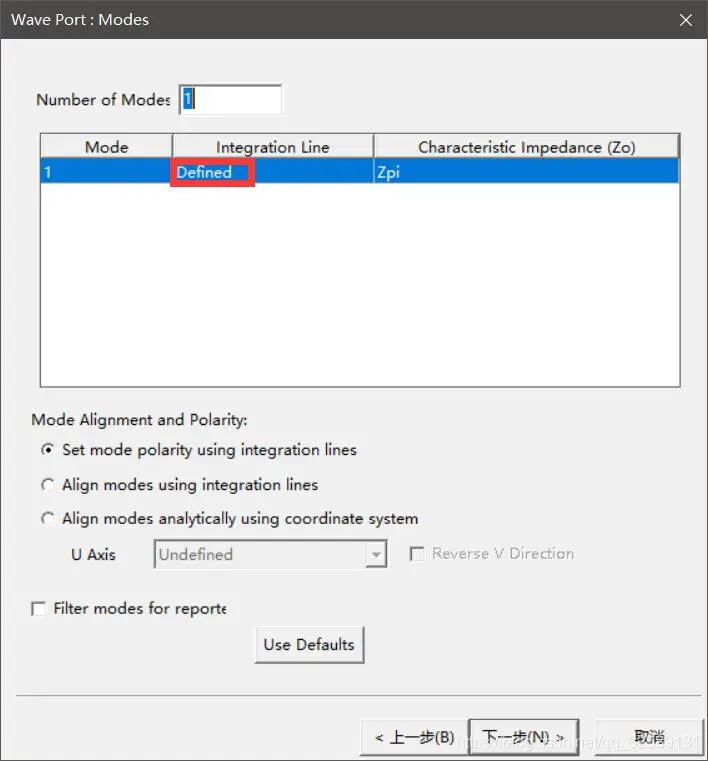

变成define

一直下一步就ok

3 复制长方体

(1)设置

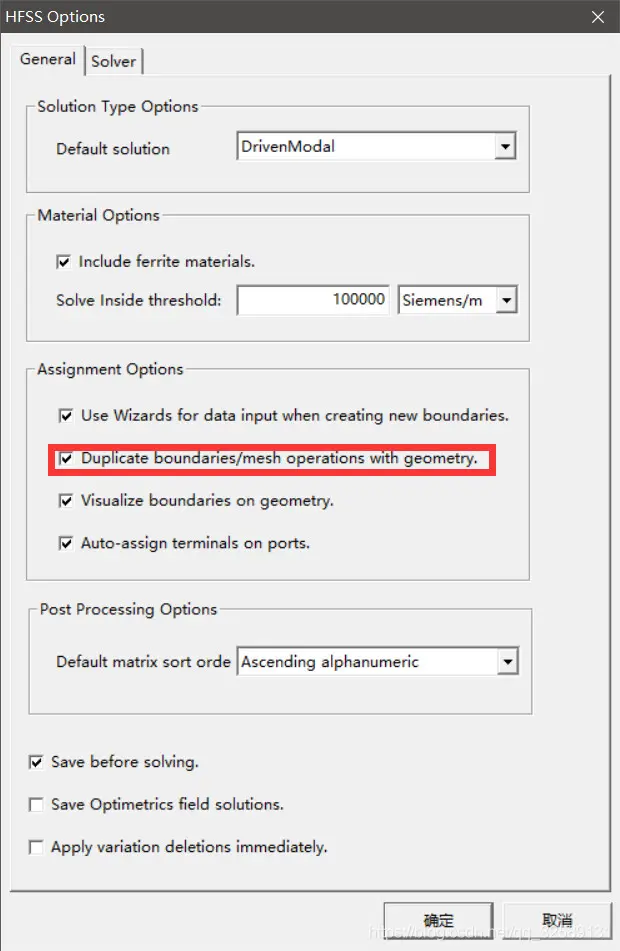

主菜单Tools=》Options=》HFSS Options, 设置如下图

全选中

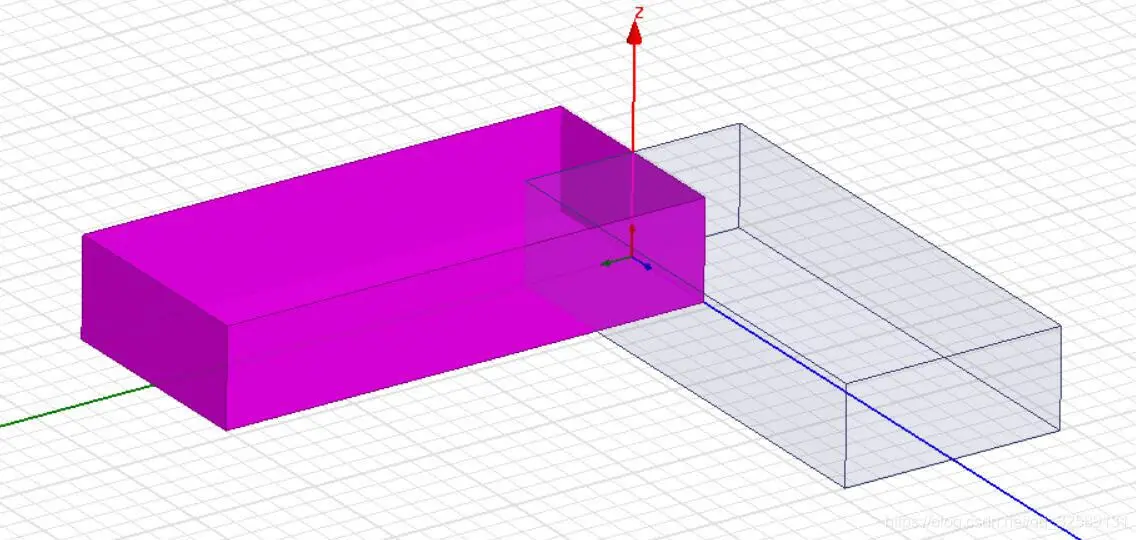

主菜单Edit=》Duplicate =》Around Axis

重复上次的操作，angle输入-90 deg

4 合并长方体

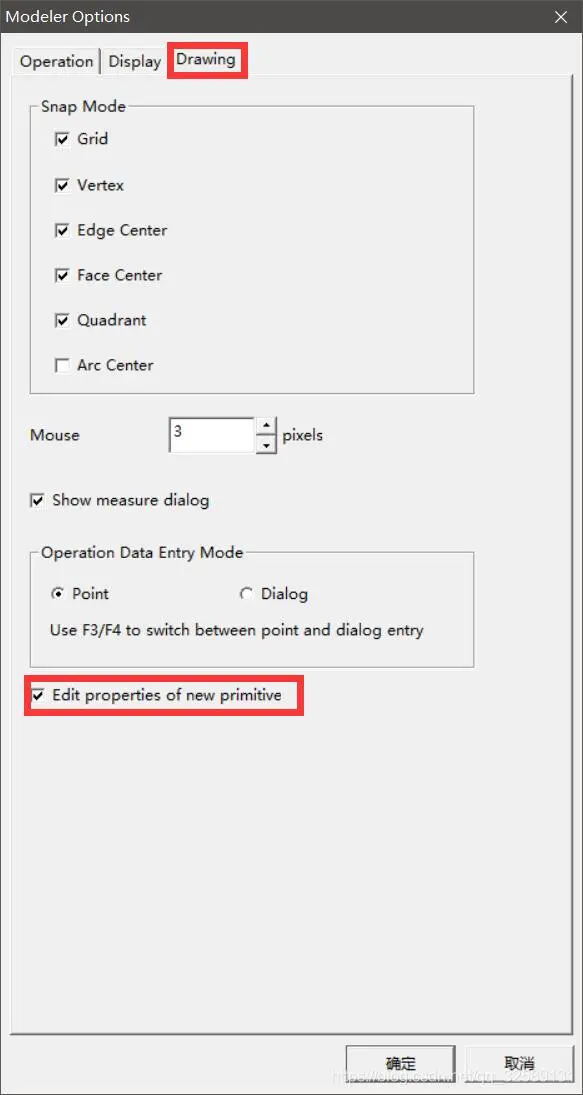

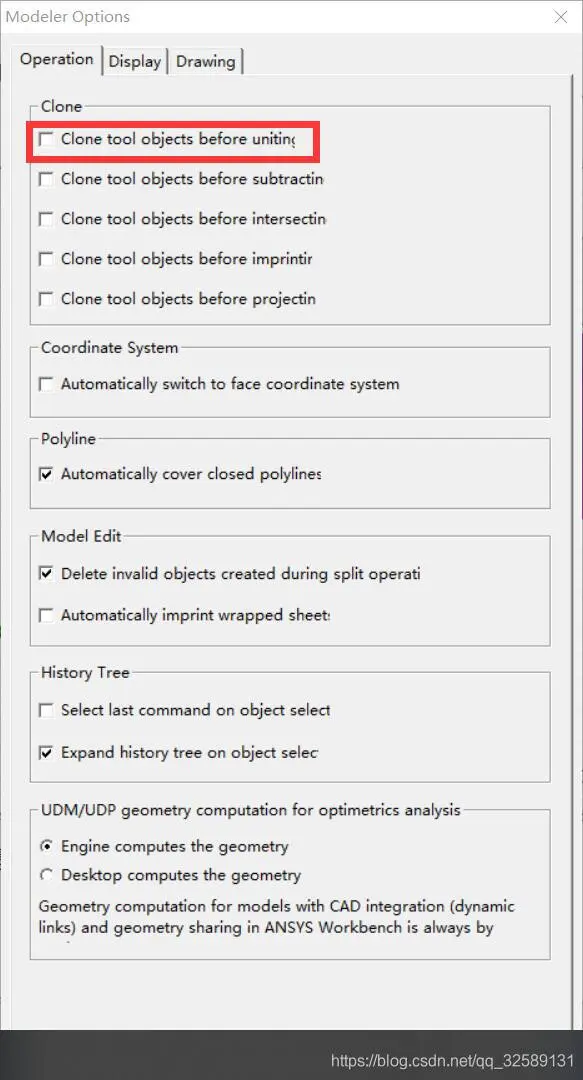

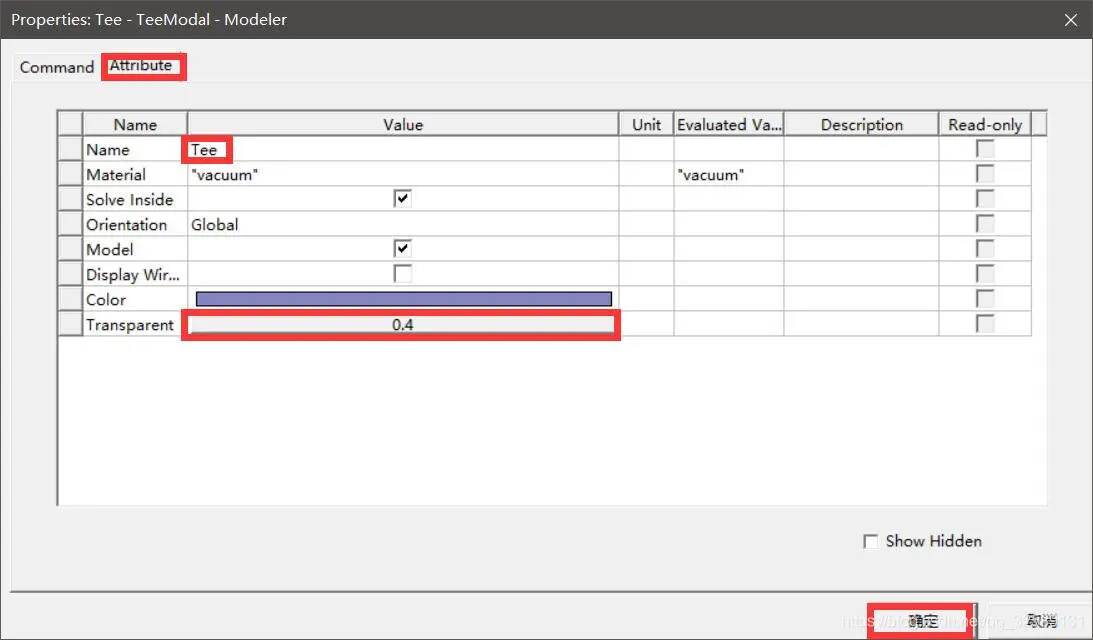

（1）主菜单Tools=》Options=》Modeler Options ，确保 未 勾选

英文键盘按o 或者 在三维模型中单击右键选择【Select Objects】，选择第一个长方体，按住ctrl，单击剩下两个长方体，全部选中。

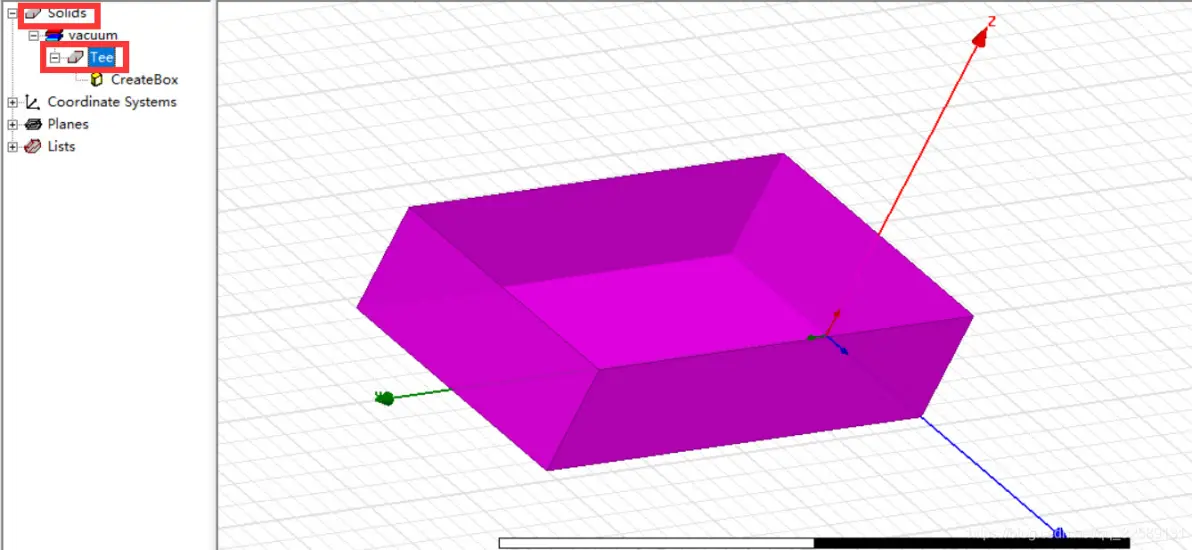

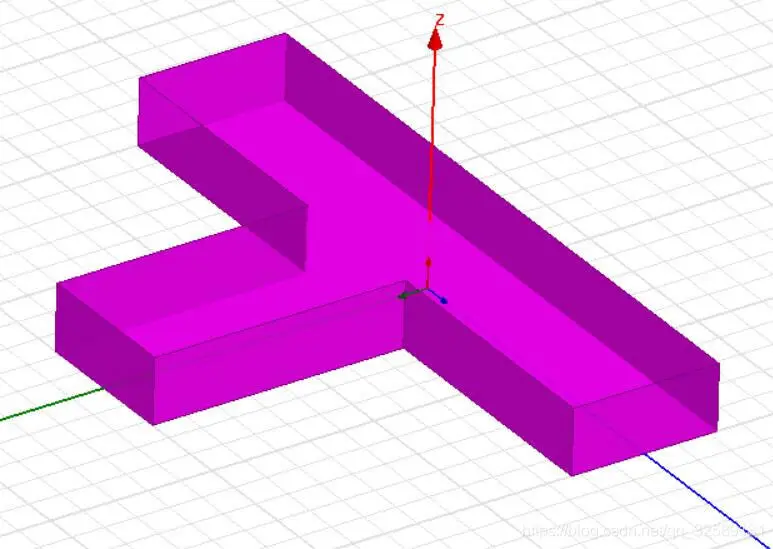

主菜单Modeler=》Boolean=》Unite

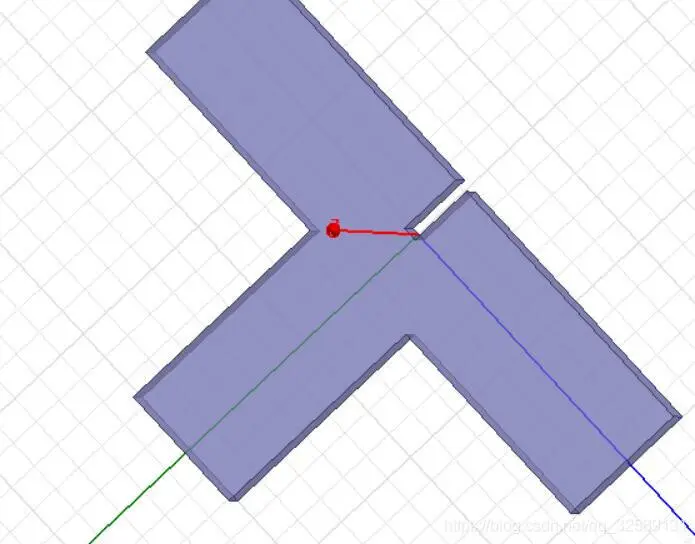

（1）创建一个长方体

Draw=》Box

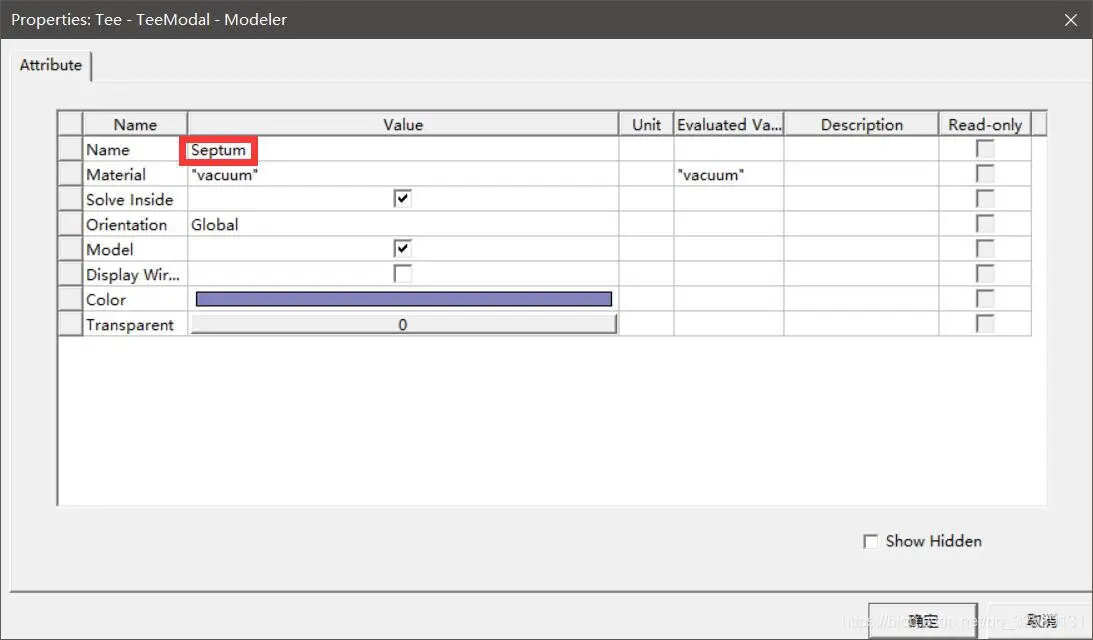

更名为

按住ctrl同时选中Septum和Tee，Modeler=》Boolean=》Subtract

（1）添加求解设置

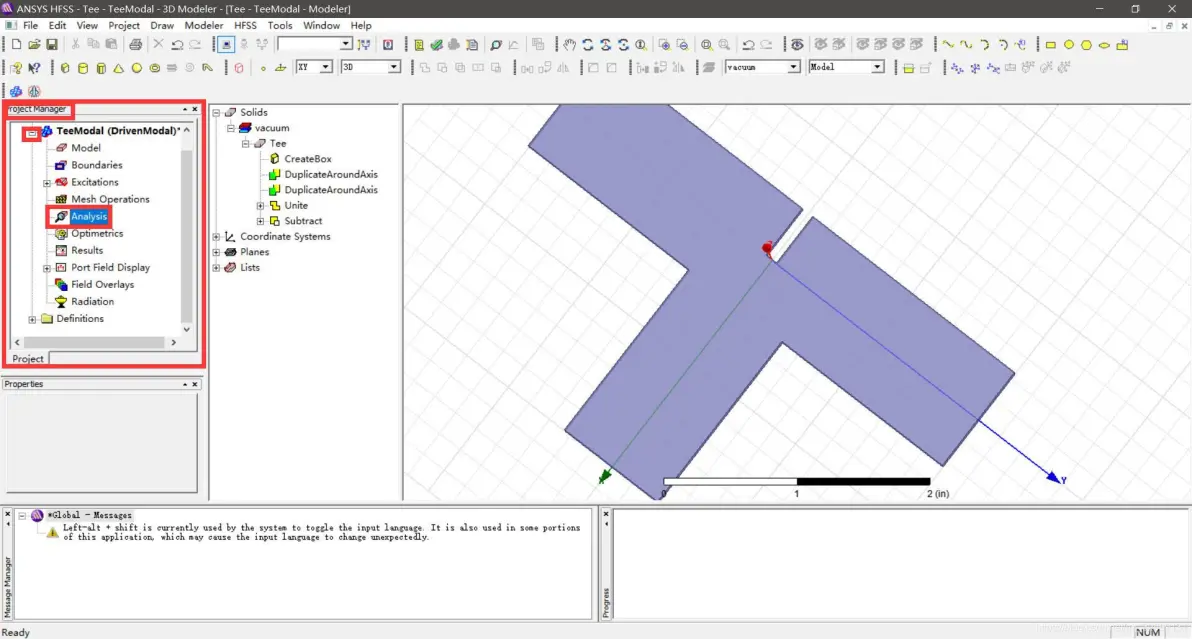

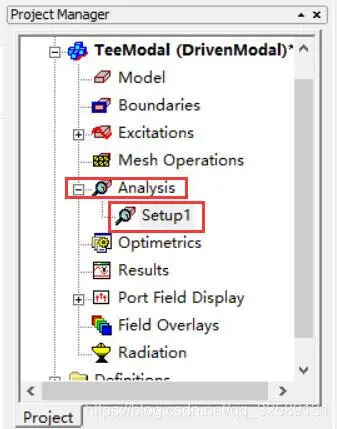

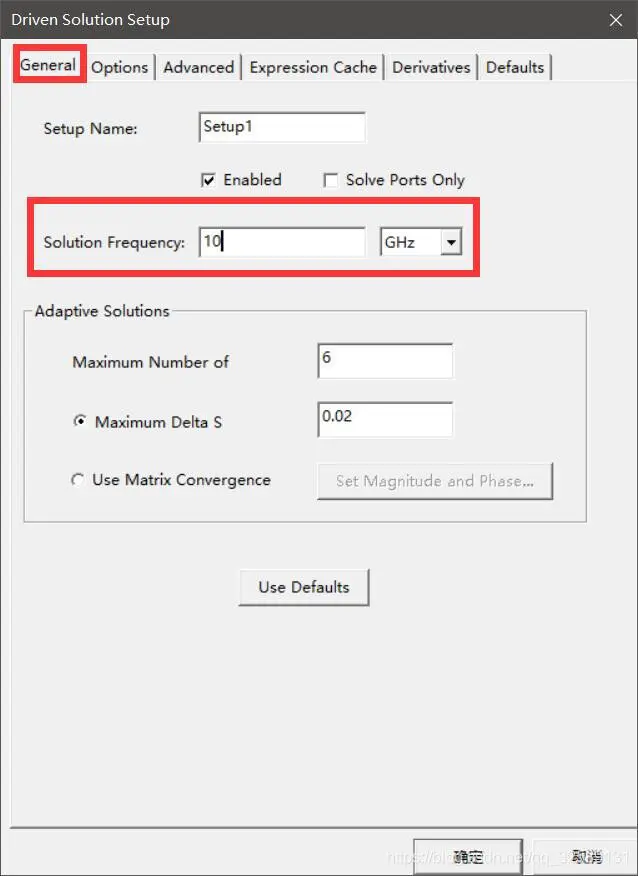

找到analysis鼠标右击=》add solution setup

（2）添加扫频设置

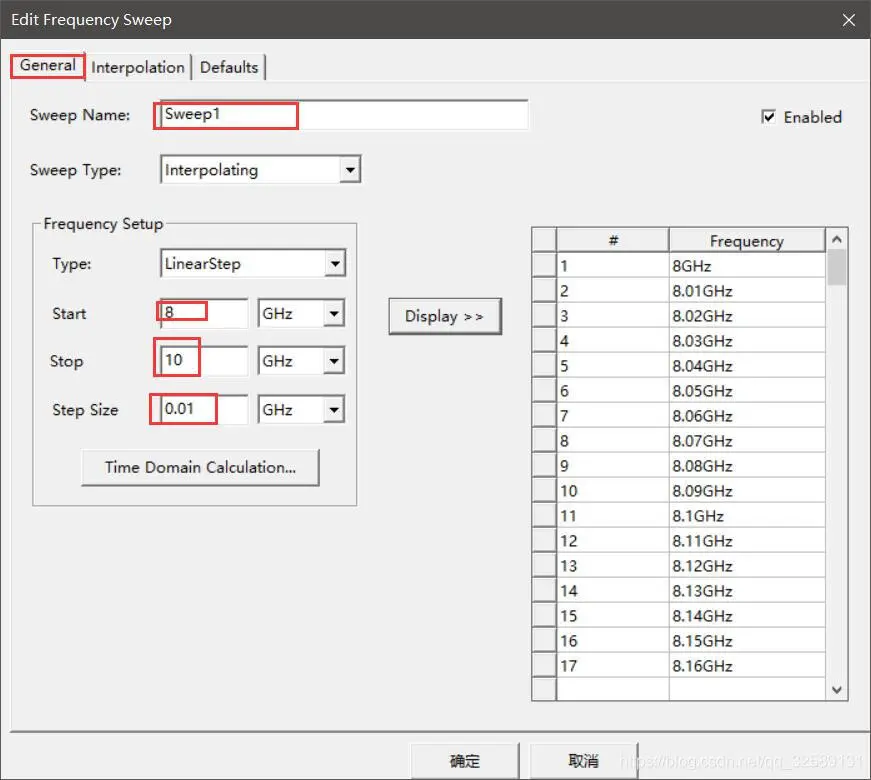

找到setup1，鼠标右击

(3)设计检查

主菜单HFSS=》Validation Check

全部是钩，没问题

四、运行仿真分析

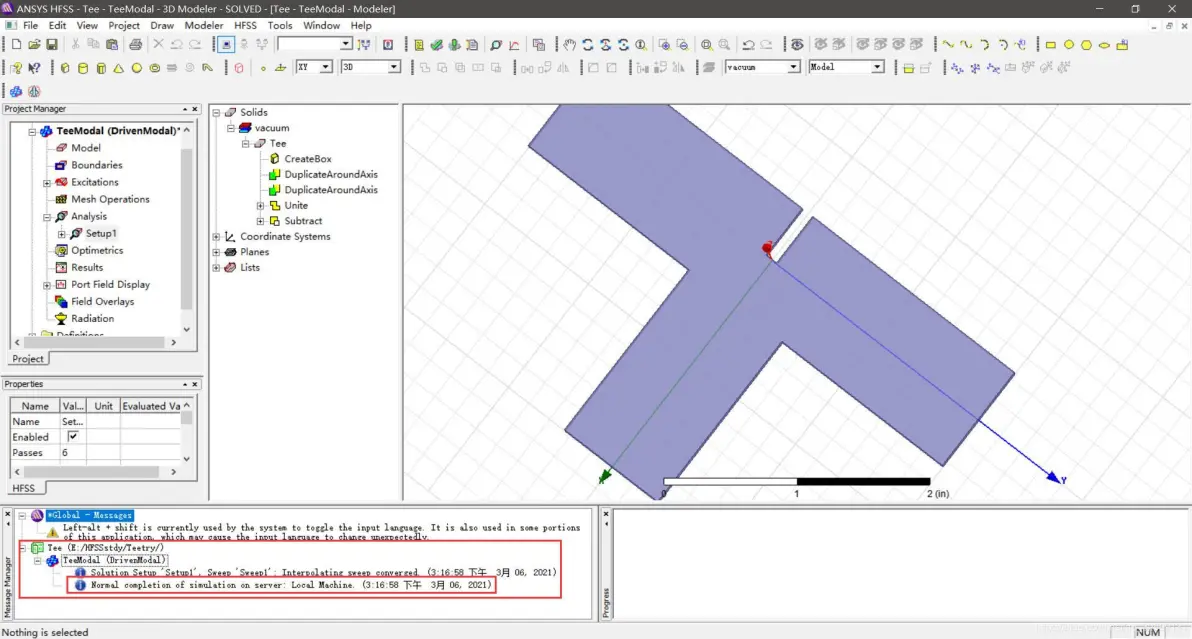

主菜单HFSS=》Analyze All

五、查看分析计算结果

1、图形化显示S参数计算结果

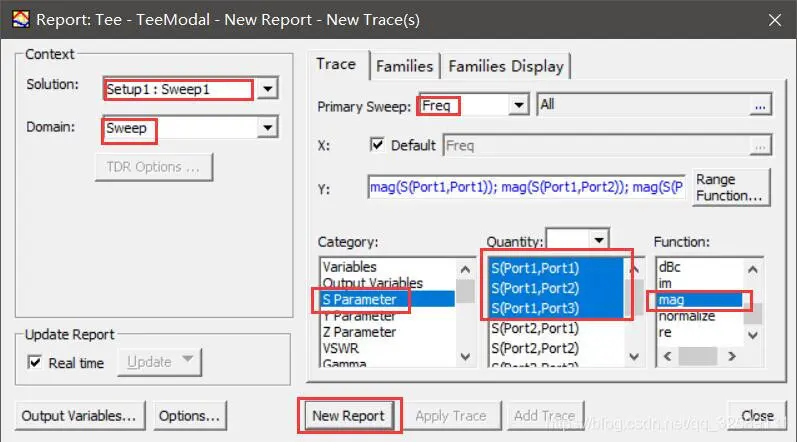

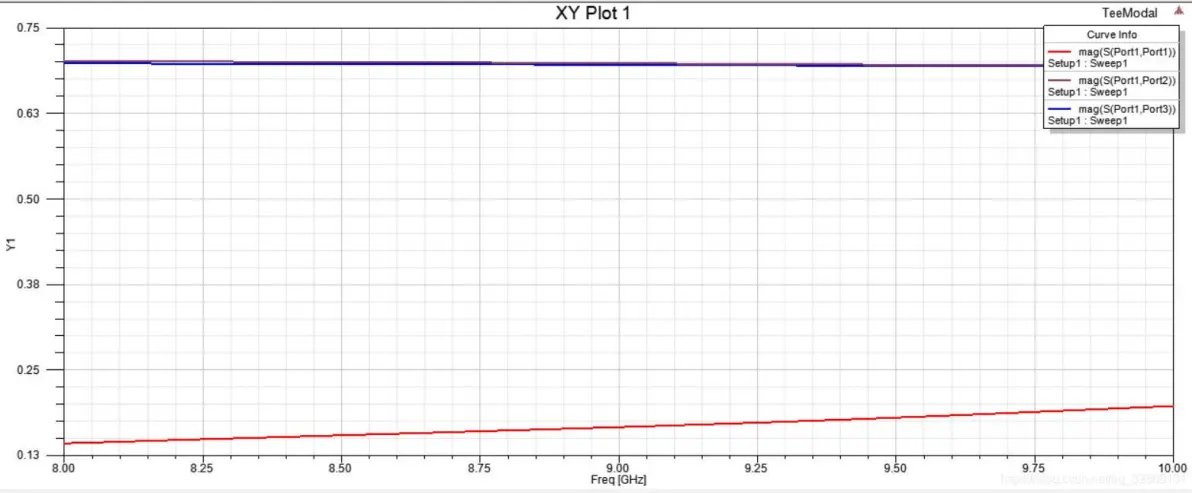

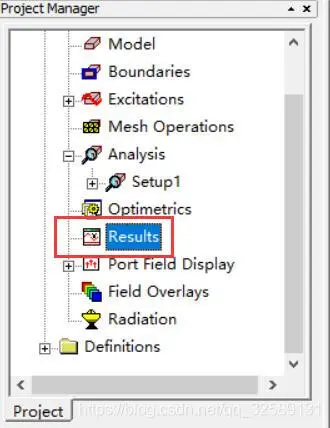

找到results，鼠标右键=》Create Model Solution Data Report => Rectangular Plot

如上设置，绘制出如下图

双击工程树下的设计名称TeeModal，返回三维窗口，在英文输入法输入f，或者右键选择select faces，选中上表面

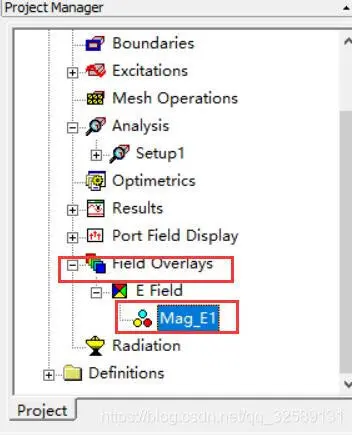

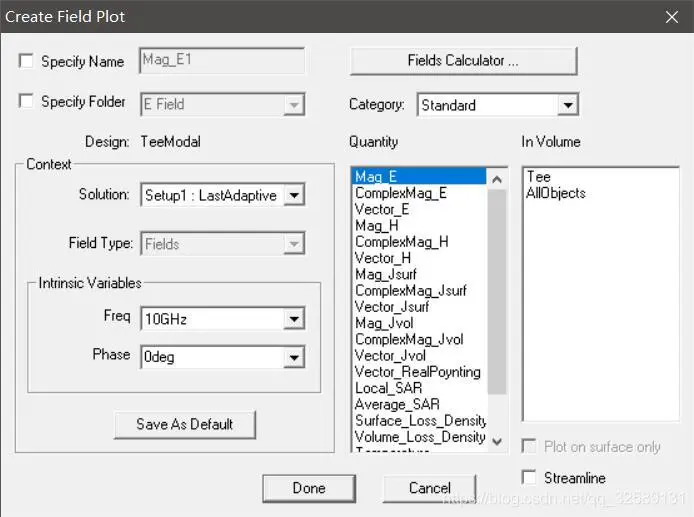

右键选中工程树下的field overlays =》plot fields=>E=>Mag_E

直接Done。

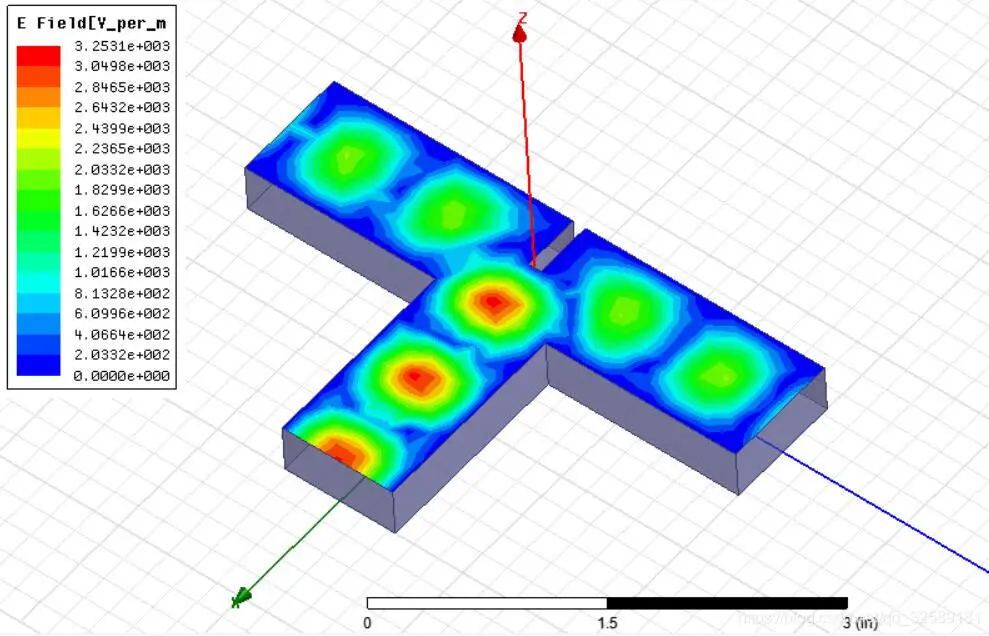

3、动态演示场分布图

找到Mag_E1右击=》animate

默认设置，直接OK。

————————————————
