本稿件属于日常学习记录,希望其内容可以帮助刚开始进入电磁场与电磁波相关领域的同学,我们一起共同进步,成为更好的自己。
1、今日任务:
本此任务主要是利用HFSS软件对简单的微带线进行全波仿真,首先,我们需要理解微带线的结构及其工作原理;然后,我们需要掌握如何利用HFSS软件构建微带线模型;其次,我们需要学会如何设置边界条件和端口;最后,通过学会利用软件对场进行仿真和分析。
2、具体内容:
2.1 软件介绍
HFSS软件图标
目前,常用于电磁仿真的主流软件有三种:Ansys HFSS、CST MICROWAVE STUDIO和ADS。其中,HFSS(High Frequency Structure Simulator)是Ansoft公司推出的三维电磁仿真软件,目前已被ANSYS公司收购;是世界上第一个商业化的三维结构电磁场仿真软件,业界公认的三维电磁场设计和分析的工业标准。HFSS提供了一简洁直观的用户设计界面、精确自适应的场解器、拥有空前电性能分析能力的功能强大后处理器,能计算任意形状三维无源结构的S参数和全波电磁场。HFSS软件拥有强大的天线设计功能,它可以计算天线参量,如增益、方向性、远场方向图剖面、远场3D图和3dB带宽;绘制极化特性,包括球形场分量、圆极化场分量、Ludwig第三定义场分量和轴比。使用HFSS,可以计算:① 基本电磁场数值解和开边界问题,近远场辐射问题;② 端口特征阻抗和传输常数;③ S参数和相应端口阻抗的归一化S参数;④ 结构的本征模或谐振解。而且,由Ansoft HFSS和Ansoft Designer构成的Ansoft高频解决方案,是目前唯一以物理原型为基础的高频设计解决方案,提供了从系统到电路直至部件级的快速而精确的设计手段,覆盖了高频设计的所有环节。
2.2 微带线机构及其原理
微带线结构如图所示,主要分为三层,分别是微带线层、介质层和地线层,可以通过调节微带线宽度W、厚度t和介质厚度和介电常数改变阻抗特性,可以较好地进行网络匹配获取最大输出功率,从而实现高频信号传输的功能。
微带线结构图
2.3 微带线的HFSS模型
微带线模型的尺寸:L=18 mm,W=10 mm, H=1 mm,介电常数=3.7, 微带线线宽=1 mm。
具体操作步骤:

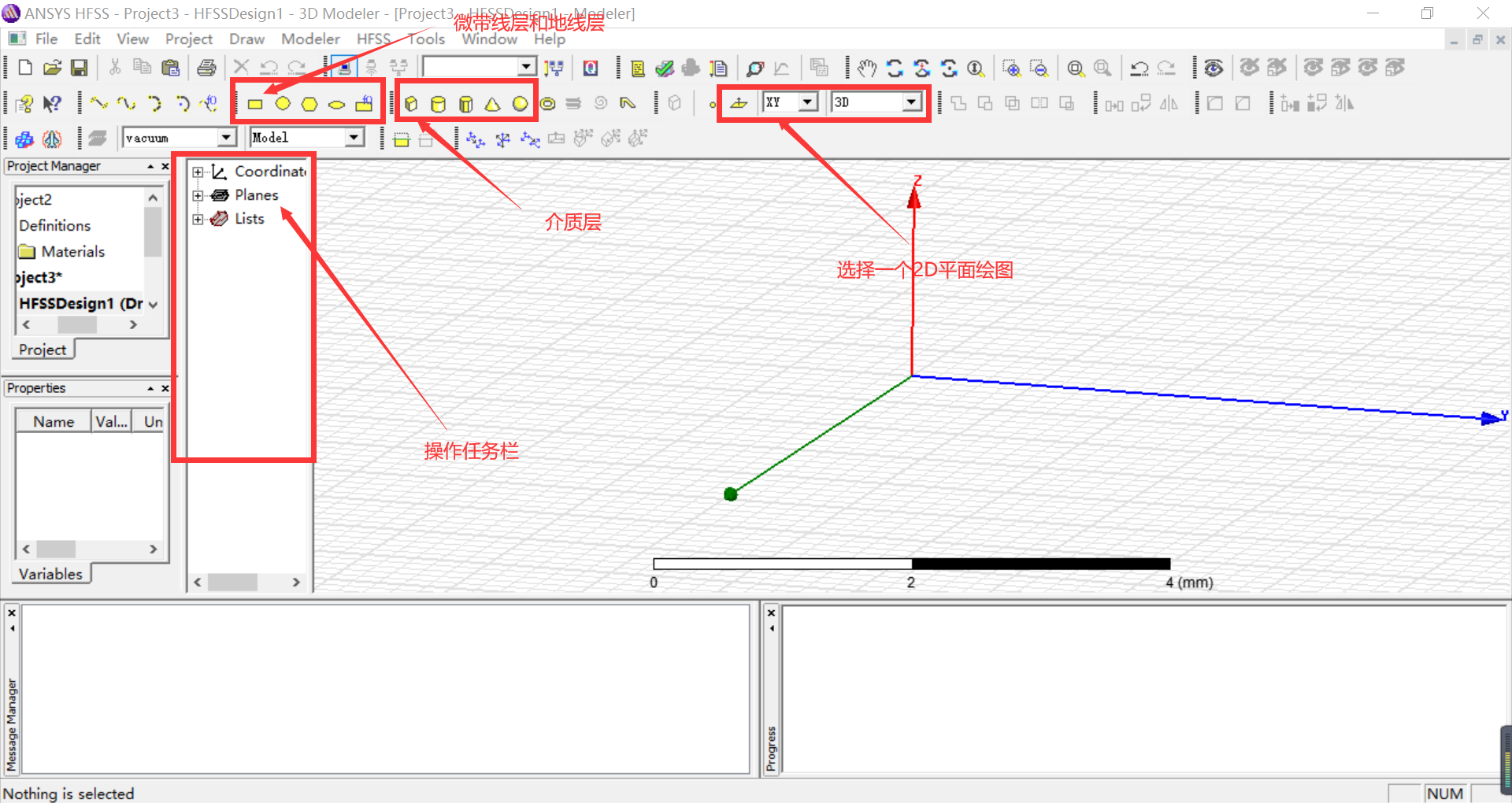

HFSS简要操作界面图
创建微带线模型

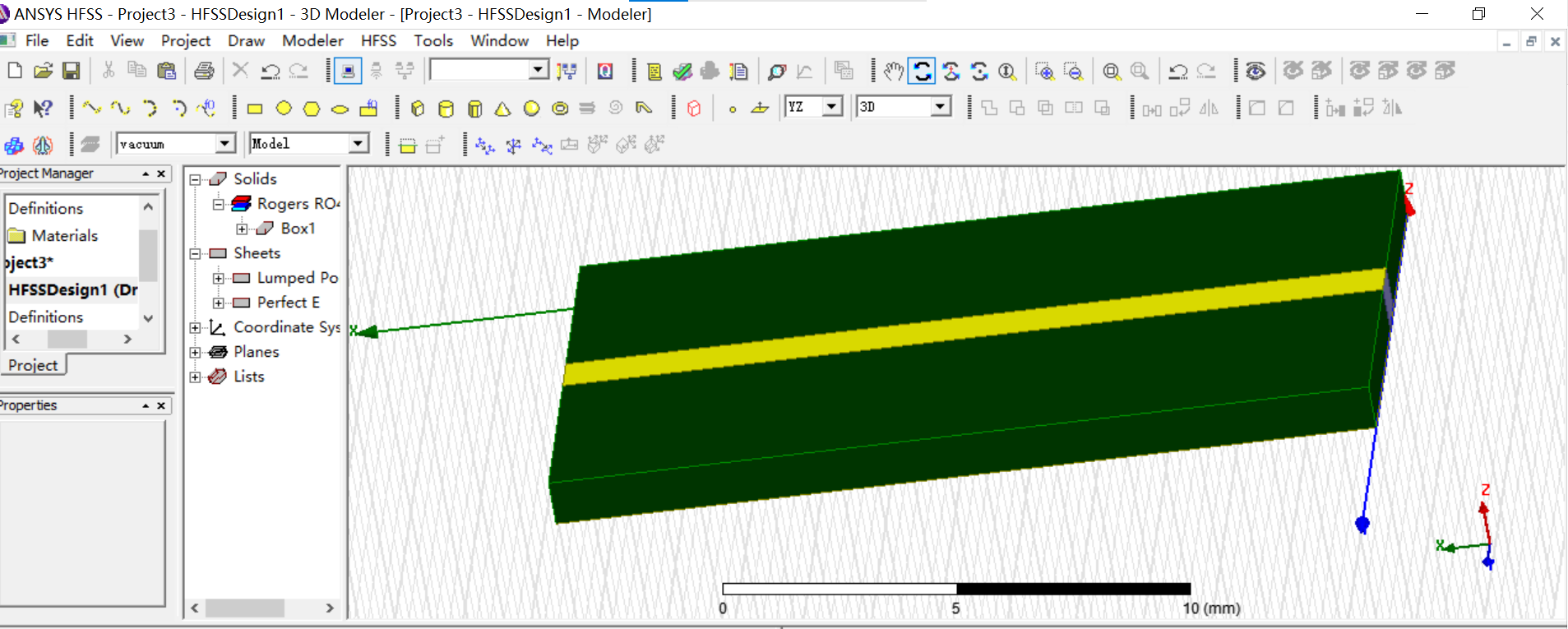

微带线模型

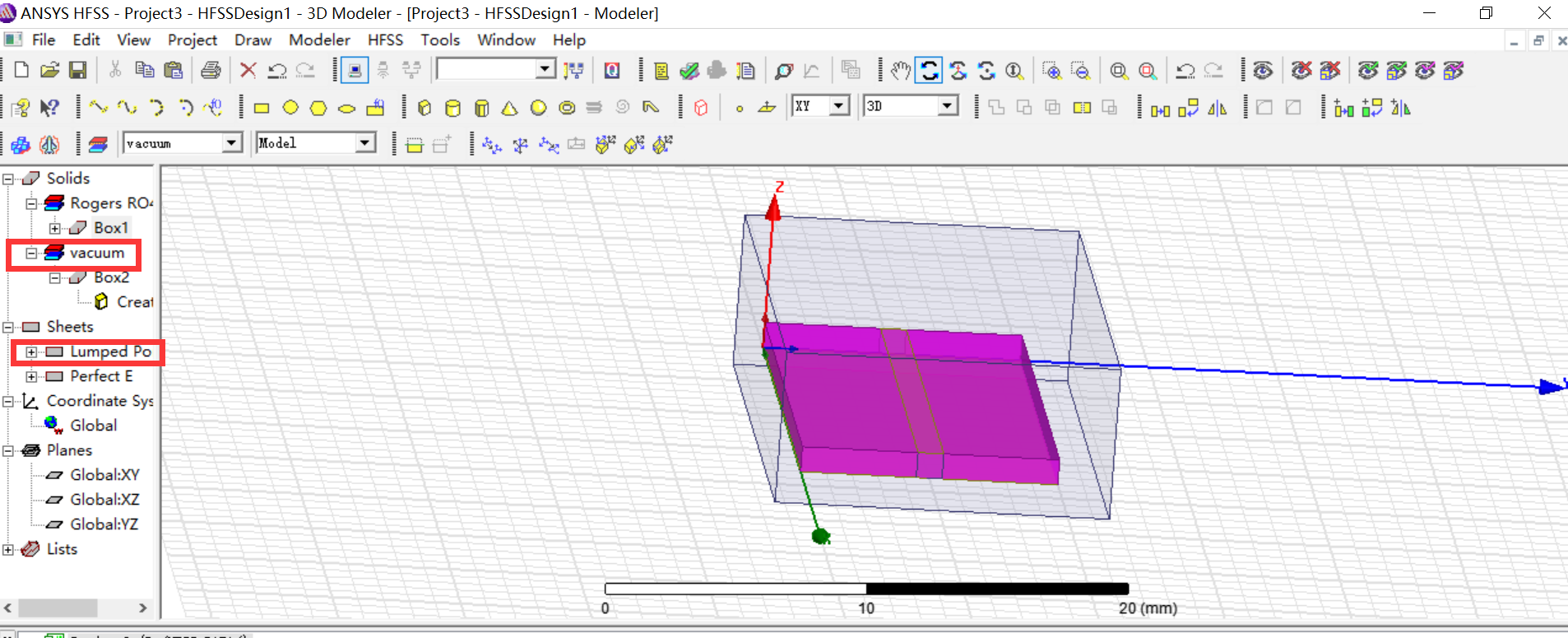

添加边界条件:加入空气罩子和两个端口
添加边界条件
