HFSS圆极化阵列天线设计:从理论到实践

当下,人类生活的信息时代正在进行着翻天覆地的大变革,无线通信技术日新月异,移动通信4G时代的到来更加推动了无线通信技术的发展。

作为无线通信系统中最为重要的部分之一,天线也得到了飞速的发展。过去相当长的一段时间内,传统的简单天线一直发挥着其稳定的作用服务于无线通信系统。但是近年来,由于天线使用平台的特殊要求,传统的单一的线极化天线已经不能满足实际的要求,圆极化天线越来越受到人们的重视。


当前圆极化微带天线的研究课题有高增益圆极化天线、双圆极化微带天线、宽频带圆极化微带天线等。本文研究设计了一个高增益圆极化微带天线阵列,工作在中心频率8.3GHZ。



一单元天线设计

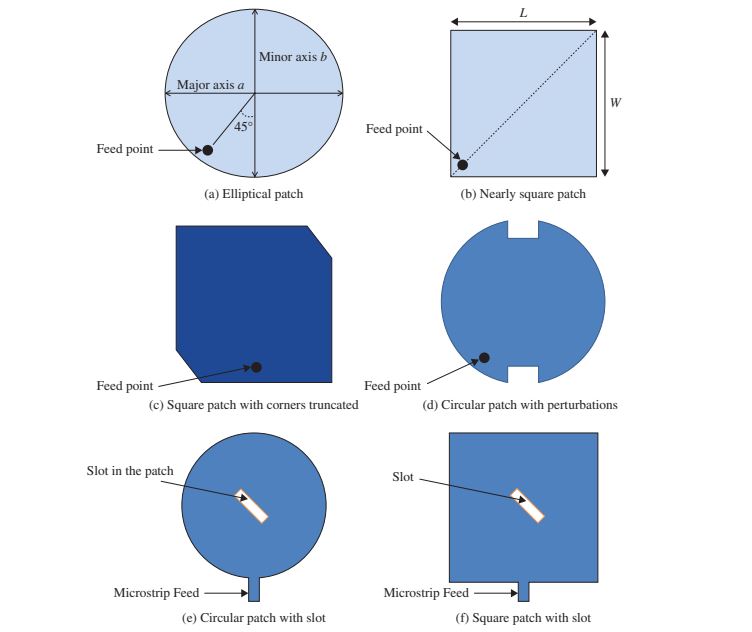

如下图所示,实现圆极化的方法有切角等方法,这里不再赘述

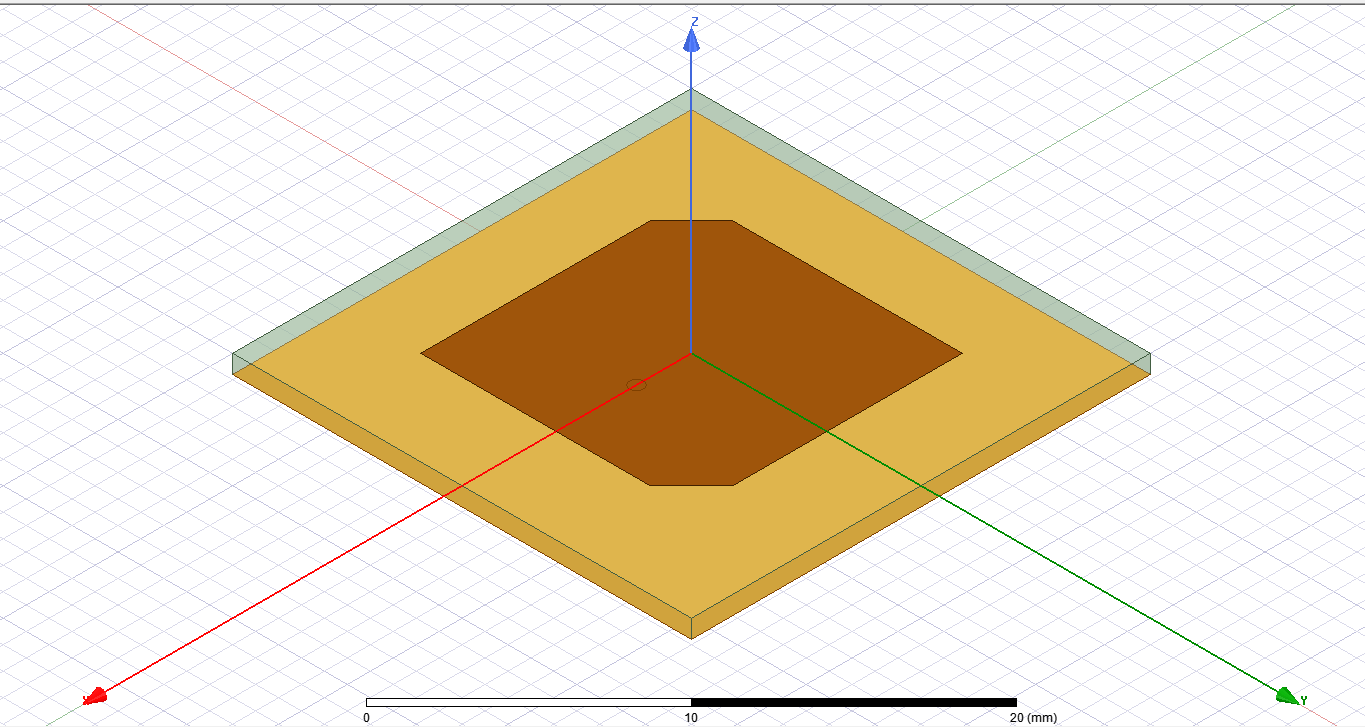

本文设计的采用经典图1的方法,采用背部馈电,之所以没用微带线馈电,是因为微带线电流辐射会影响到天线,采用背部馈电,组成馈电网络时影响最小。单元如下图

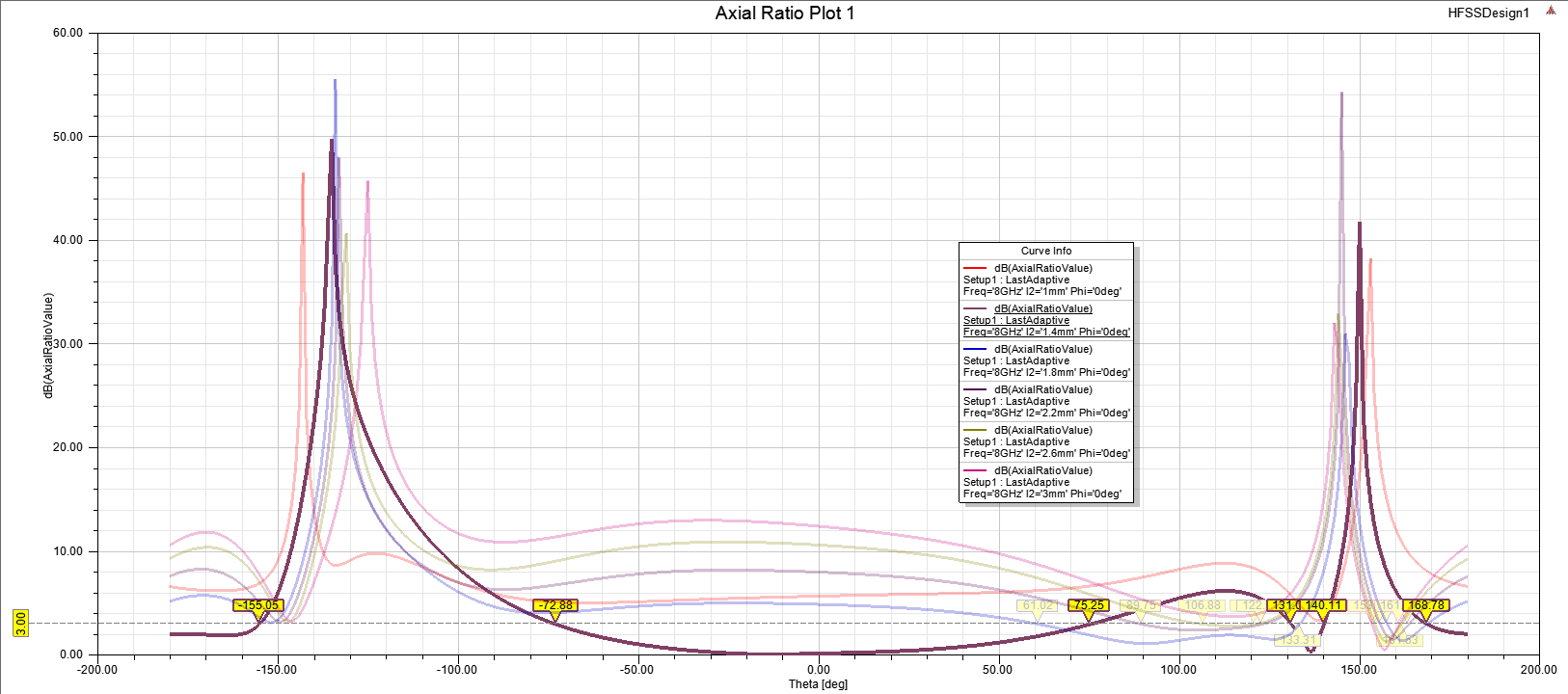

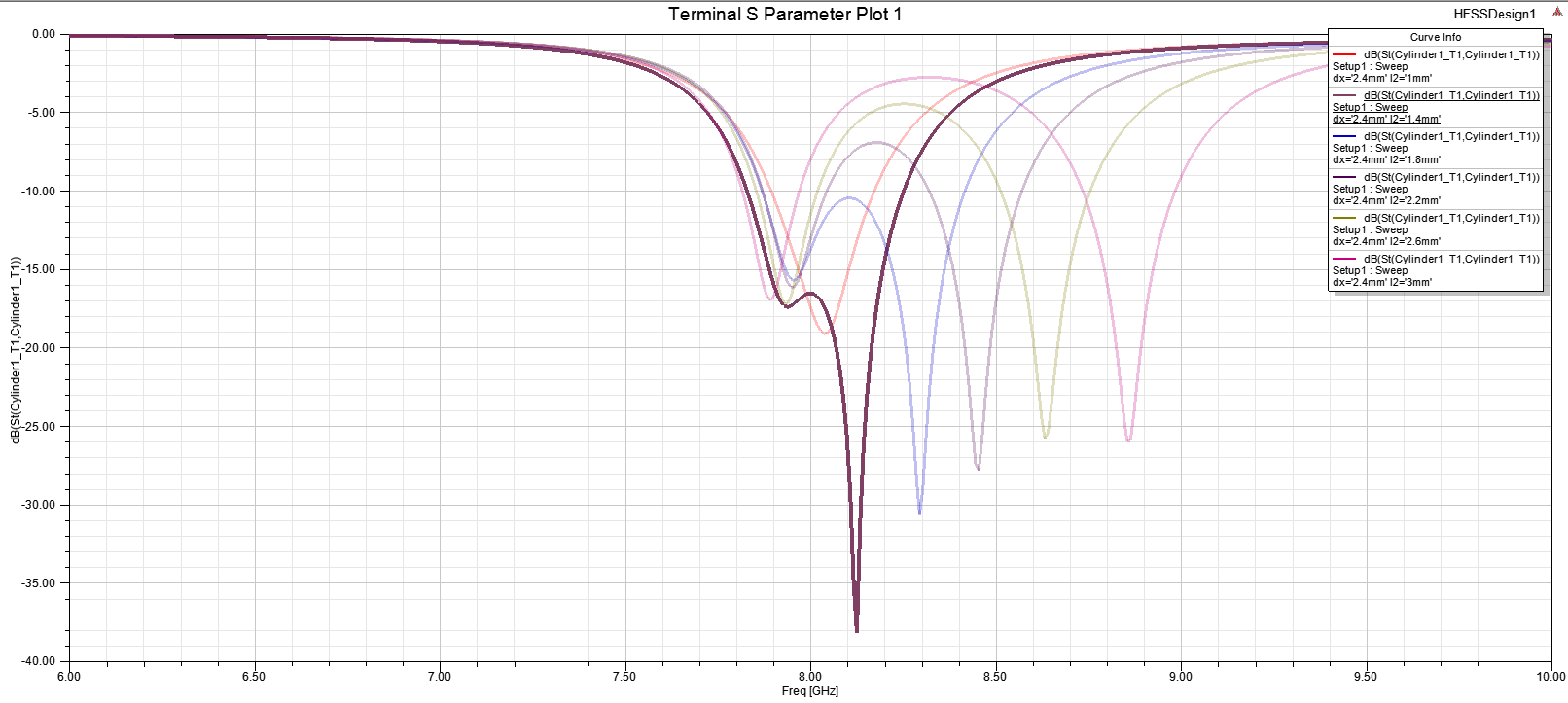

下图是对关键参数的扫描,关键参数有切角宽度,方形贴片宽度,同轴线位置等,下面只给出贴片长度对s11和AR的影响



经过hfss软件优化器的运算,得出最优解如下图





二阵列设计


单元设计完成,接下来是阵列,根据阵列理论,影响性能的因素较多,间距,馈电网络等都会产生很大影响,经过不断调试,最终阵列为4X4,如下图

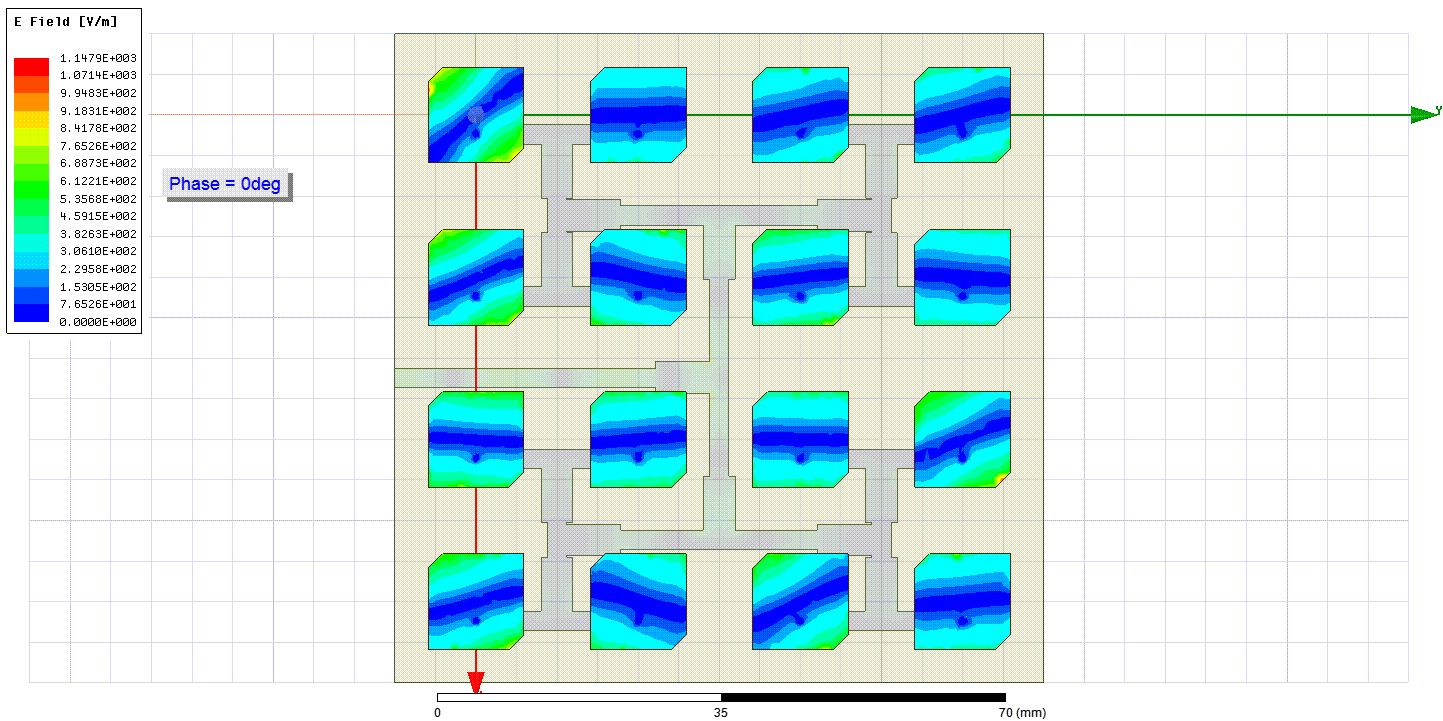

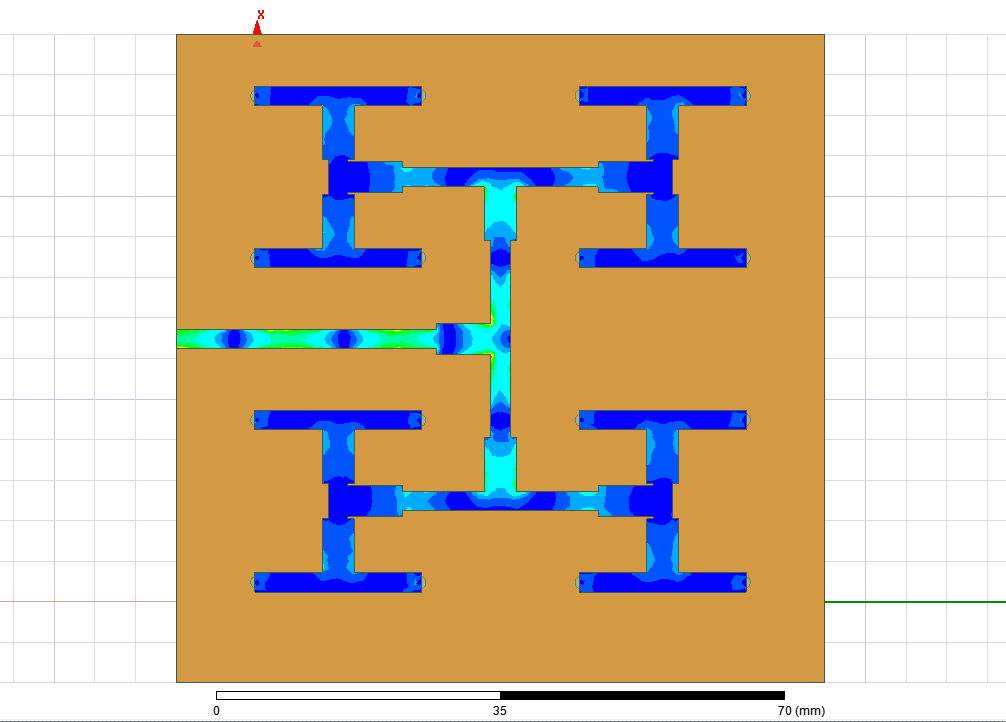

本次设计阵列采用双层基板,基板中间是地板,背面的馈电如下图,同时给出电流分布

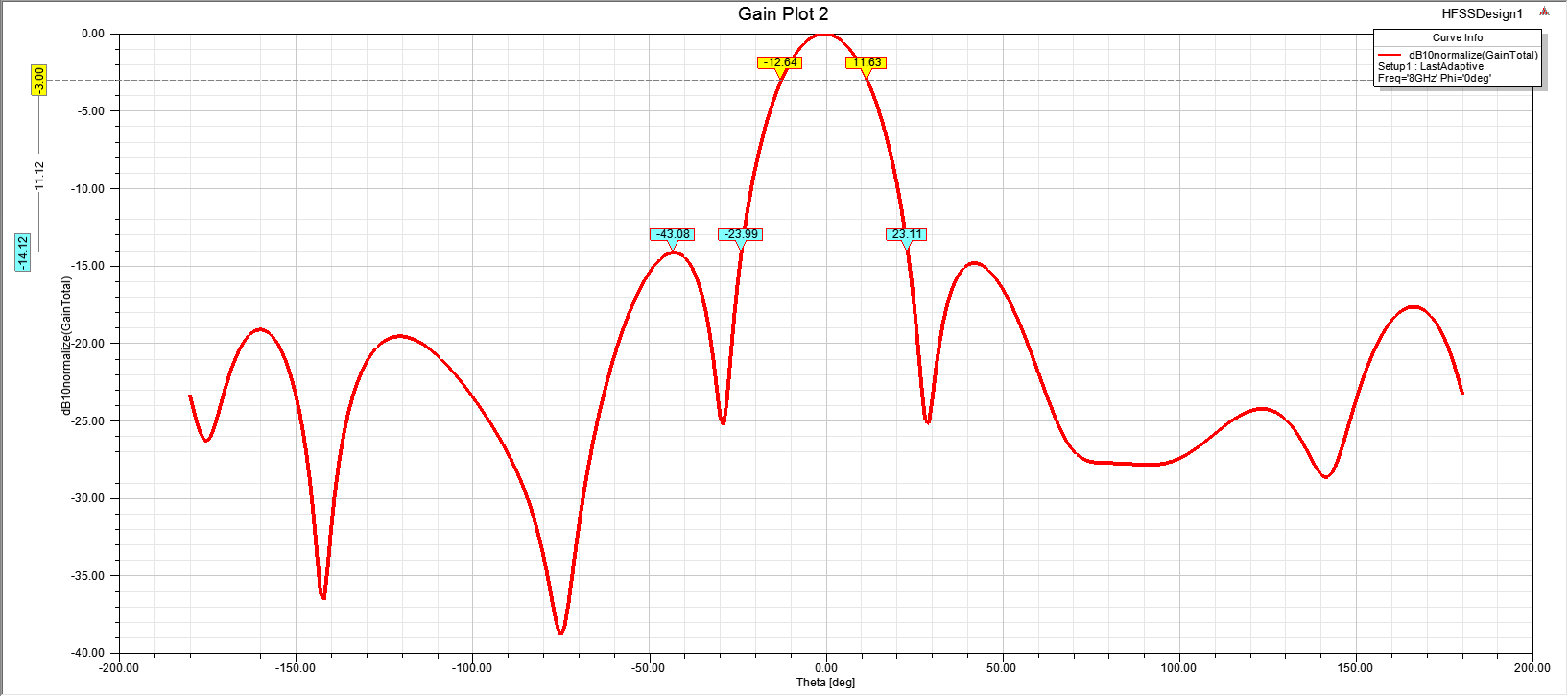

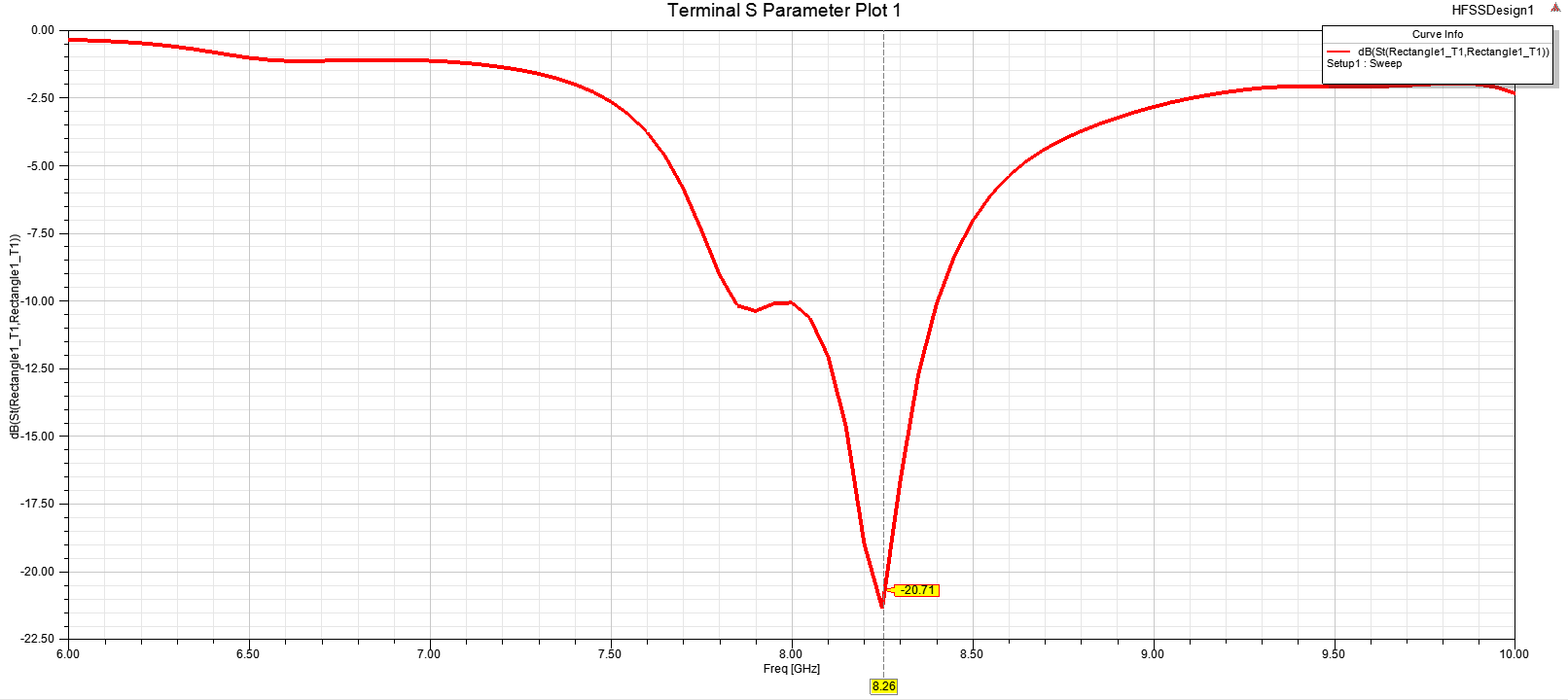

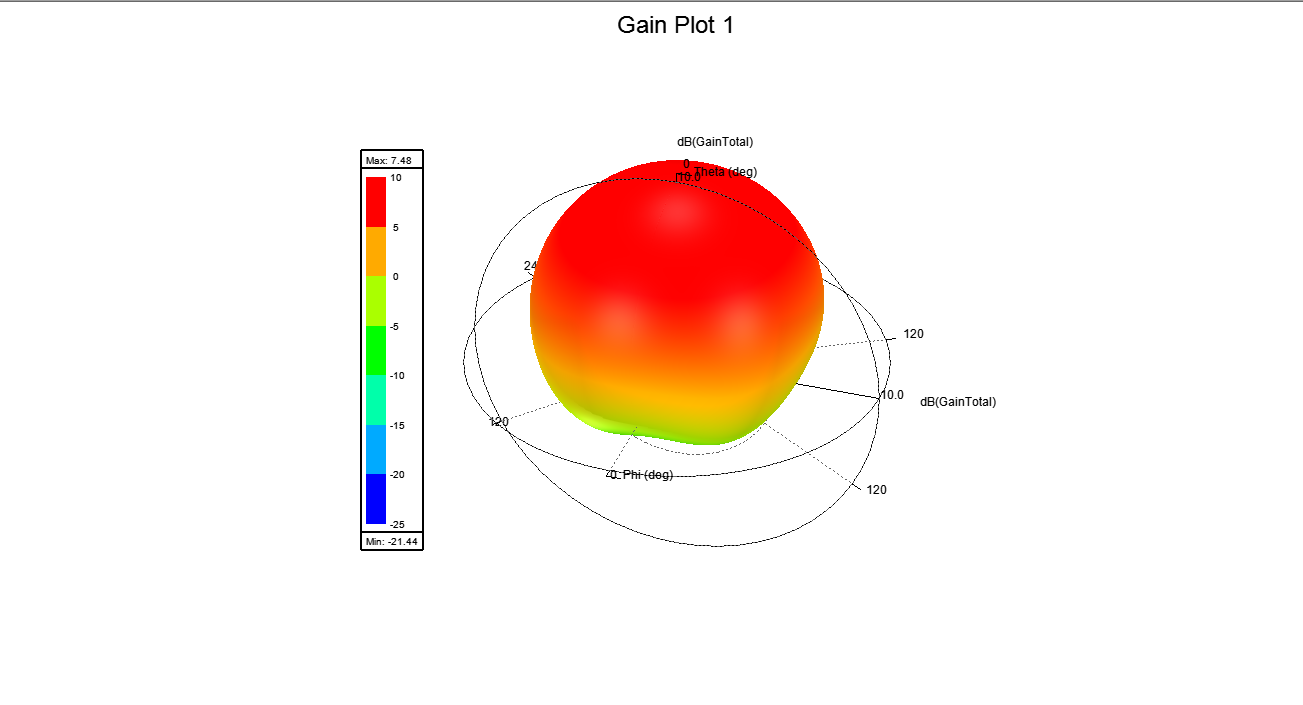

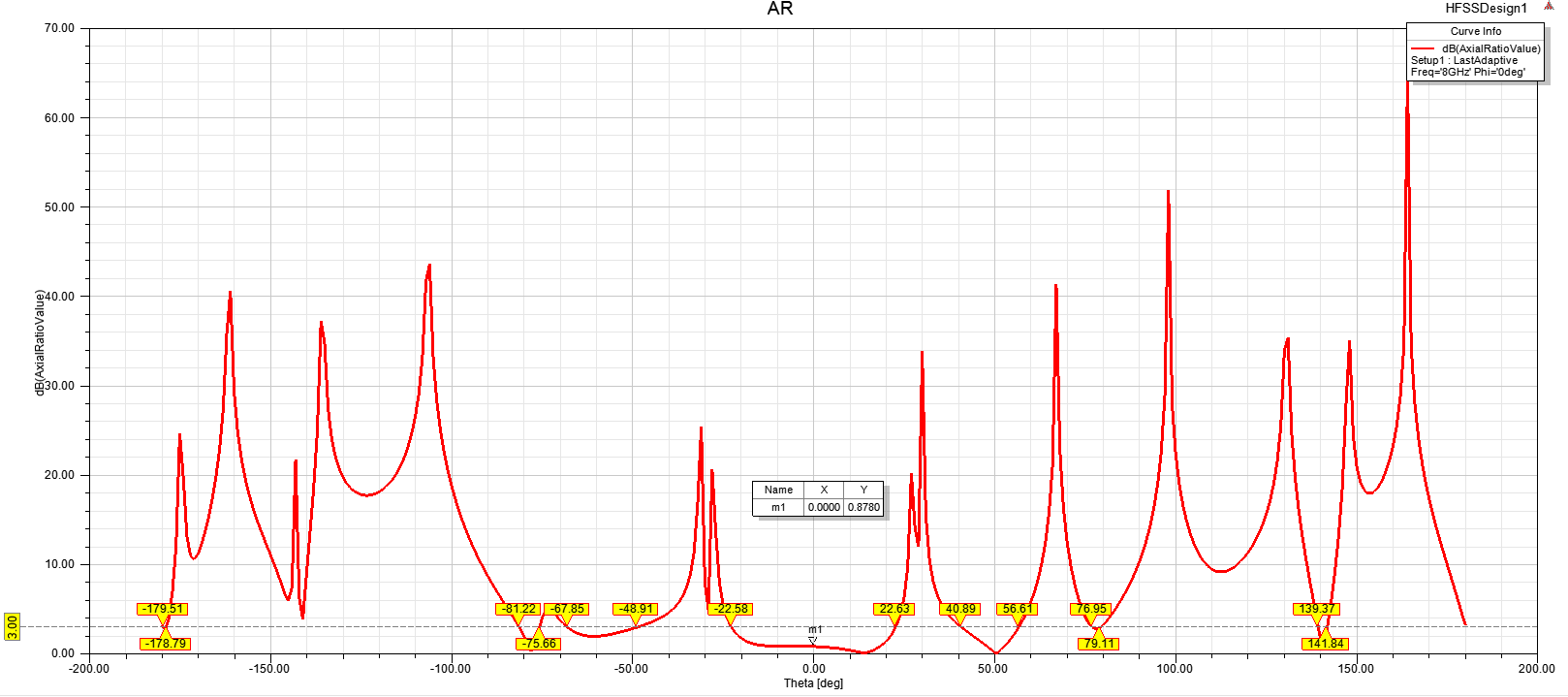

下面是阵列主要指标,s11,AR,增益等





以上三图可知,谐振点在8.3GHZ左右,轴比AR小于3dB,3dB宽度较窄,SLL在14dB,可以根据要求调整阵列,实现更小的SLL




三 总结

本文提出一种4X4的阵列,效果较好,容易加工。
