Fluent Meshing第二讲-面网格修复(剪辑)

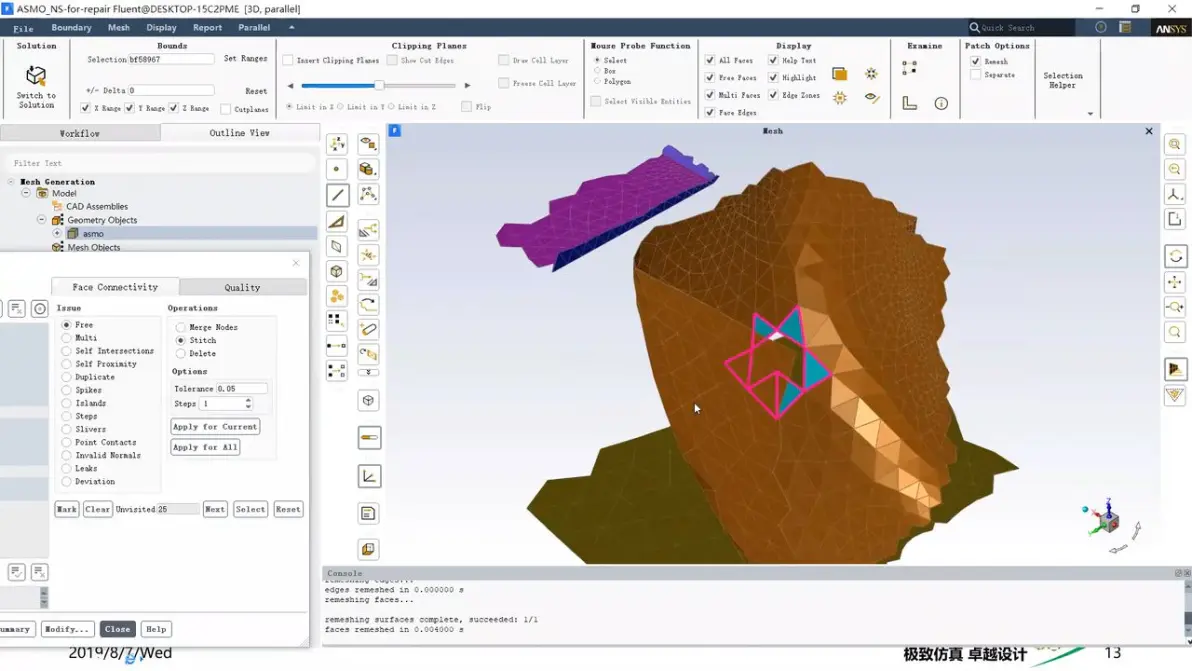

P13 取消ALL FACE，勾 FREE。

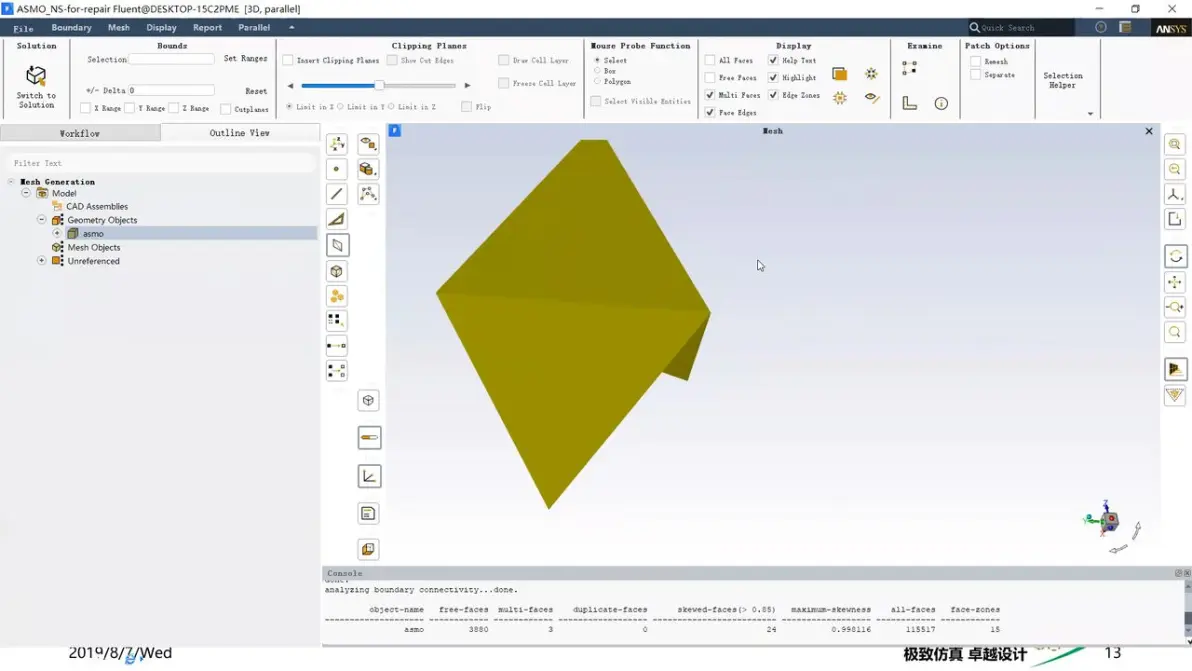

关掉FREE， MULTI只有3个，放大全景fit windows可以看到,一直放大。

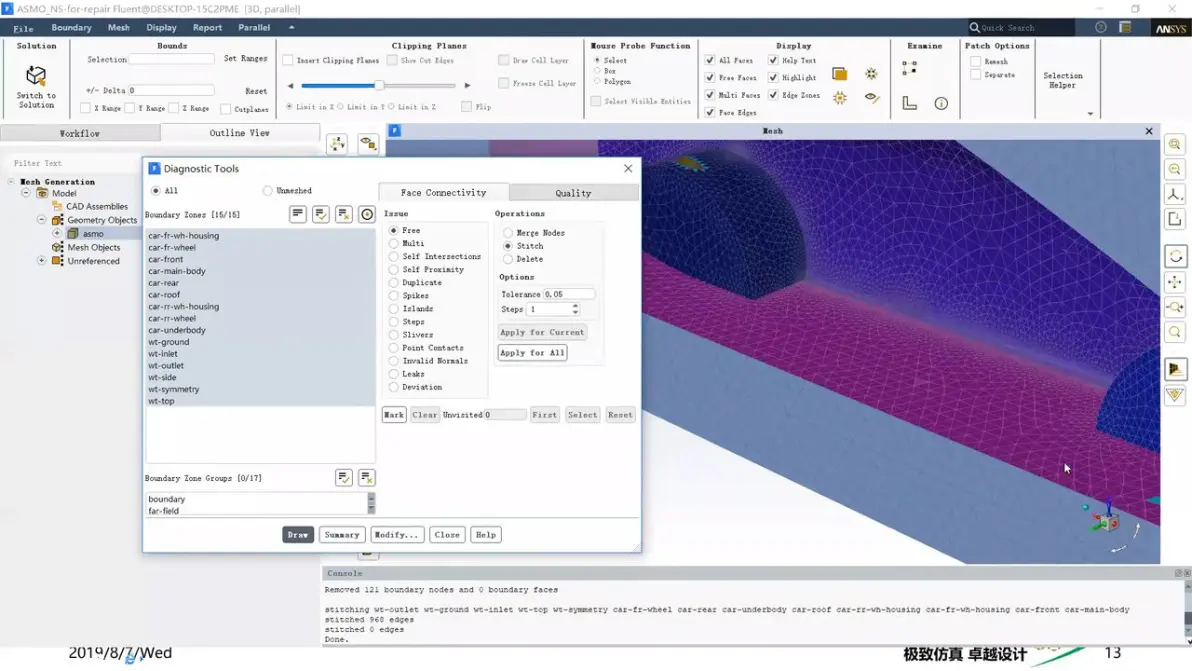

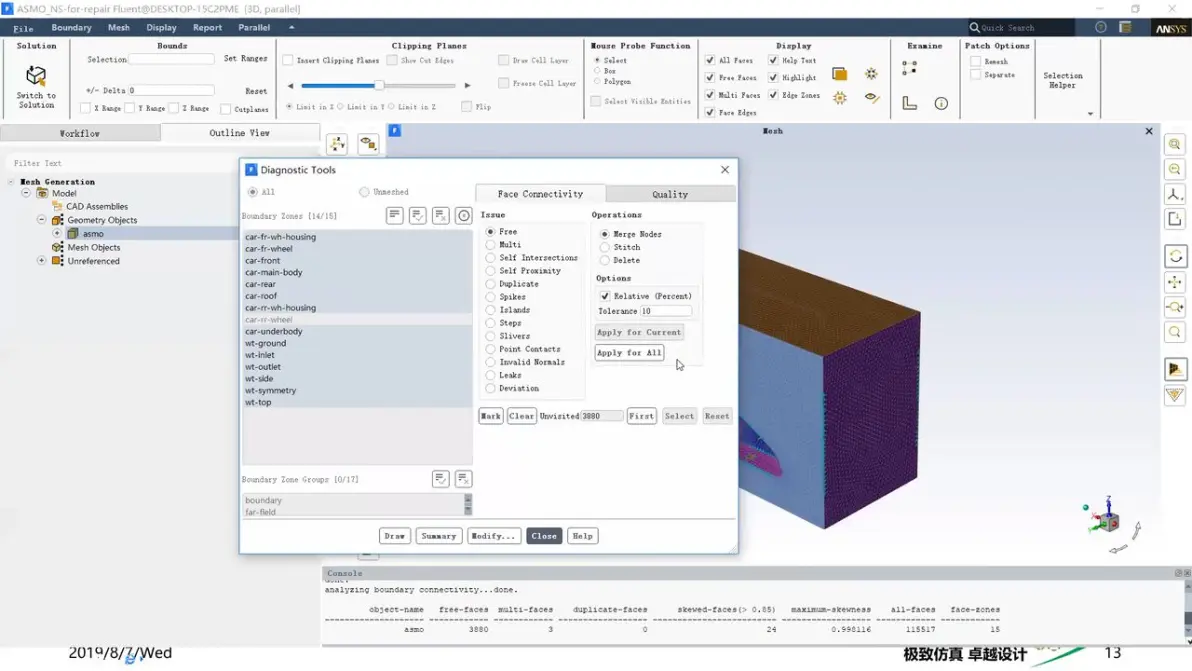

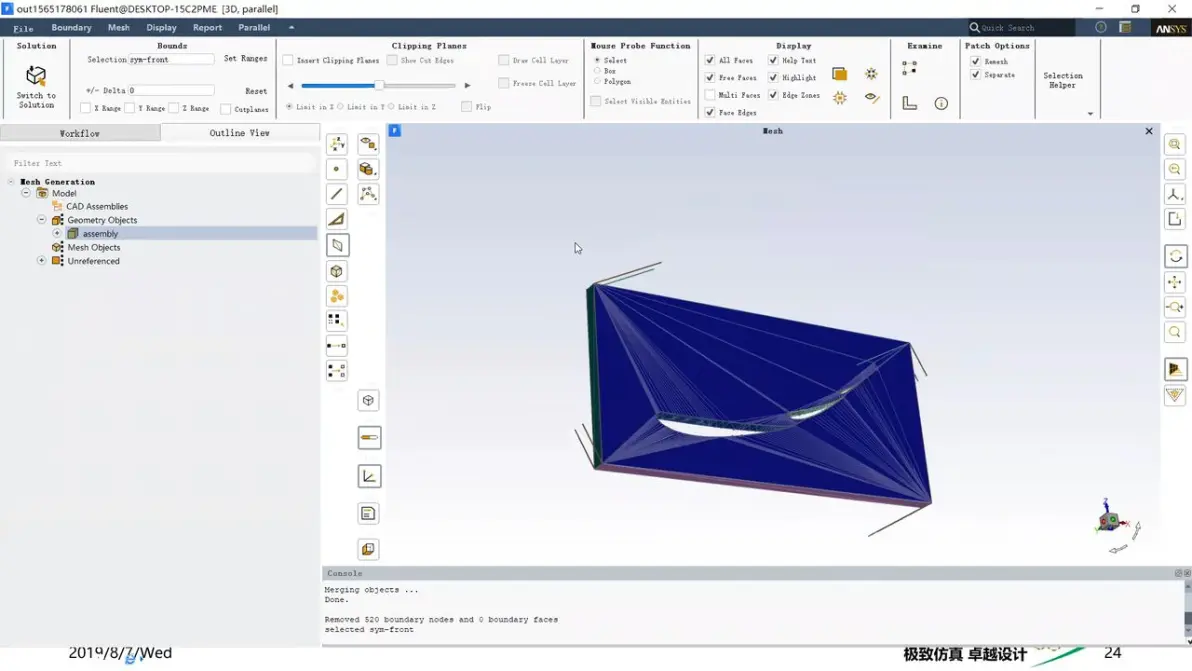

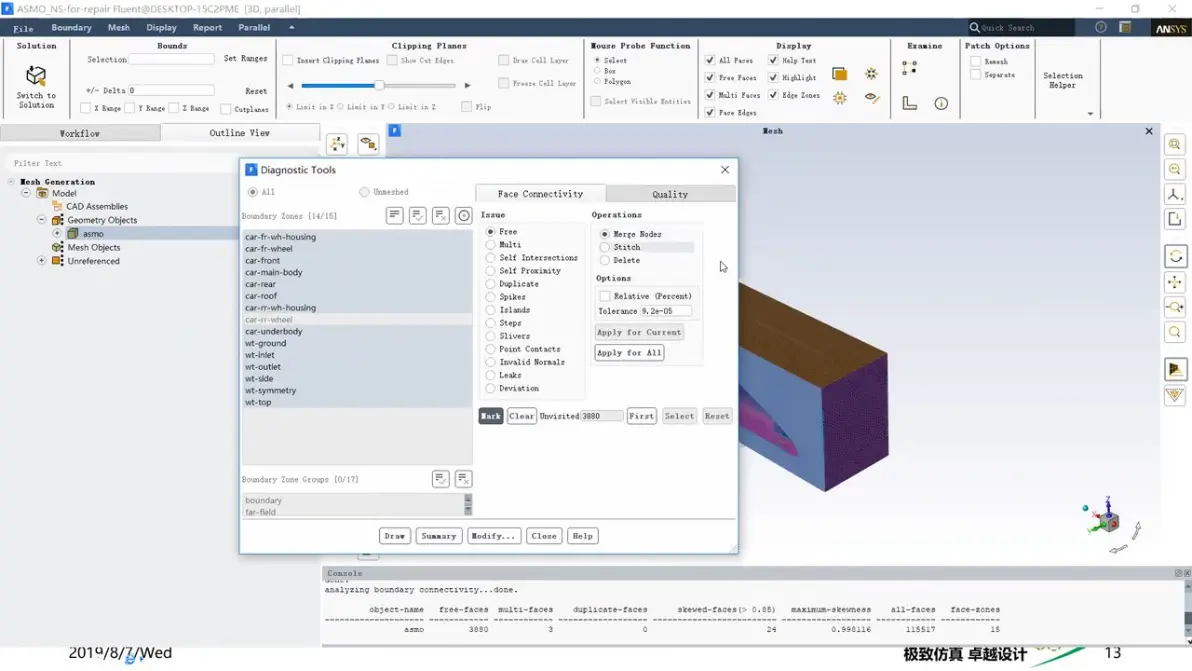

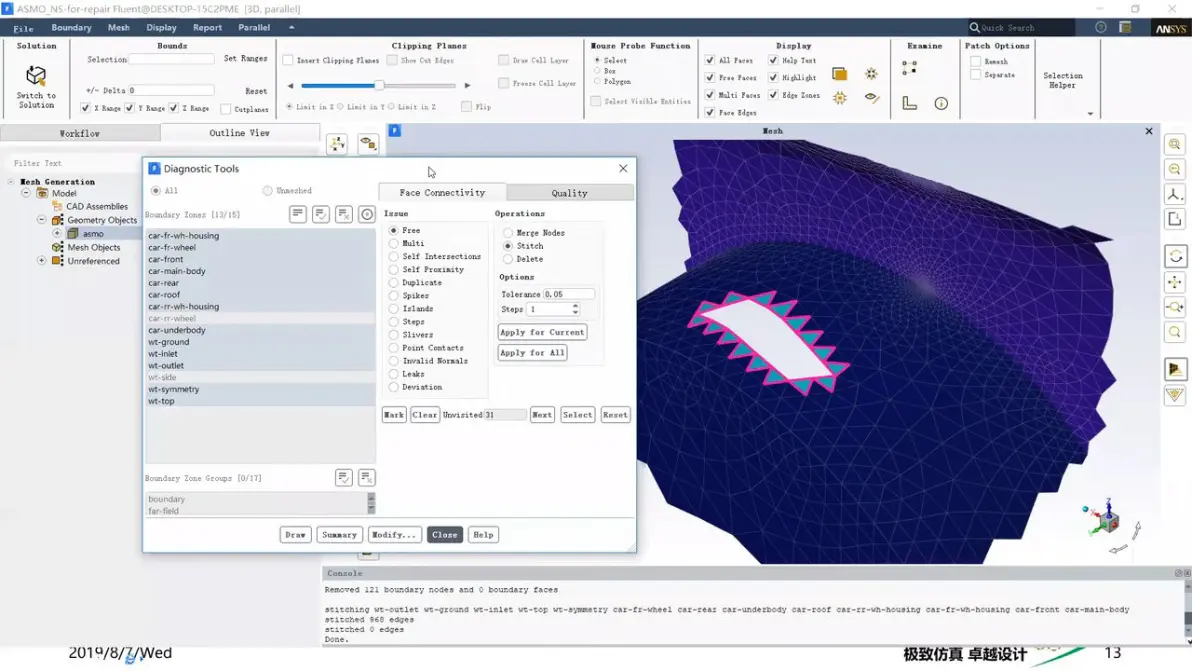

建议用merge nodes, 用容差10-90，可以不断提高，APPLYALL，DRAW

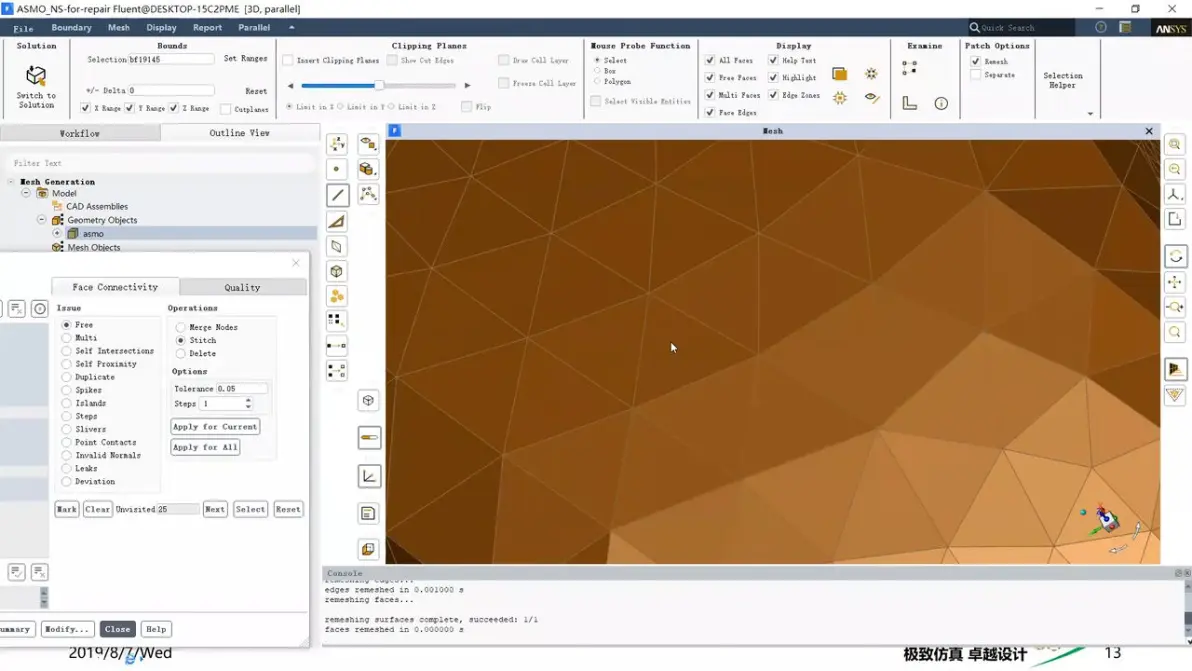

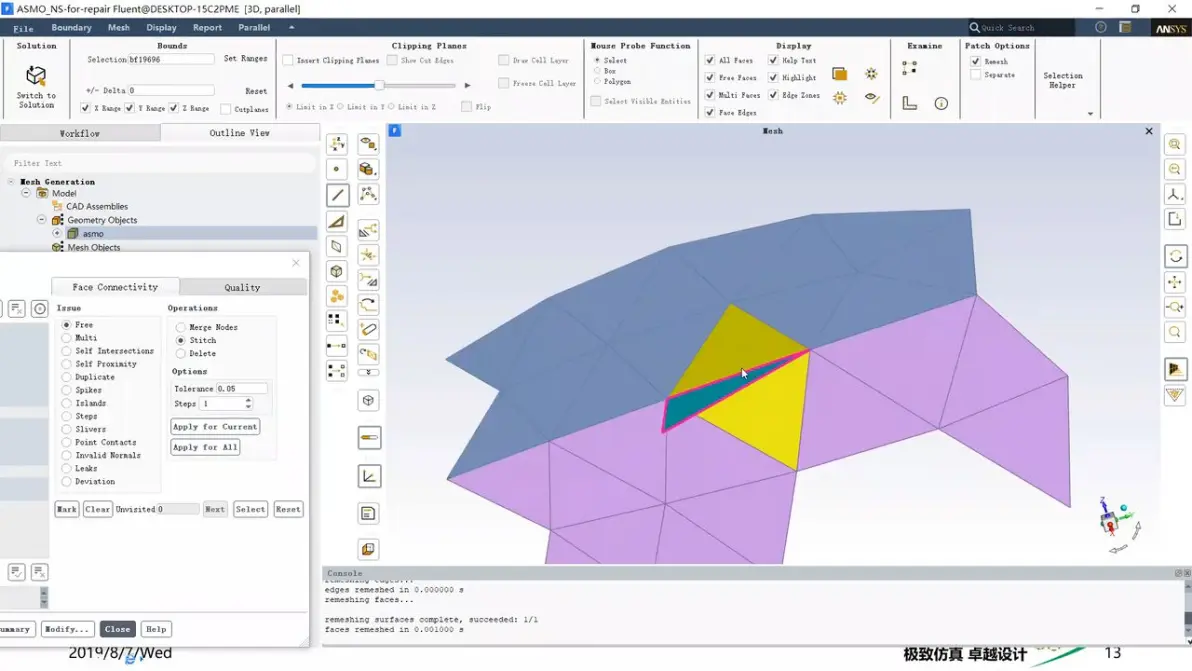

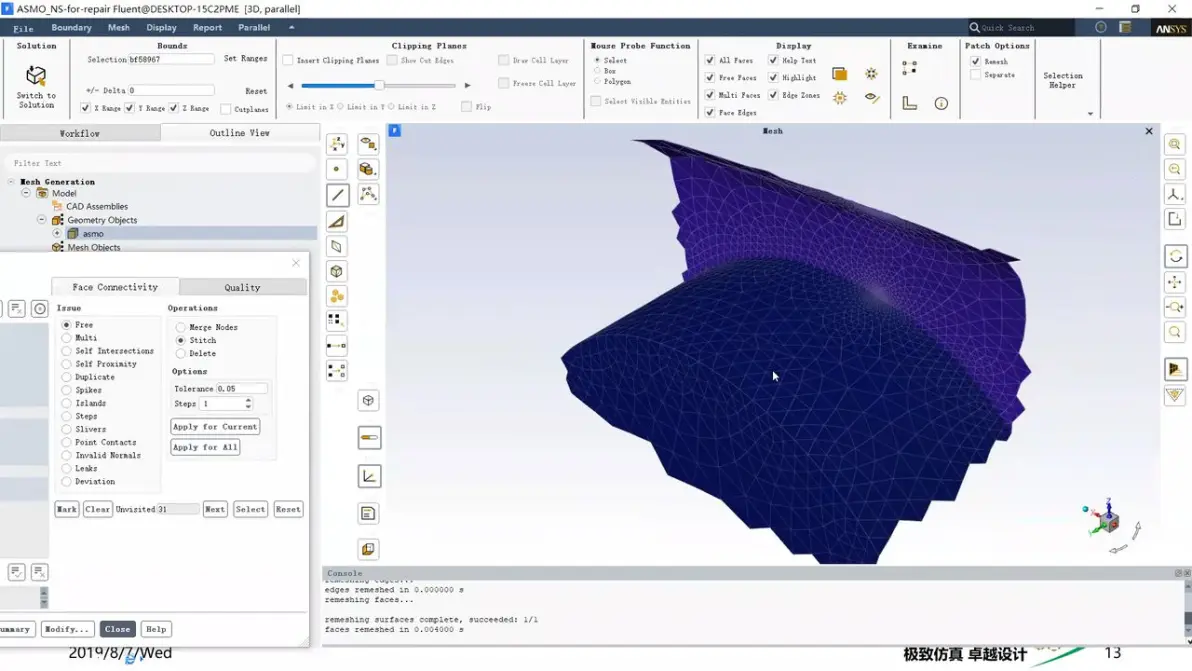

剩余的用STICH

可以用后续QUALITY提高。

勾选remesh

点EDGE，点+

修复了

NEXT

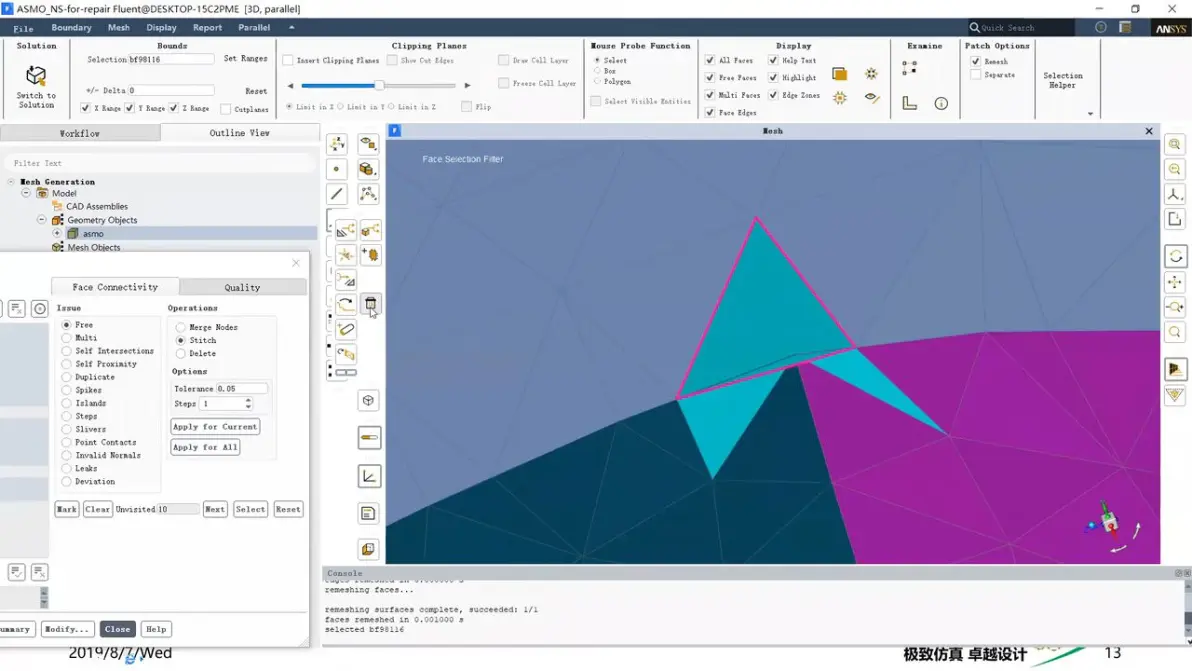

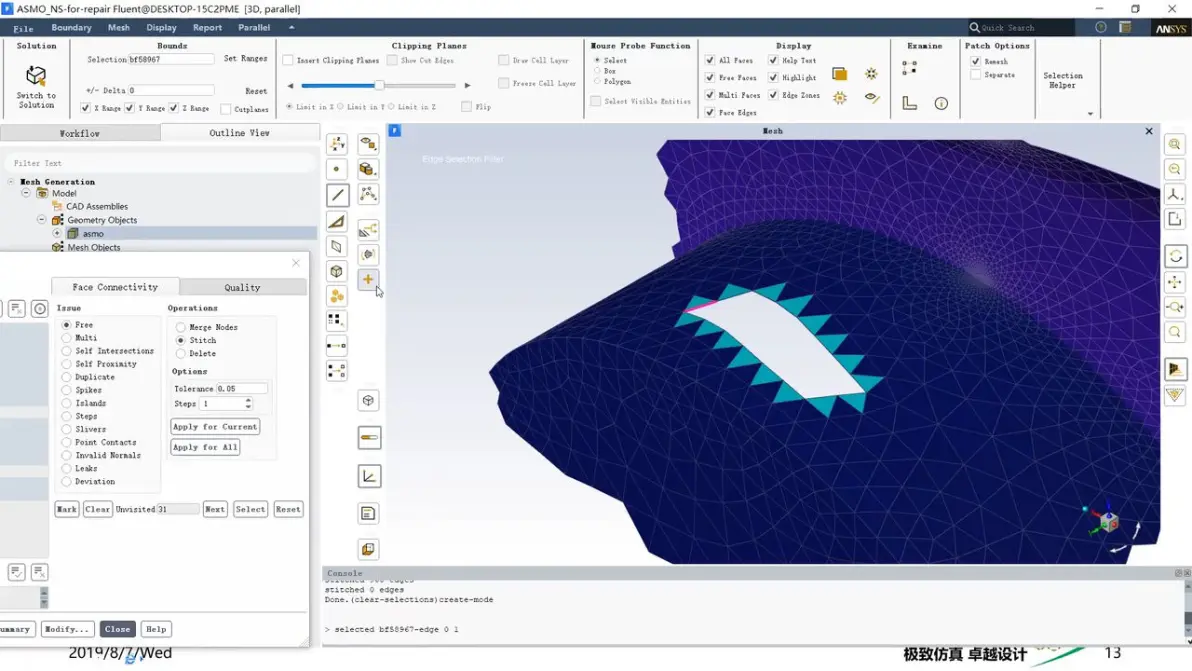

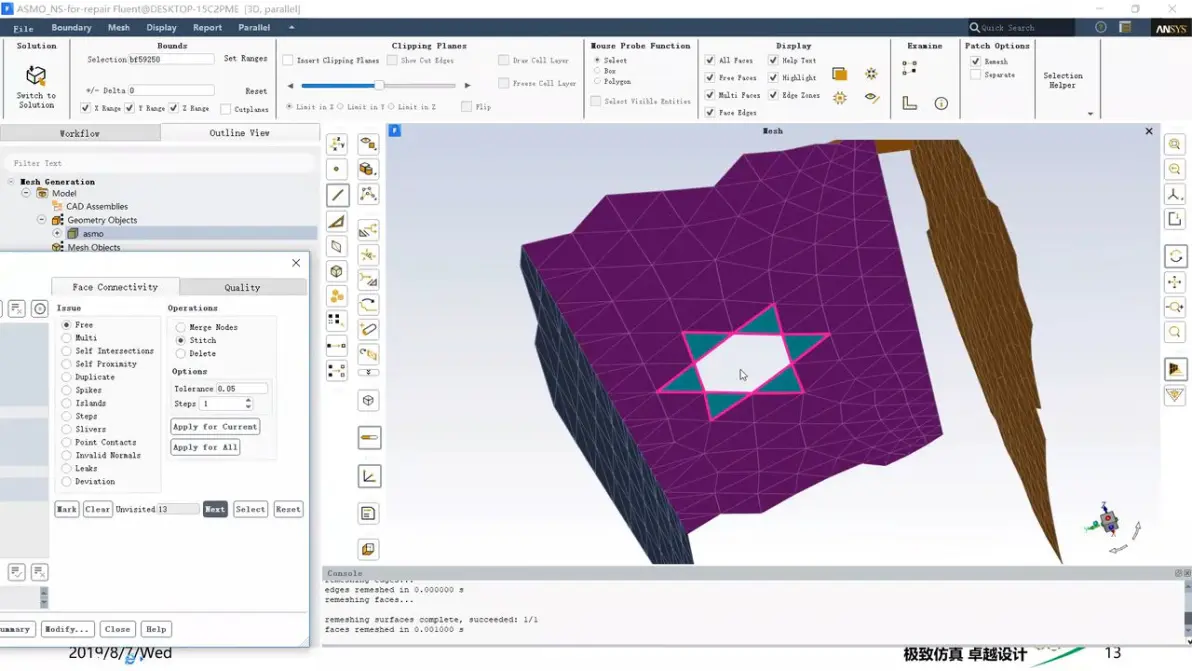

也是一个洞，选edge,+

next

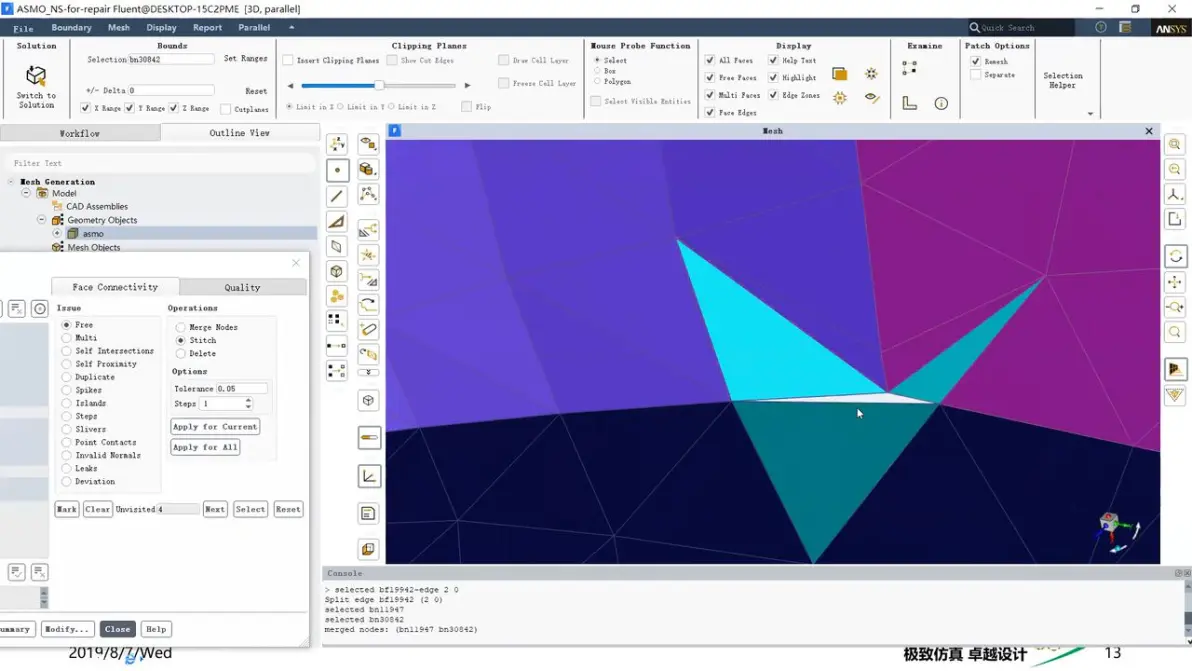

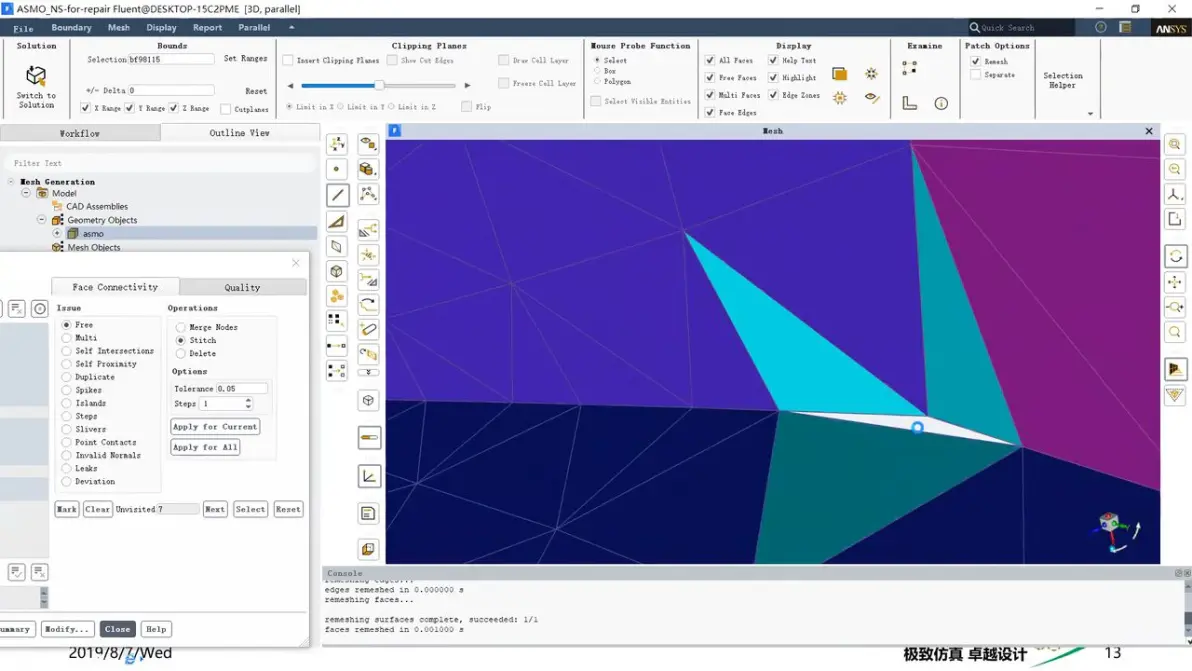

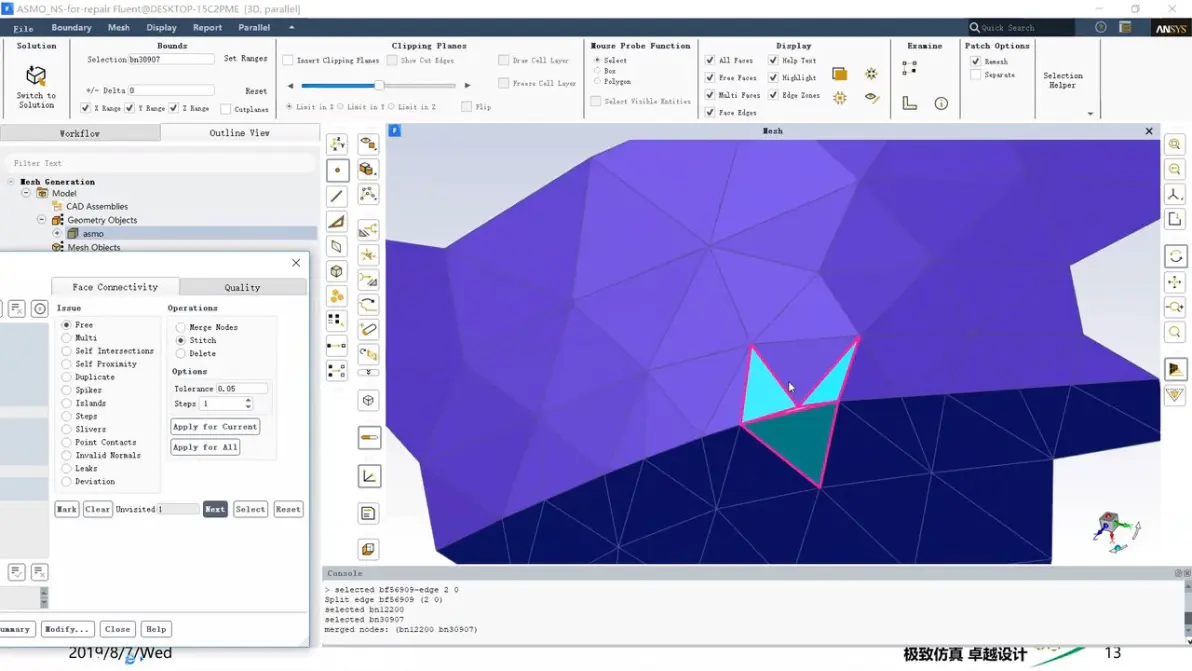

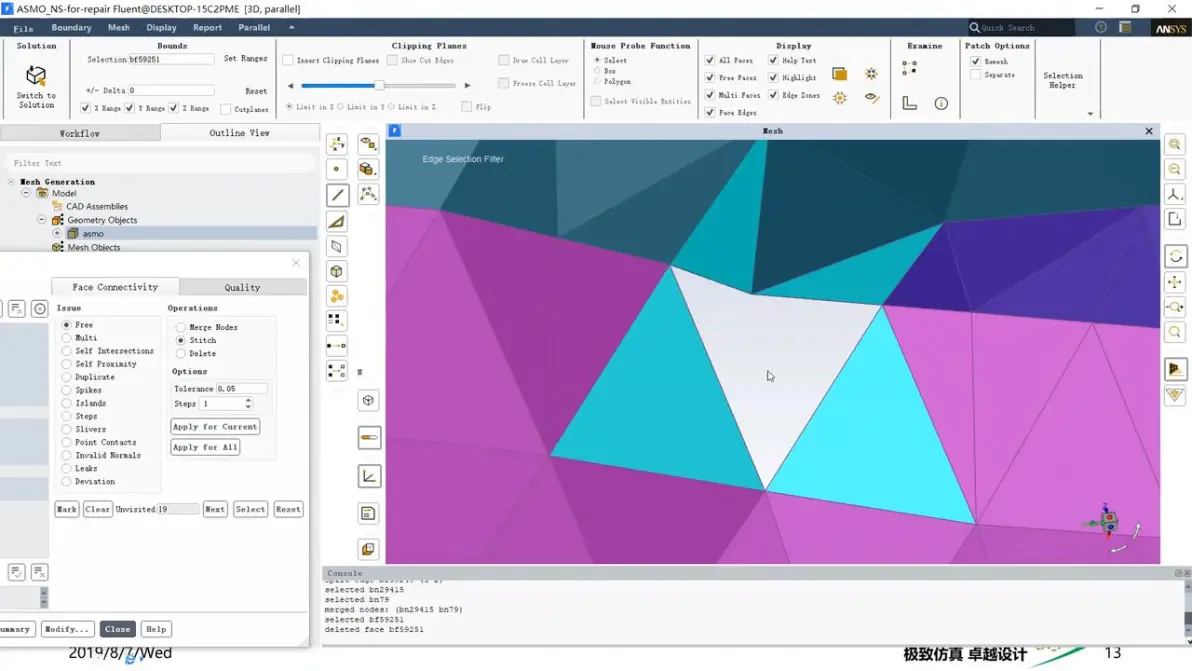

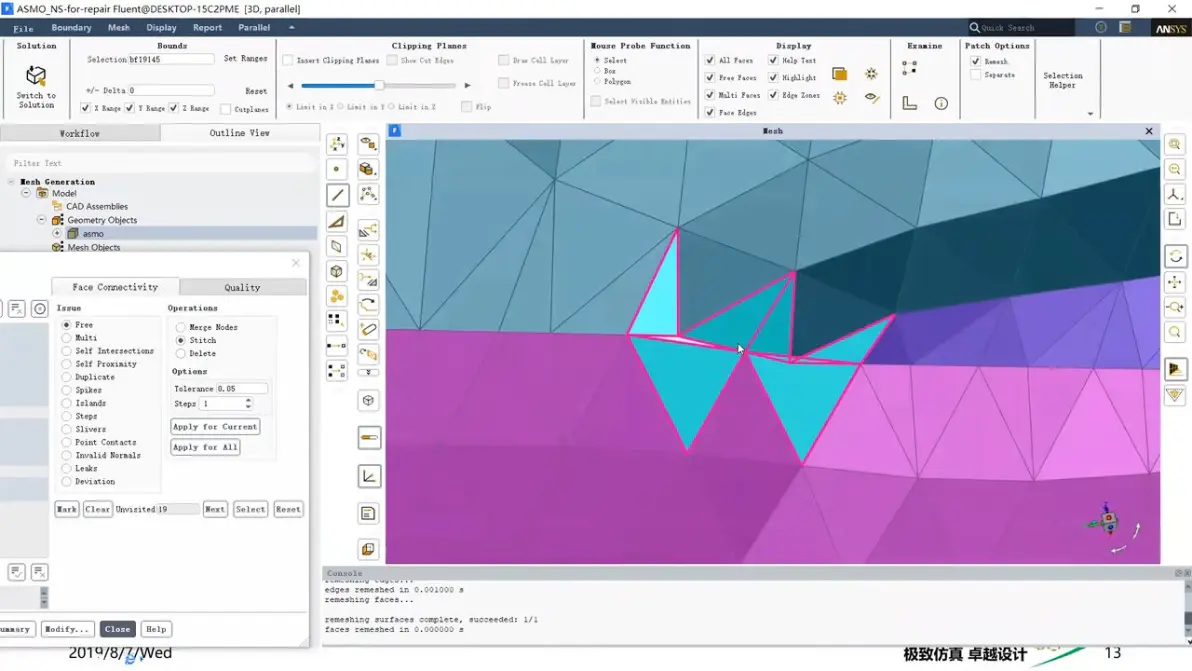

点EDGE， SPLICT，合并节点

第一个节点是目标，第二个是源节点，MERGE

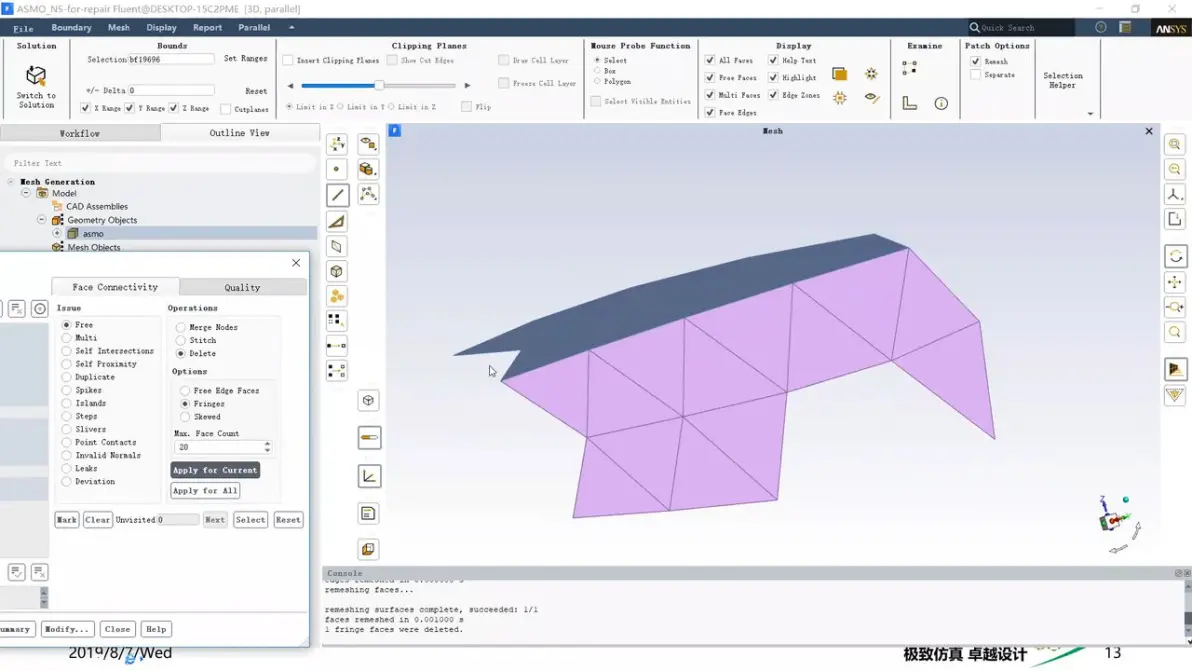

另一办法是FACE删除。

再EDGE，+。NEXT

EDGE，+。NEXT

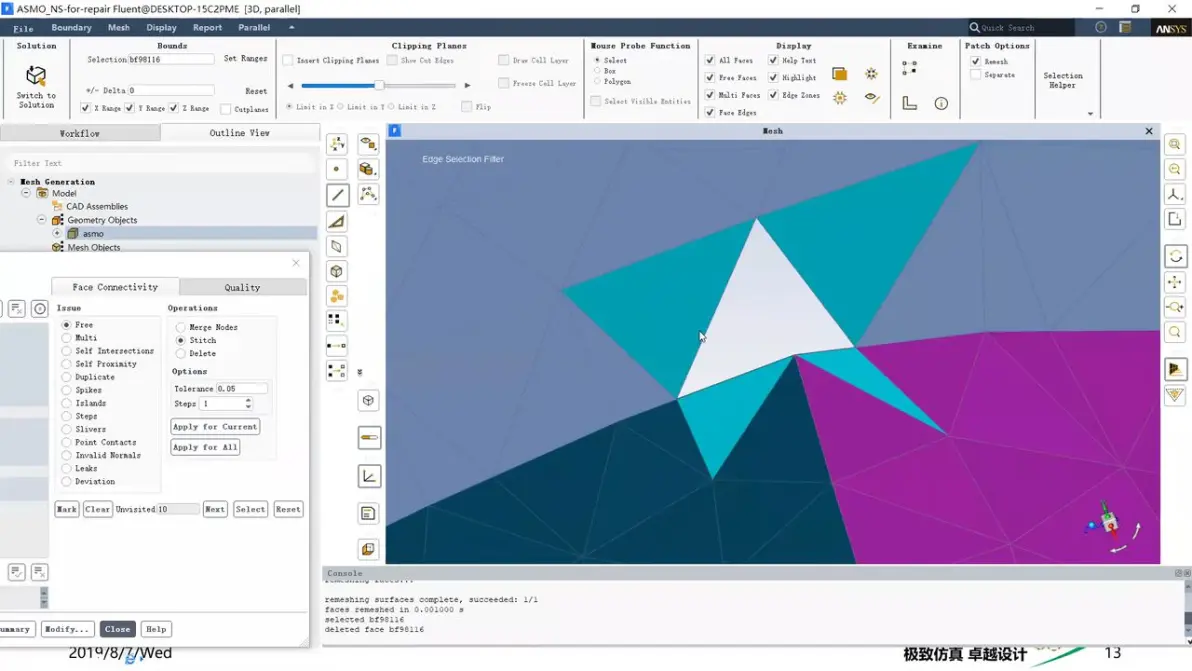

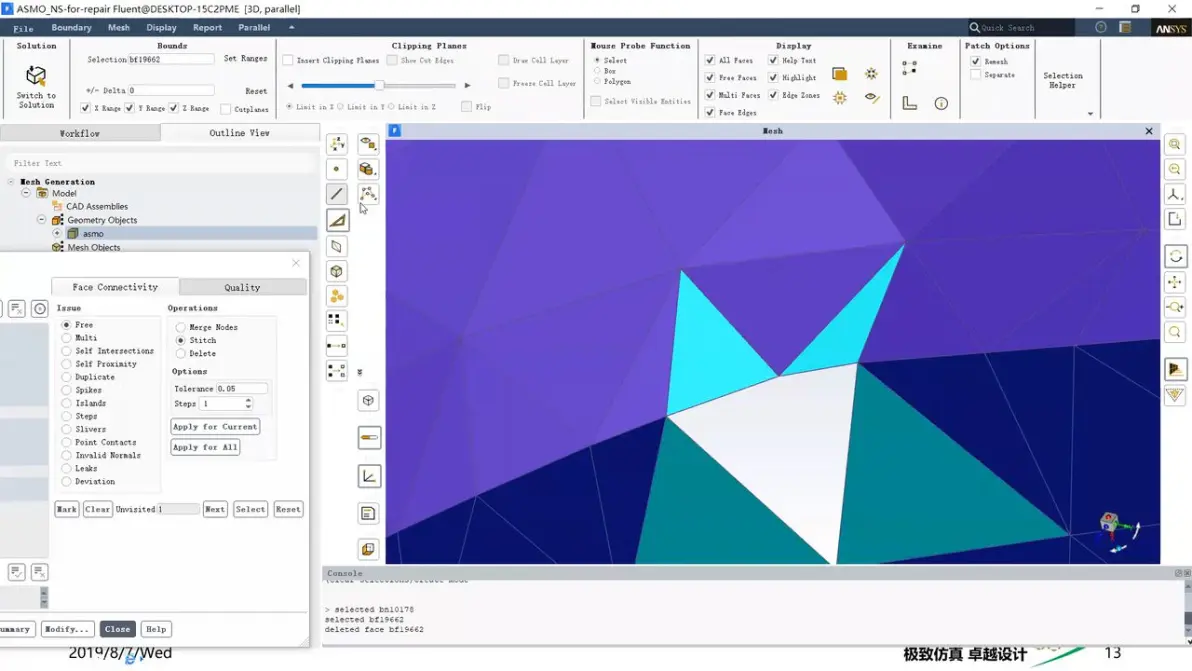

选FACE，删除

再EDGE，+。NEXT

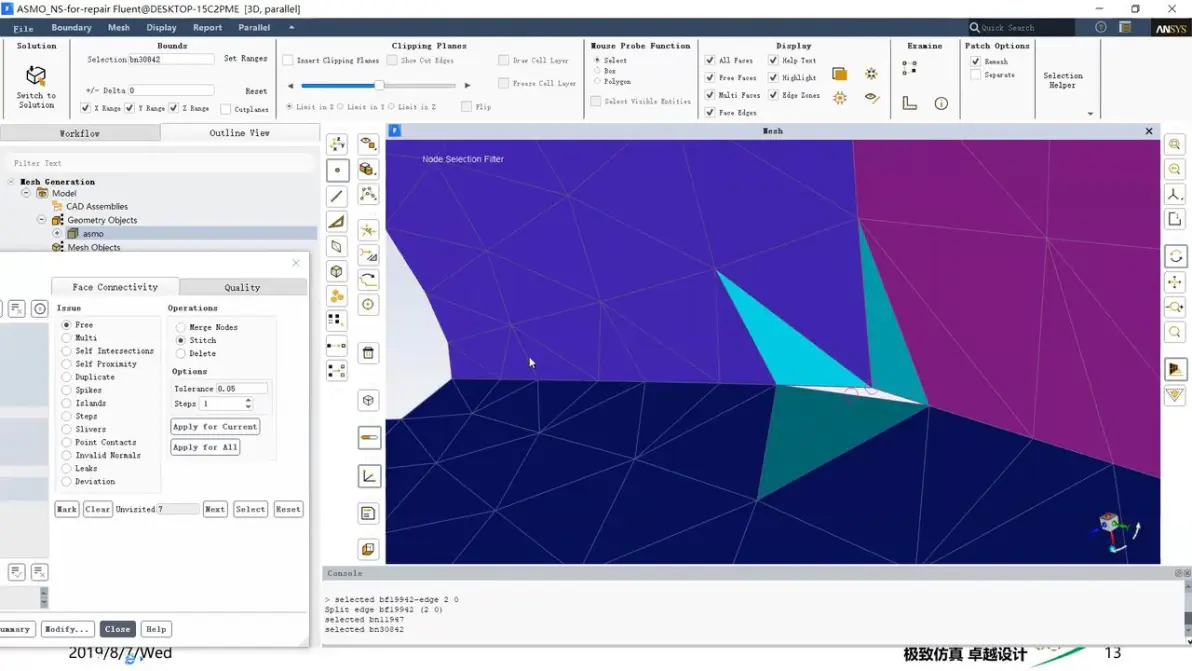

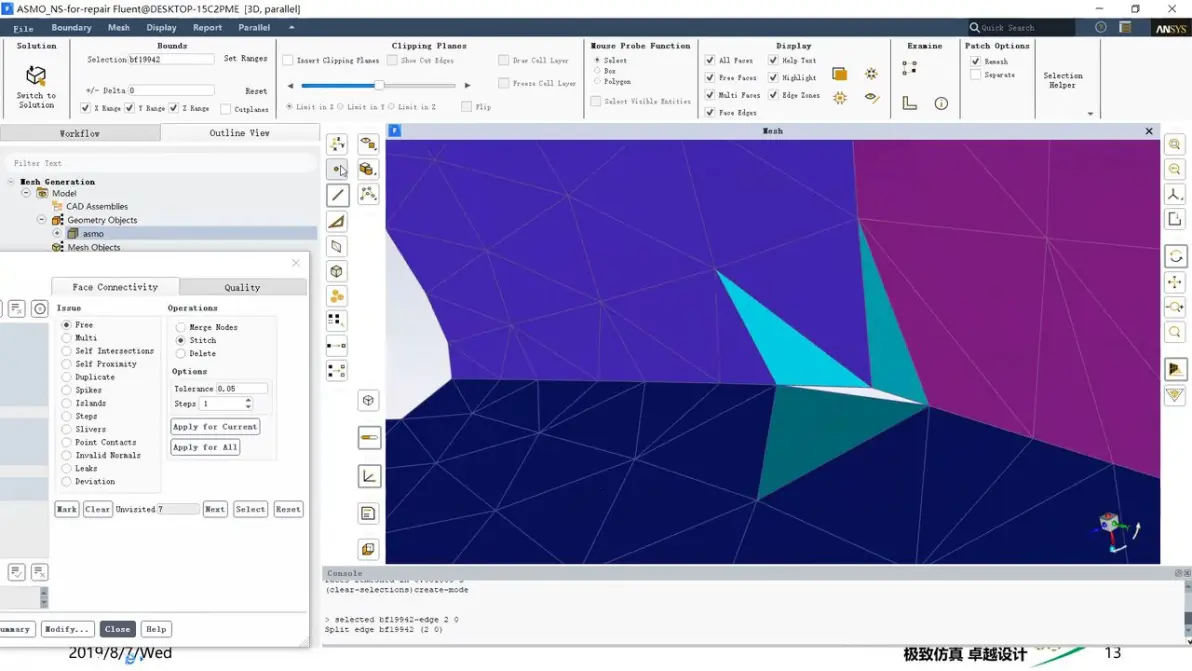

EDGE，SPLICT

点合并

NEXT

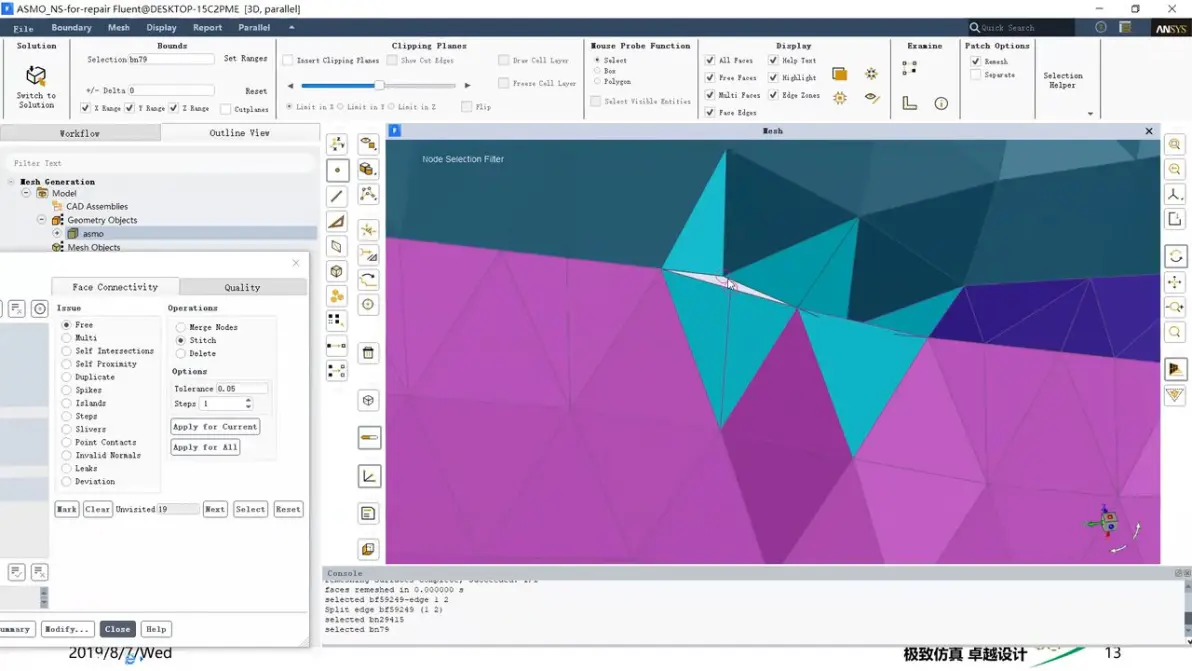

EDGE，SPLICT，节点到节点

NEXT

删除FACE，

EDGE，+

MUTIFACE，有个自由面，直接删除

做完，RESET

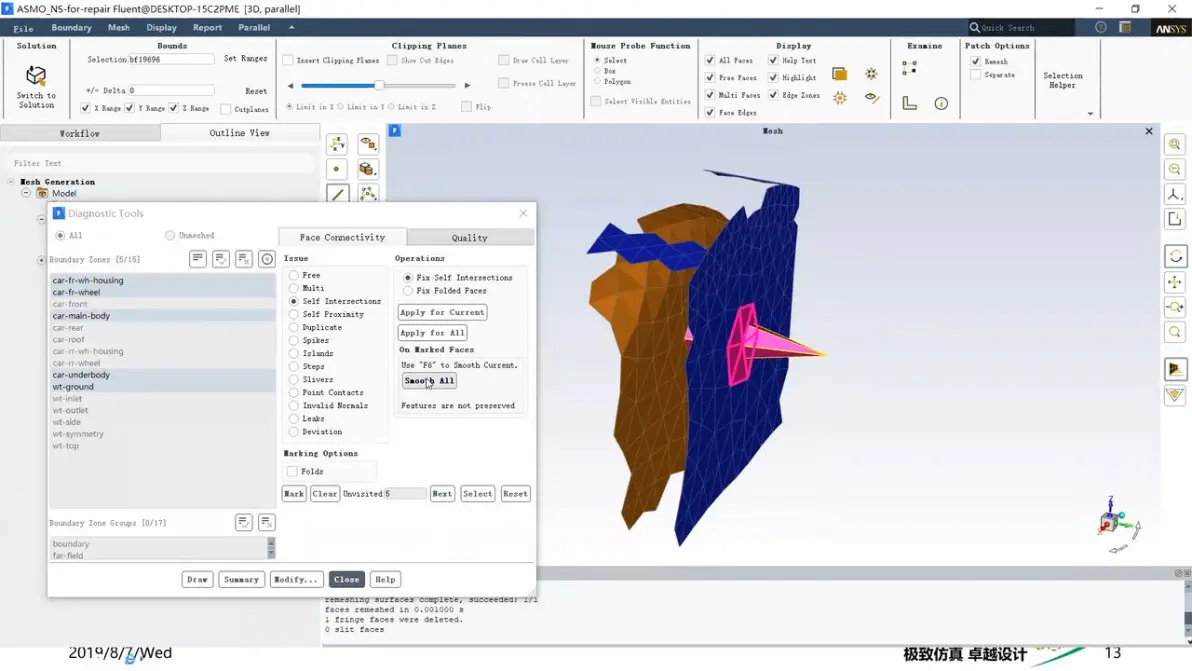

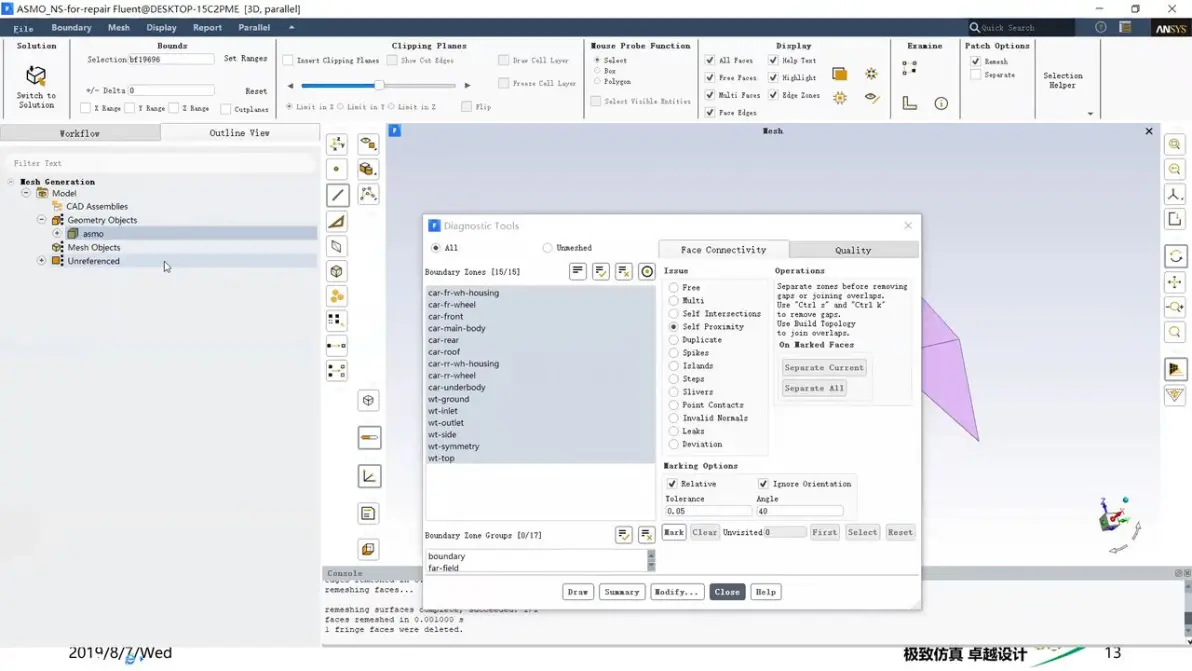

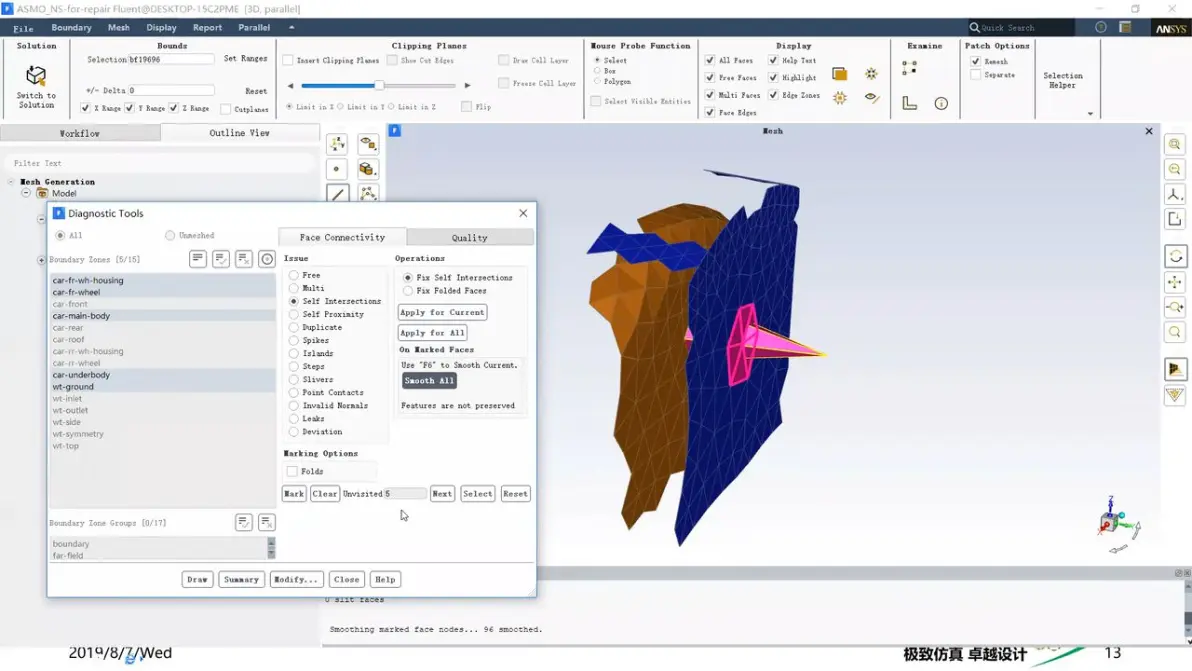

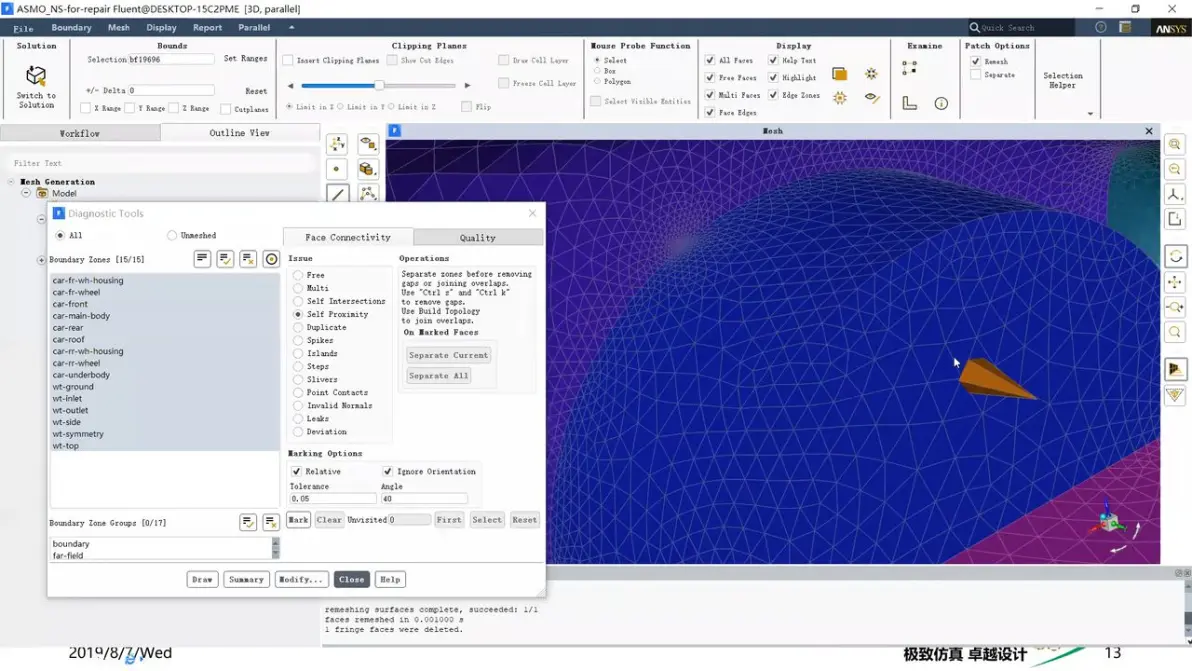

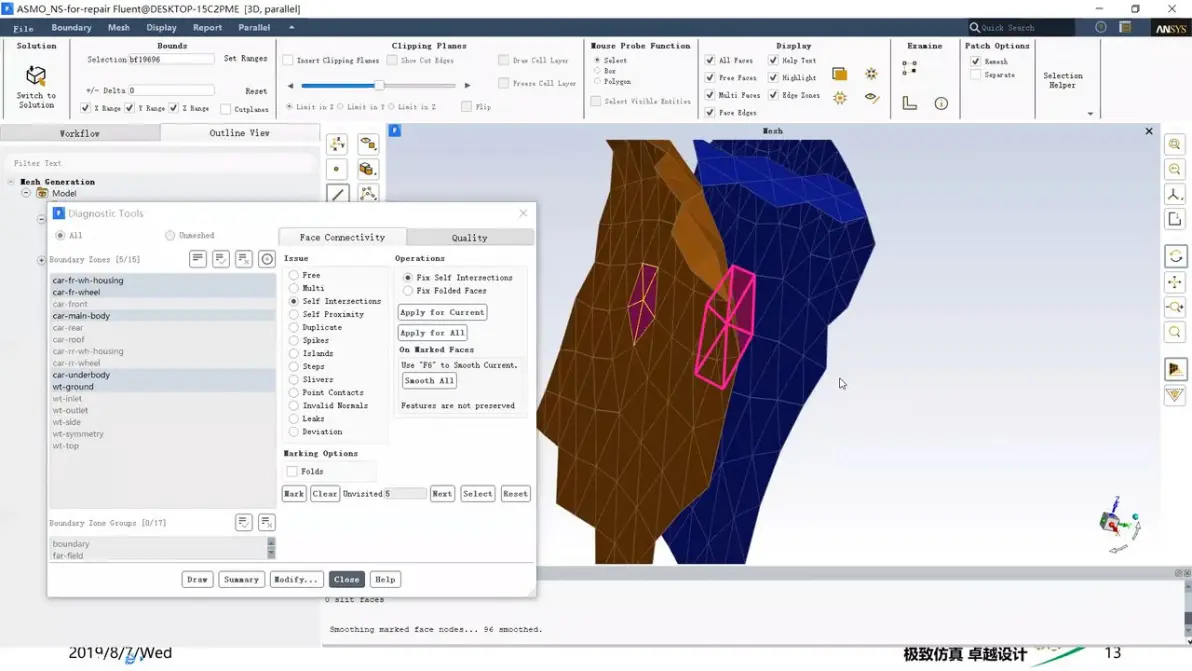

一个凸出，就是自交叉。MARK

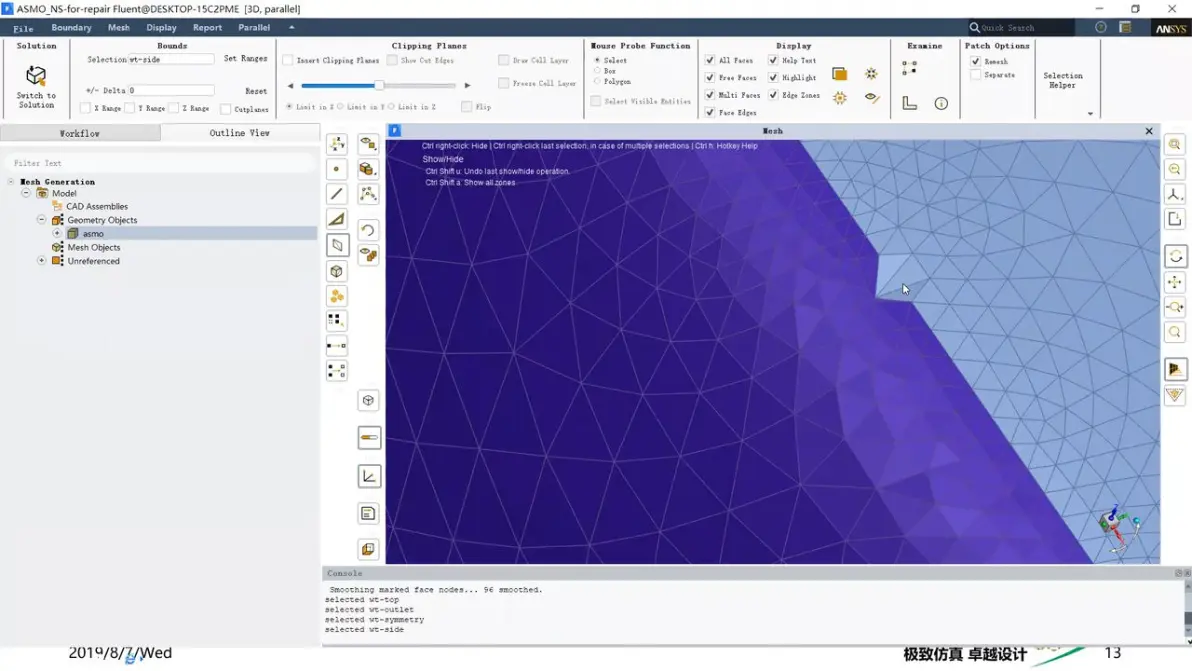

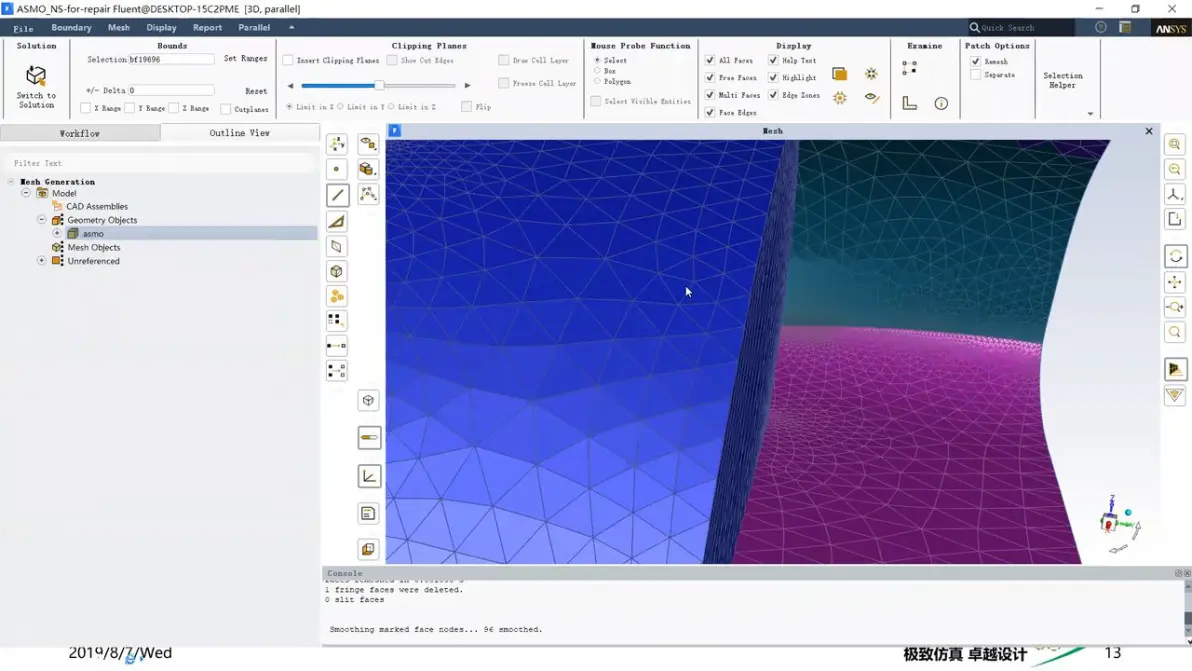

直接使用光顺可以了

RESET， 点MESH，右键选DRAW

隐藏几个表面

有个没有保持特征线的地方

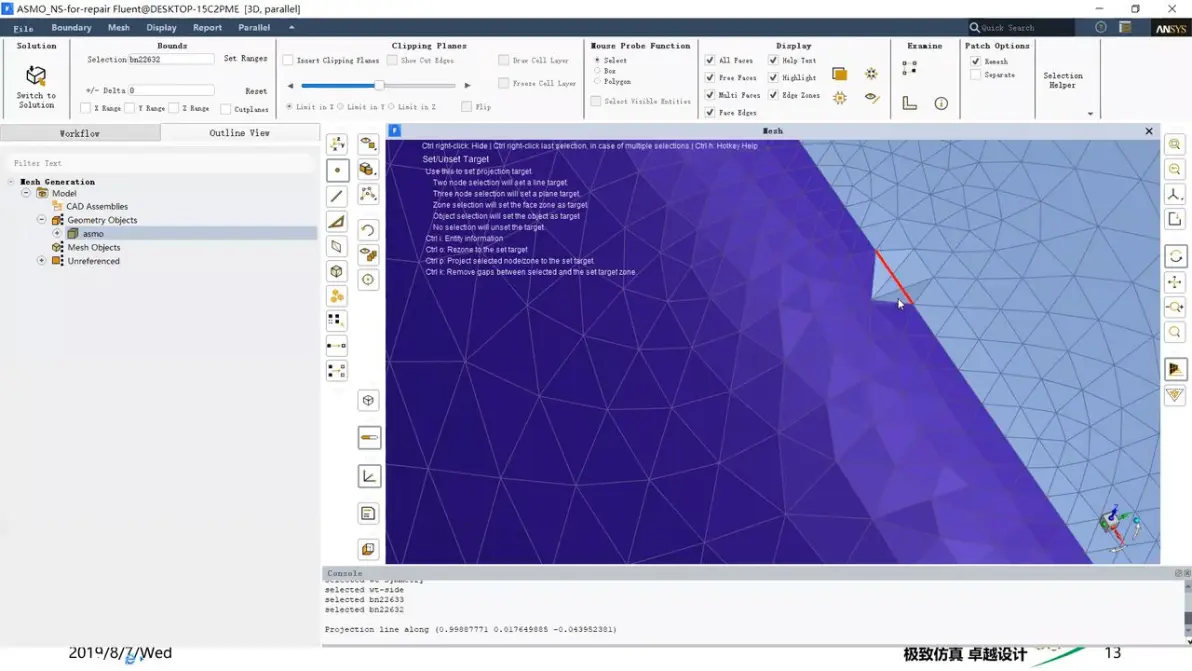

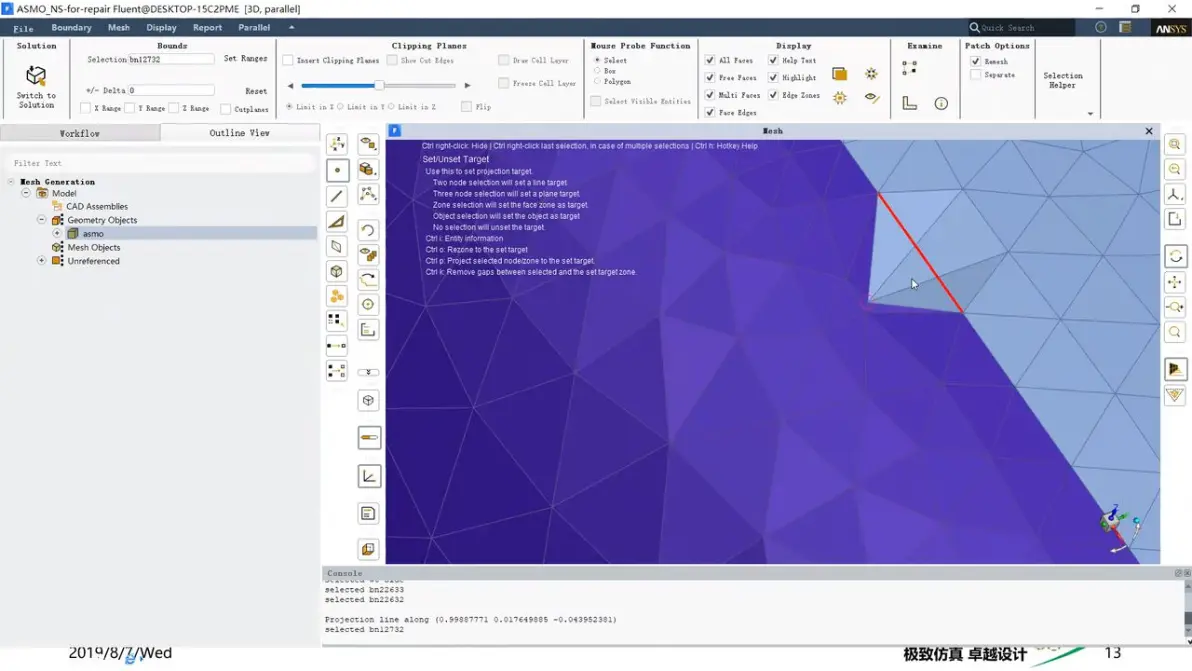

选2个节点，再选一个圆（内有个+）图标，生成目标线

选一个源节点，影射到这根线

ctrl p(还是D）没听清，draw

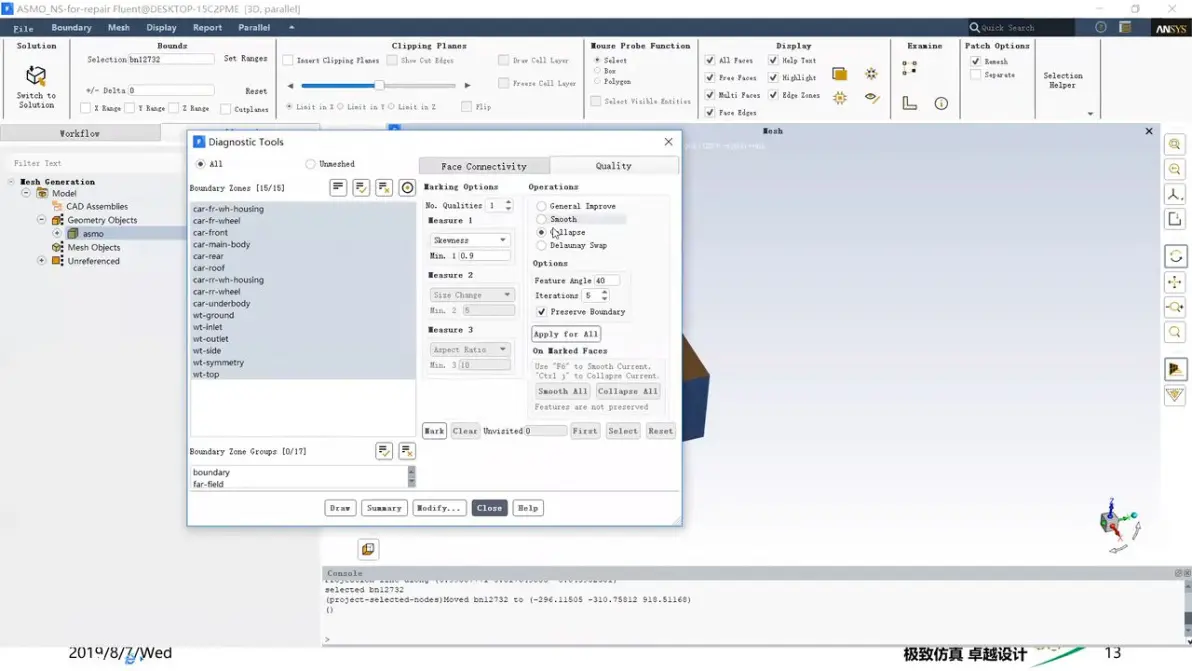

下面来提高面网格的质量，选SEWNESS0.7

MARK，首先选保守的，GENERALIMPROVE， APPLYALL，MARK，NEXT有一个没法再提高了

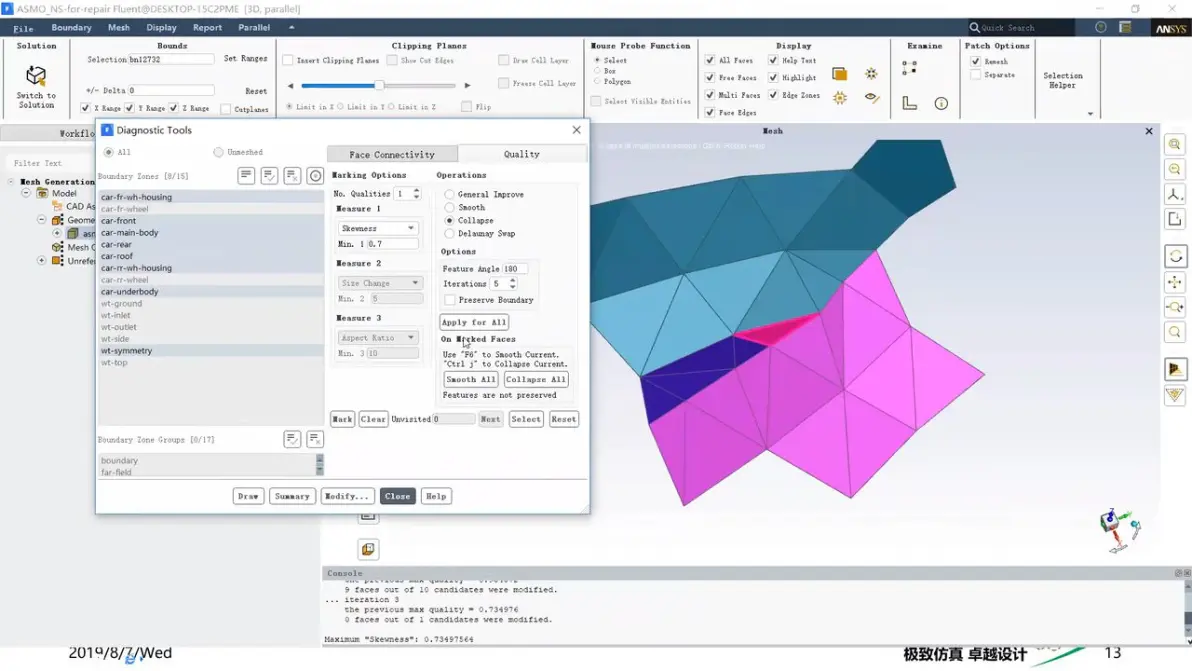

特征角180C，collape ,边界也不约束。

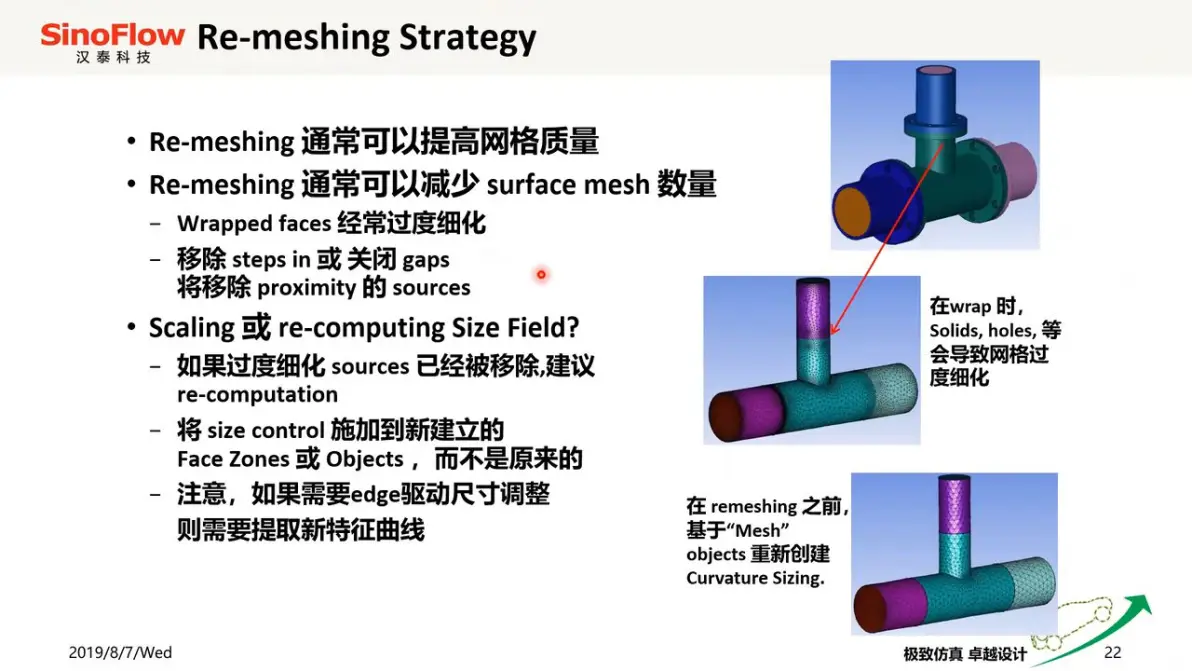

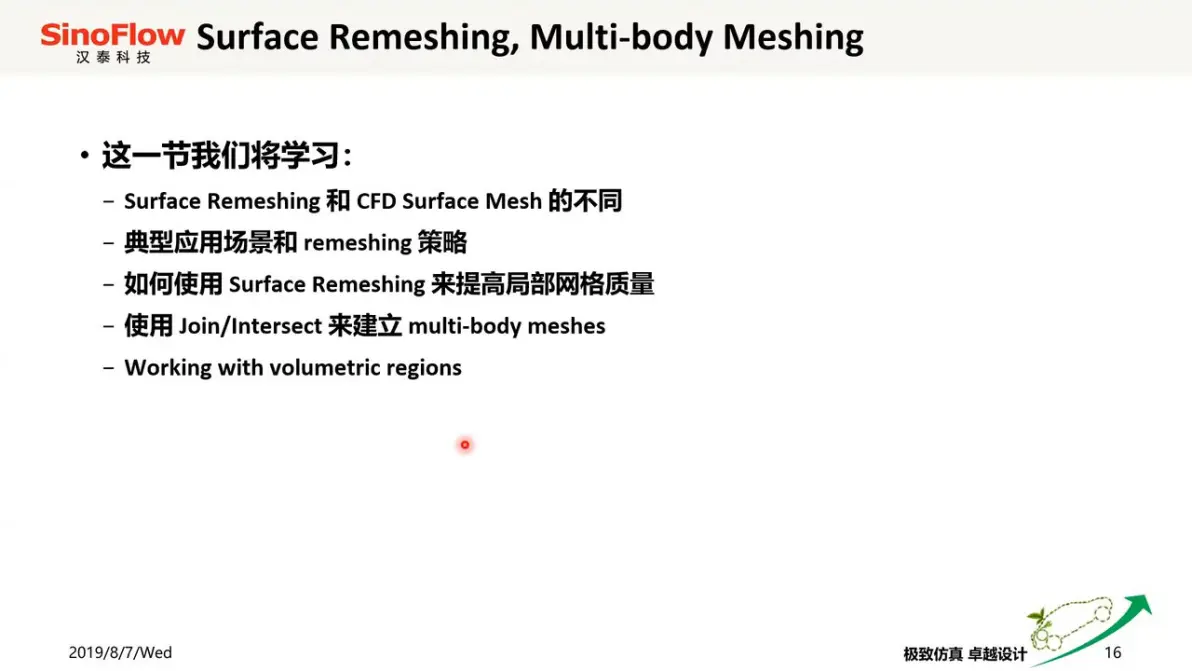

第二节

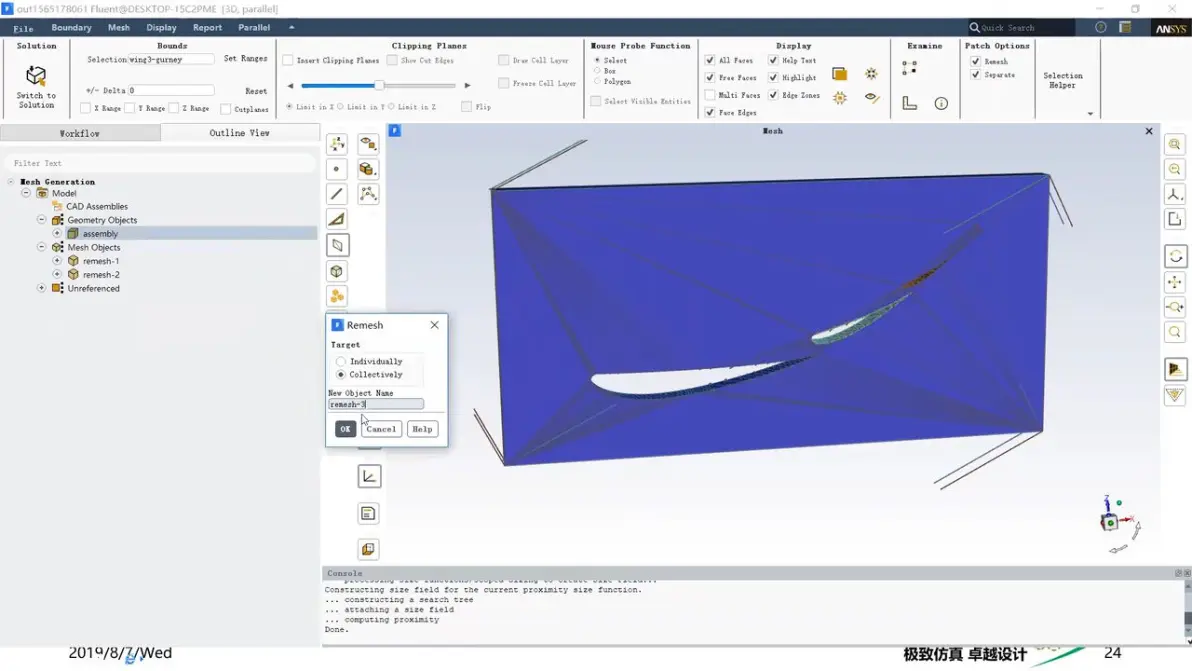

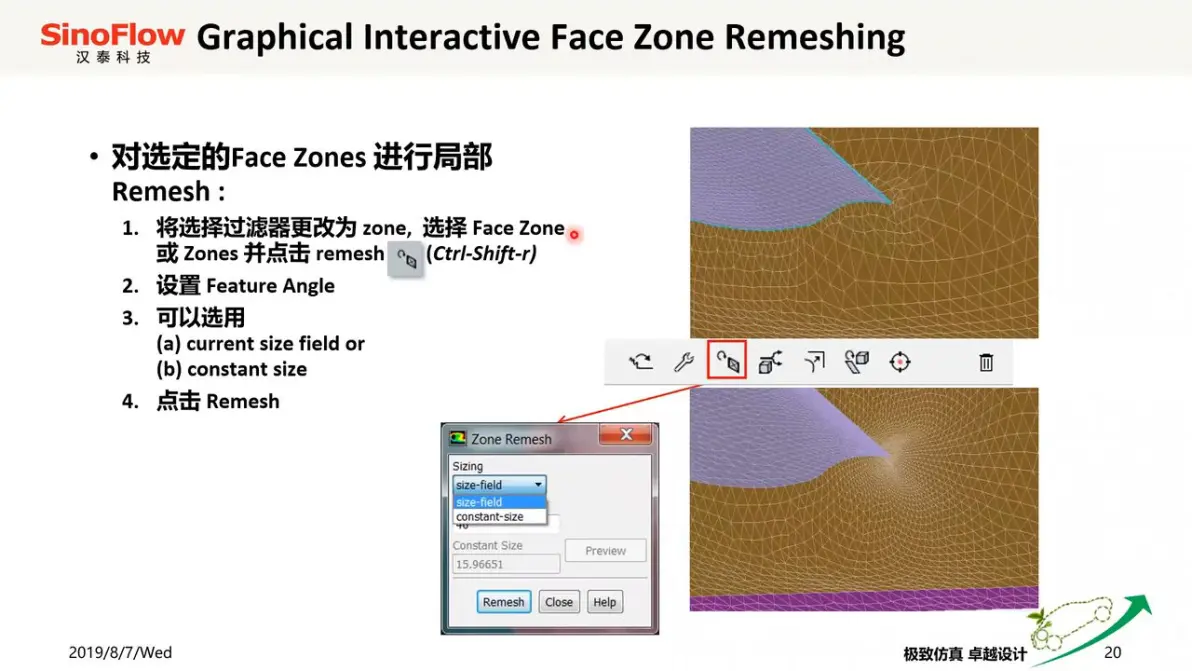

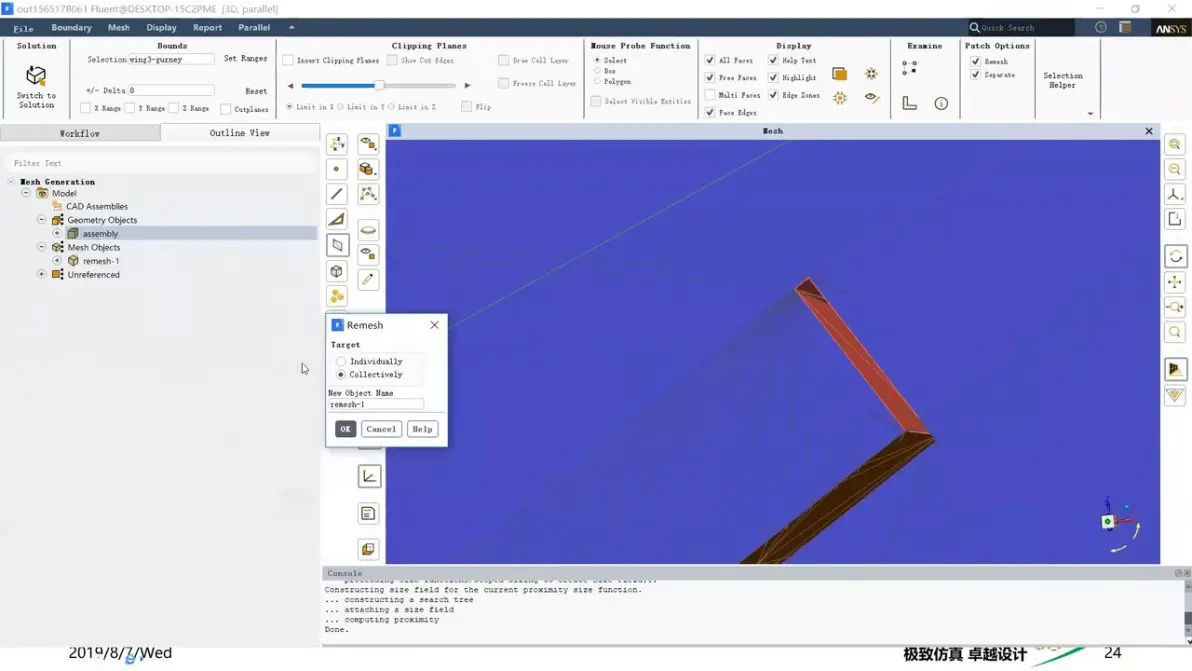

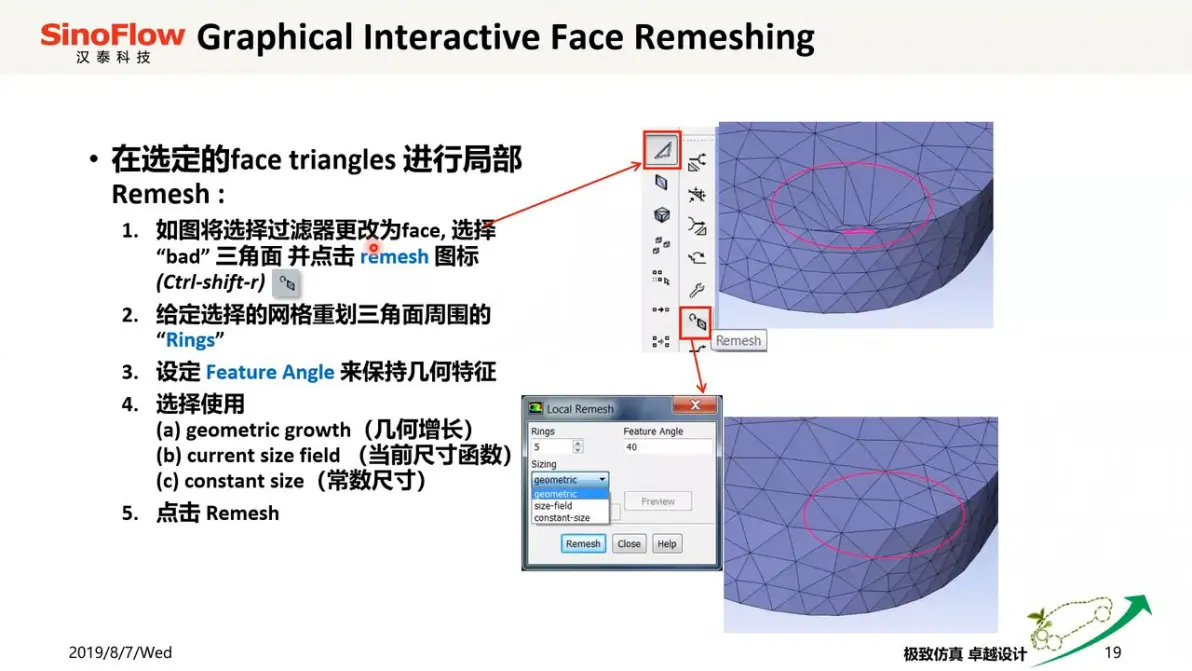

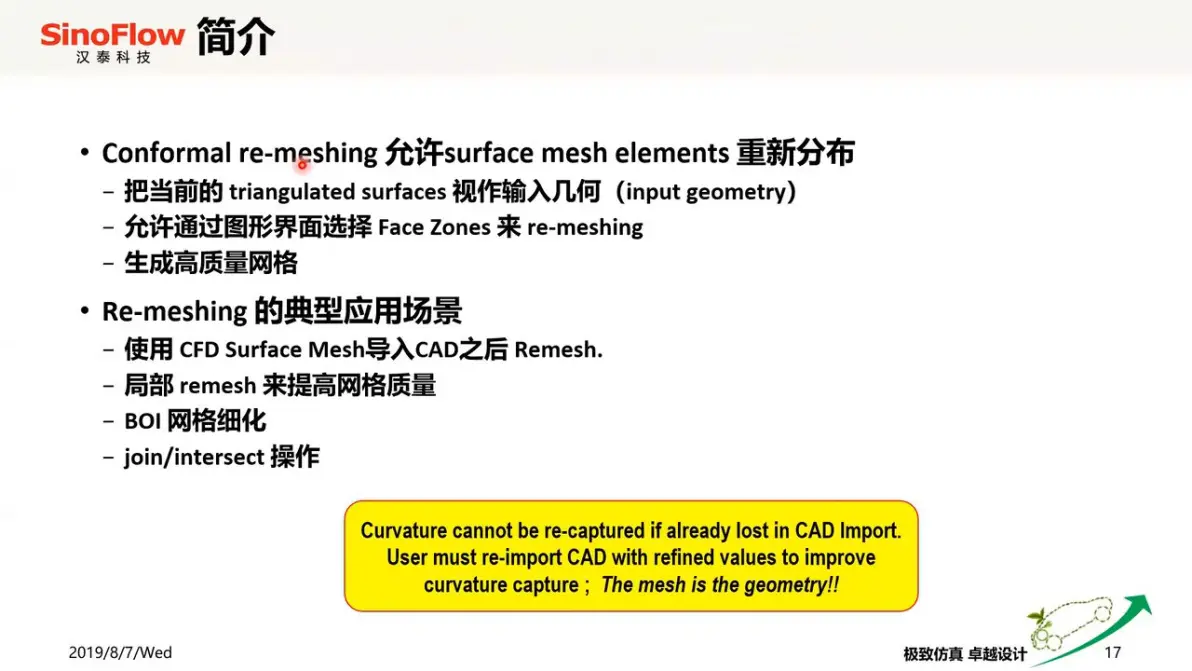

mesh 右键 remesh

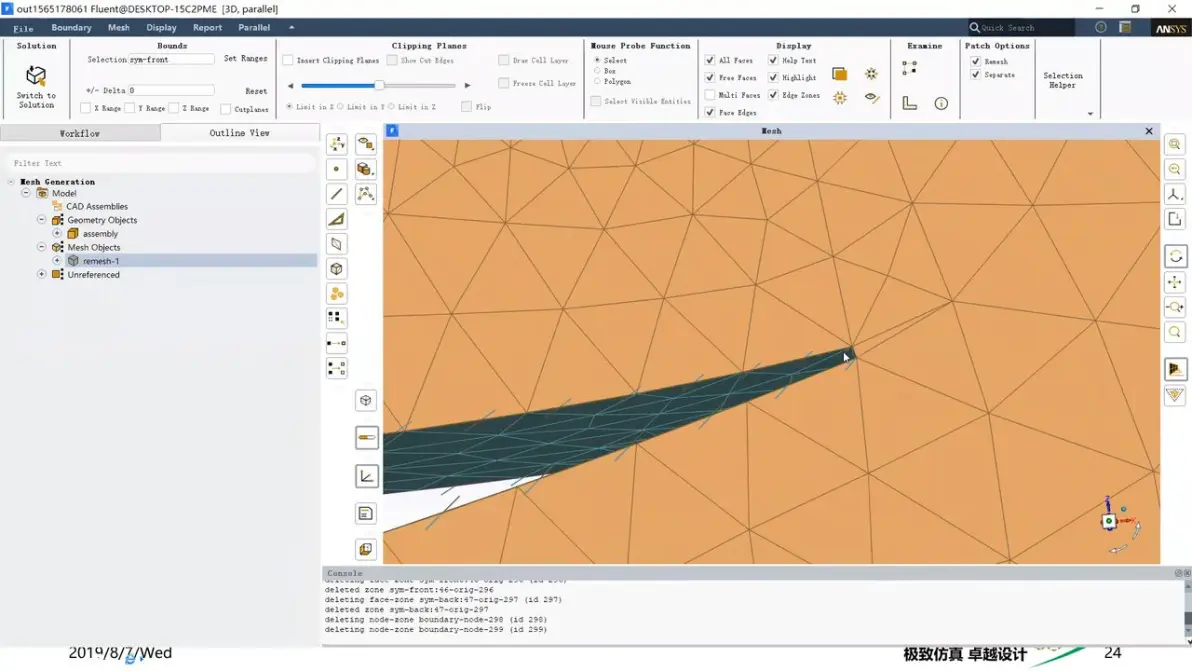

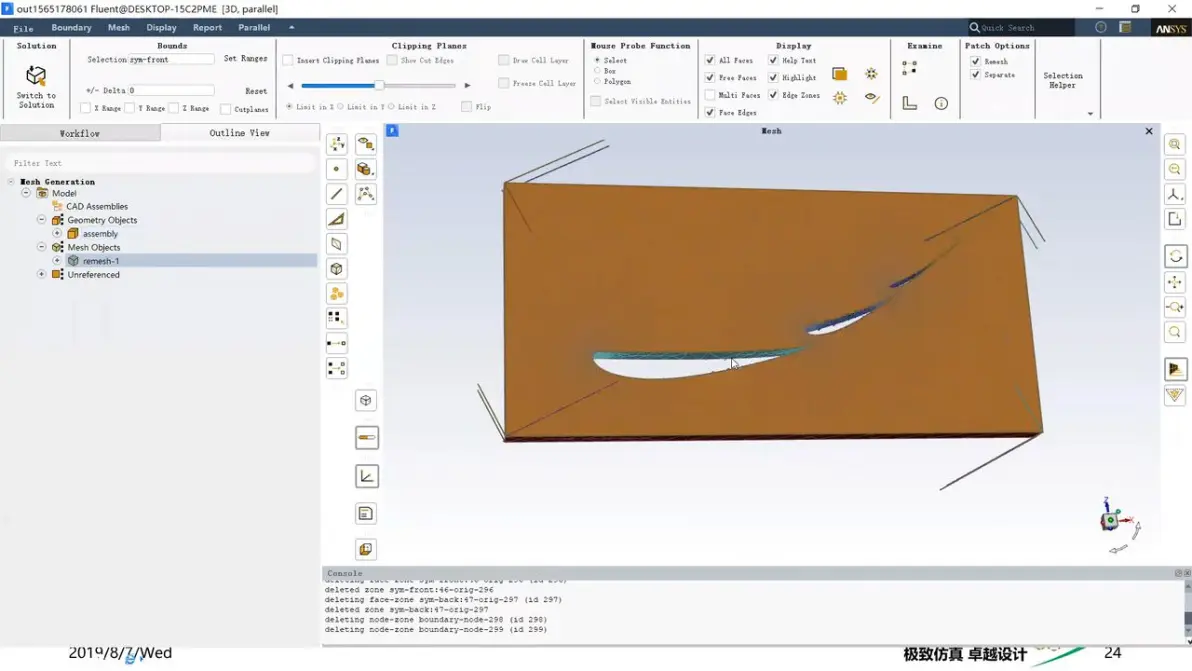

尾端不好

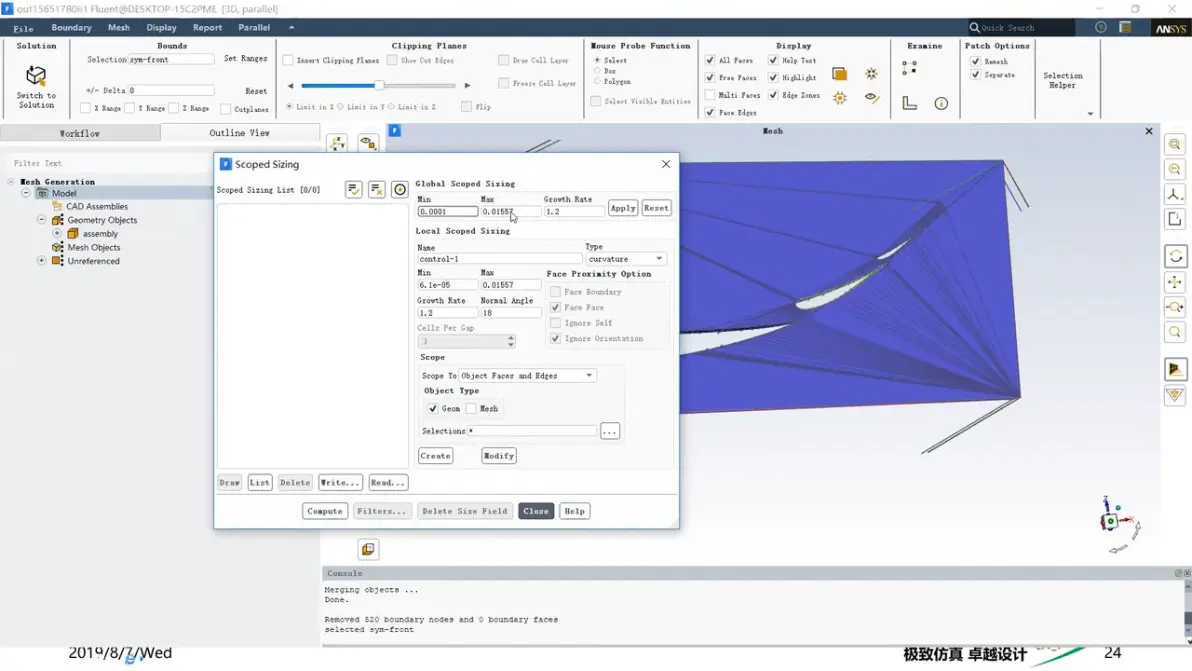

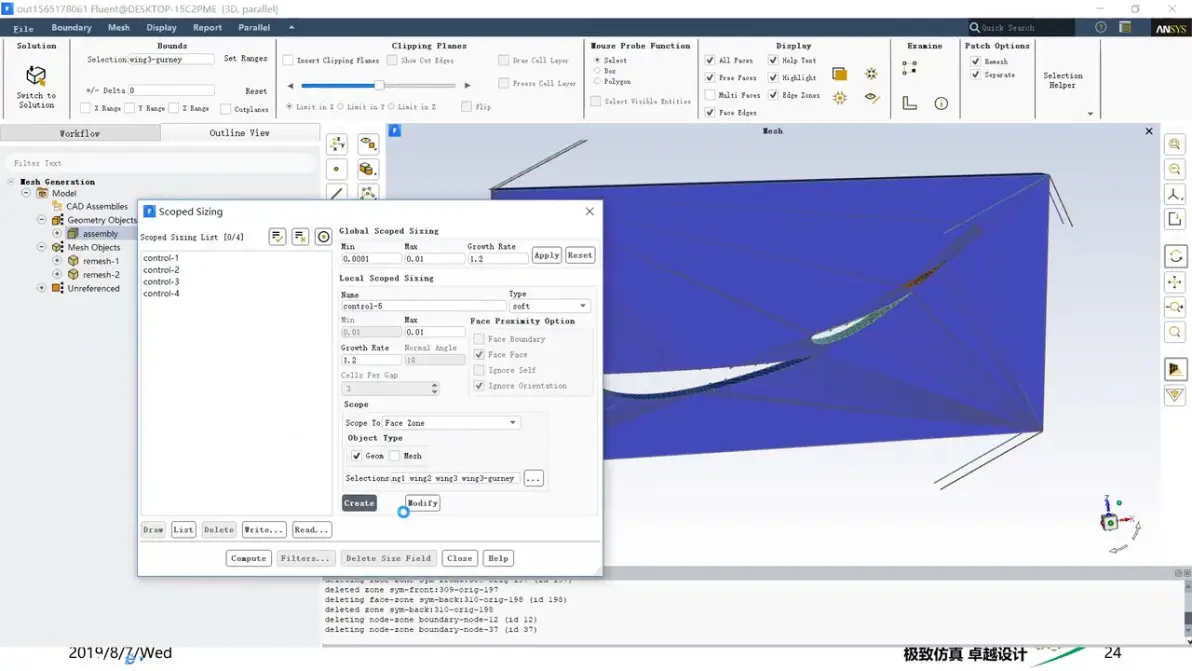

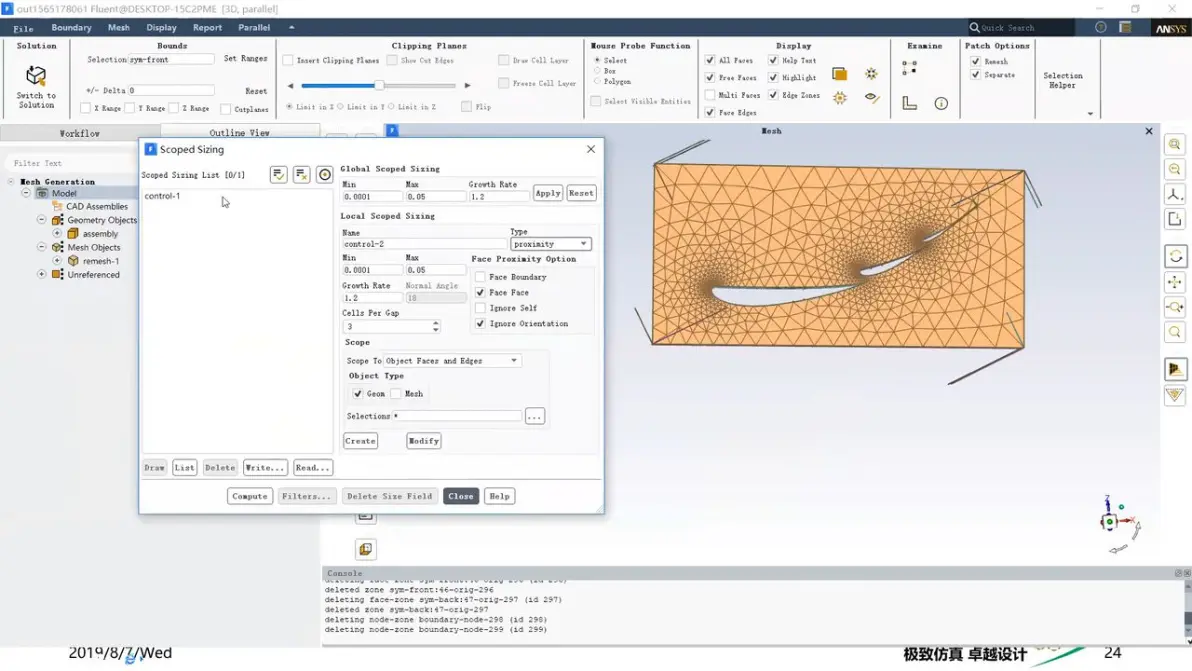

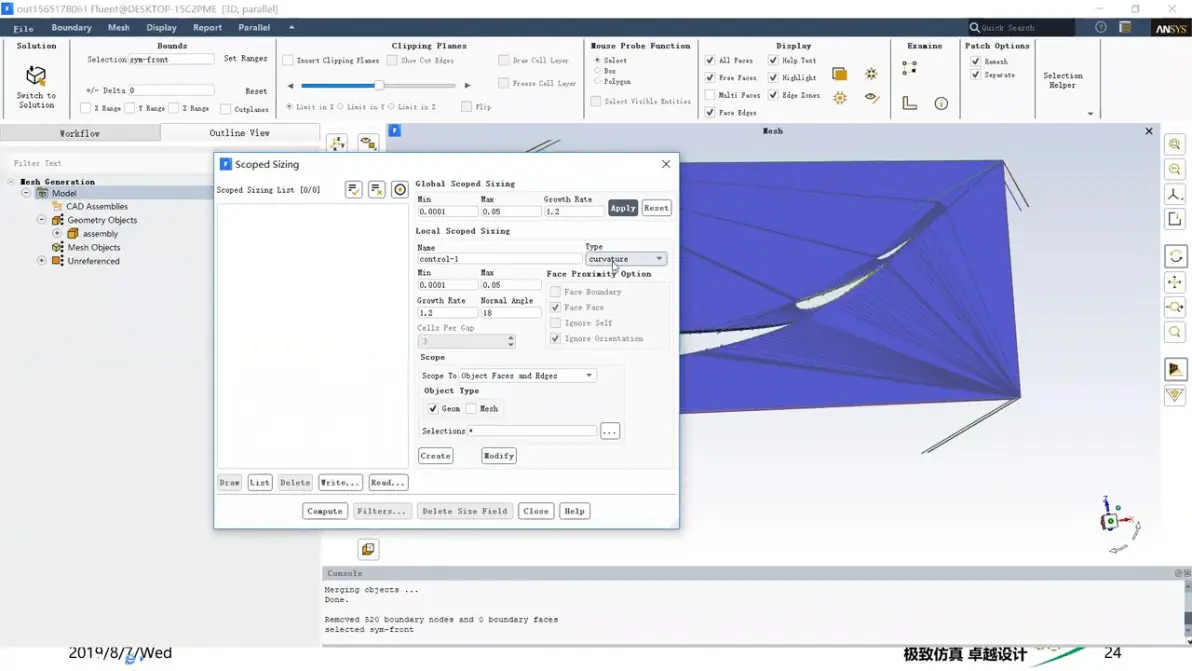

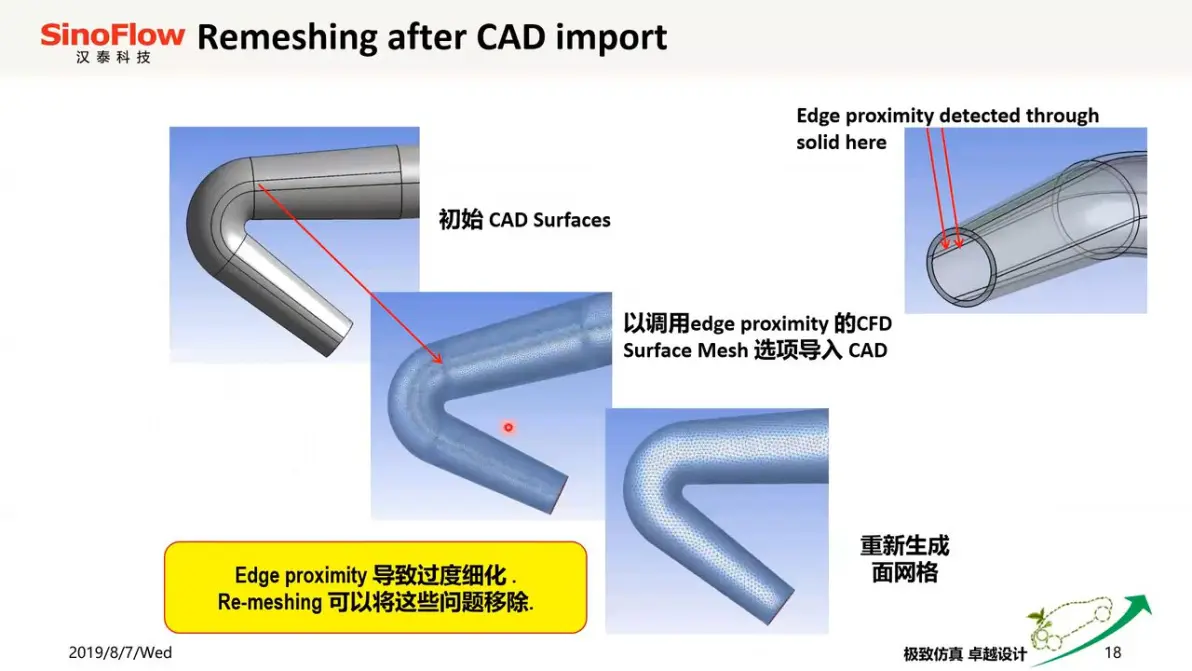

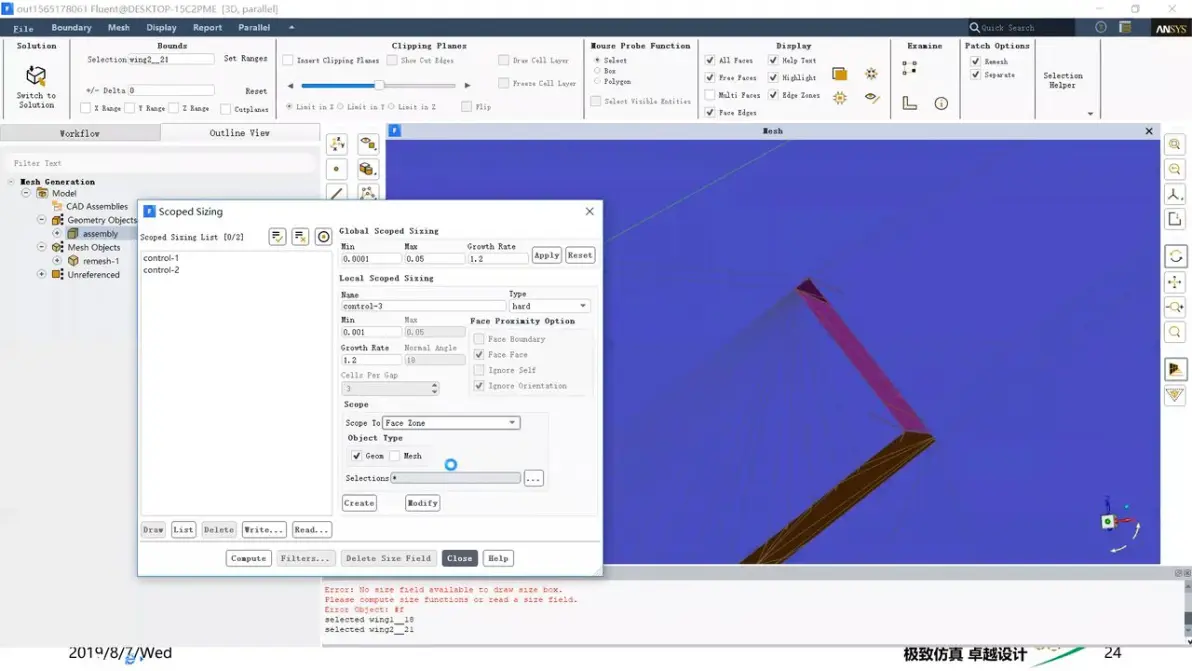

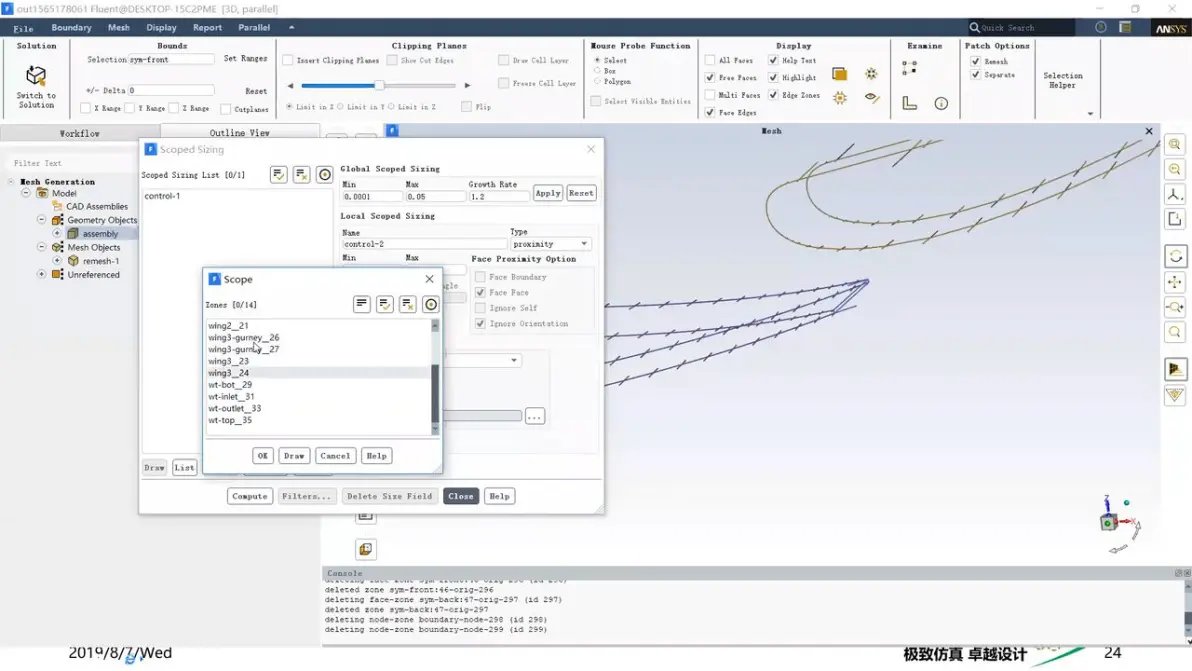

proximity ,edge

OK remesh

REMESH
