Fluent 模型缩放Scale Mesh设置

1Scale Mesh介绍

在ANSYS Fluent中，模型缩放（Scale Mesh）可以通过网格缩放来调整几何尺寸，这对于在不同比例下进行模拟非常有用。

比如我们以mm为单位画的模型，但是实际需要的模型是m，此时可以直接在Fluen更改模型尺寸，而不需要重新画模型。甚至，可以通过此功能将模型变形，而不需要重新划分网格。

2具体设置

2.1 View Length Unit In

上图左边Domain Extents表示的是模型在各维度上的尺寸，下面的View Length Unit in表示模型尺寸以什么单位显示，这个选项只是显示的不同，并不会改变模型大小。

比如，模型X方向2m，Y方向1m，View Length Unit in选择cm，则Domain Extents显示的是X方向200cm，Y方向100cm。只是单位改变了，但是模型尺寸并没有变。

2.2 Convert Units和Specify Scaling Factors

下面仔细说明一下Convert Units和Specify Scaling Factors的不同，两种方法都可以真实的改变模型尺寸，但是方法有所不同。

a. Convert Units：是转换单位，也就是同时改变X轴和Y轴的单位，改变了模型的大小。

比如模型X方向2m，Y方向1m，选中Conbert Units，在Mesh Was Created IN下选择cm，则Domain Extents显示的是X方向0.02m，Y方向0.01m。

这里把本来的单位m改为了cm,但是因为View Length Unit in仍然是以m为单位显示，因此显示X方向0.02m，Y方向0.01m。

这种方法可以同时对X和Y轴进行缩小固定倍数，但是却无法放大，也就是在上述操作模型尺寸缩小100倍后，无法使用上述方法使模型放大100倍。因此相对来说，第二种方法更好一些。

b. Specify Scaling Factors：指定缩放因子，当选中此项时，可在Scaling Factors栏下输入缩放因子。

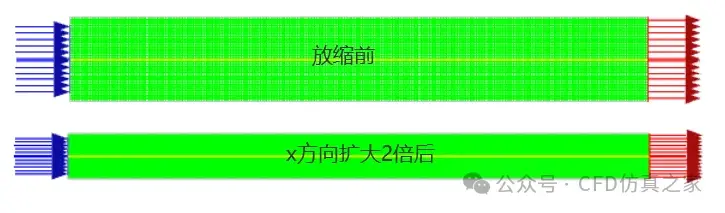

比如X栏输入2，Y栏输入1，则表示模型X方向放大2倍，Y方向不变。可实现第一种方法的所有功能。
